HEIDENHAIN MANUALplus 620, CNC PILOT 640 579
7.
5 Ex
emple
Filet
 Sélectionner "Forme \> Filet".
 Valider l'"élément de base pour le filet".
 Boîte de dialogue "Filet" : sélectionner "ISO DIN 13"
 Appuyer sur la softkey "Retour" pour revenir au menu
principal.

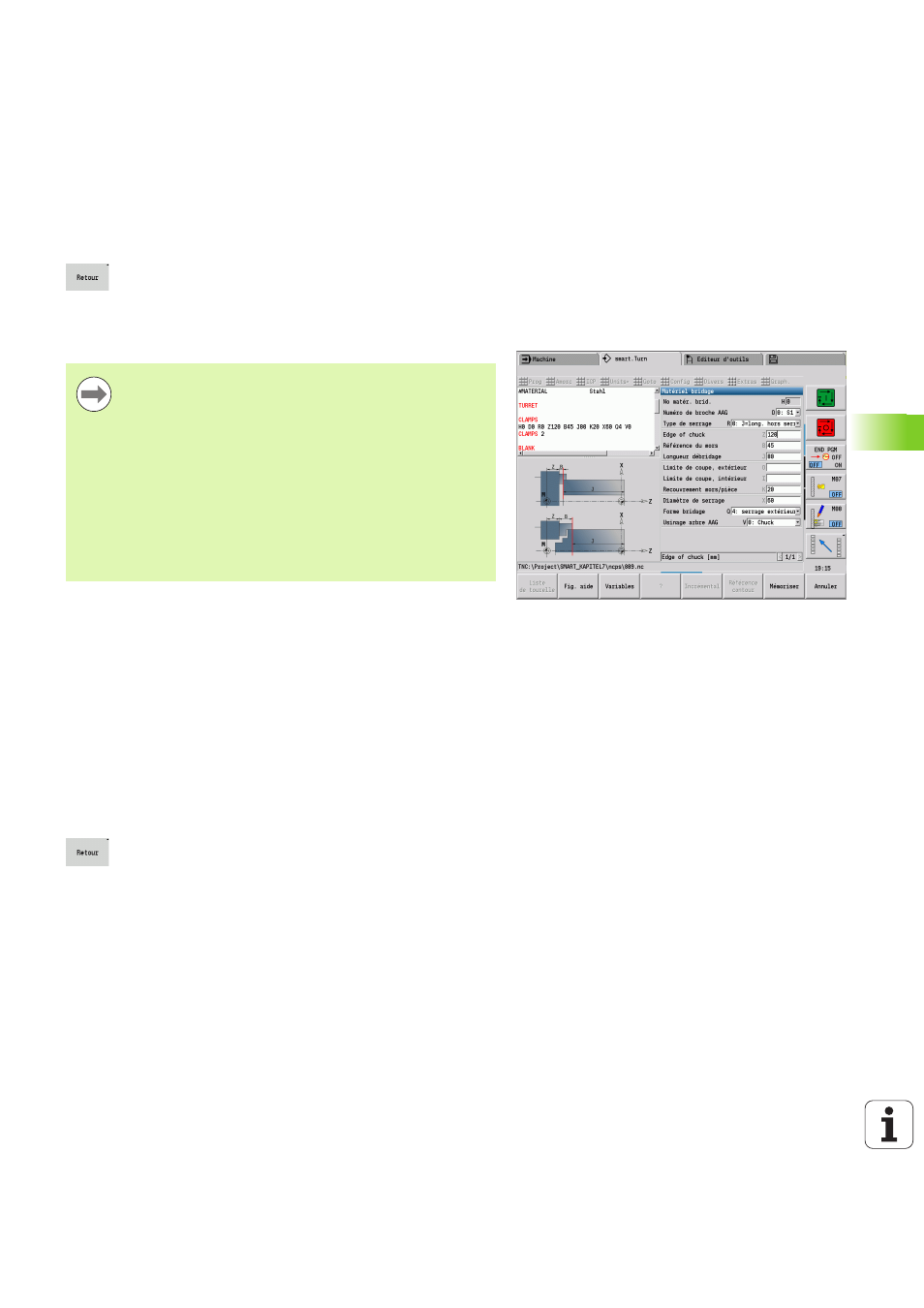

Outillage, serrer la pièce
 Sélectionner "Amorce \> Insérer moyen de serrage"
 Définir le système de serrage en procédant comme suit.
 Choisir le "numéro de broche CAP"
 Indiquer le "bord du mandrin"
 Indiquer la "largeur du mandrin"
 Indiquer la limite d'usinage (à l'extérieur et à l'intérieur).
 Indiquer le "diamètre de serrage".
 Indiquer la "longueur de serrage".
 Définir le "type de serrage" (extérieur/intérieur).
 Sélectionner l'"usinage d'arbre CAP".
 TURN PLUS tient compte du moyen de serrage et de la limite
d'usinage lors de la création du programme.
 Appuyer sur la softkey "Retour" pour revenir au menu
principal.
En fonction des paramètres machine de "décalage de point
zéro", TURN PLUS calcule automatiquement le décalage
de point zéro requis pour la pièce et l'active avec G59.
Pour calculer le décalage du point zéro, TURN PLUS tient
compte des valeurs suivantes :
 la longueur de la pièce Z (définition de la pièce brute)
 la surépaisseur K (définition de la pièce brute)
 le bord du mandrin Z (définition du moyen de serrage ou
paramètres d'usinage)
 le bord du mandrin B (définition du moyen de serrage ou
paramètres d'usinage)
