Tournage excentrique G725
La fonction G725 vous permet de créer des contours de tournage hors
du centre de rotation d'origine.
Les contours de tournage se programment avec des cycles de
tournage.
La machine et la commande doivent avoir été préparées
par le constructeur de la machine. Consultez le manuel de
votre machine.
Conditions requises :
 Option de logiciel Y-Axis Machining
 Option de logiciel Synchronizing Functions
Paramètres
H Activer le couplage
 H=0: désactiver le couplage
 H=1: activer le couplage
Q Broche de référence : numéro de la broche couplée avec
les axes X et Y (dépendant de la machine)

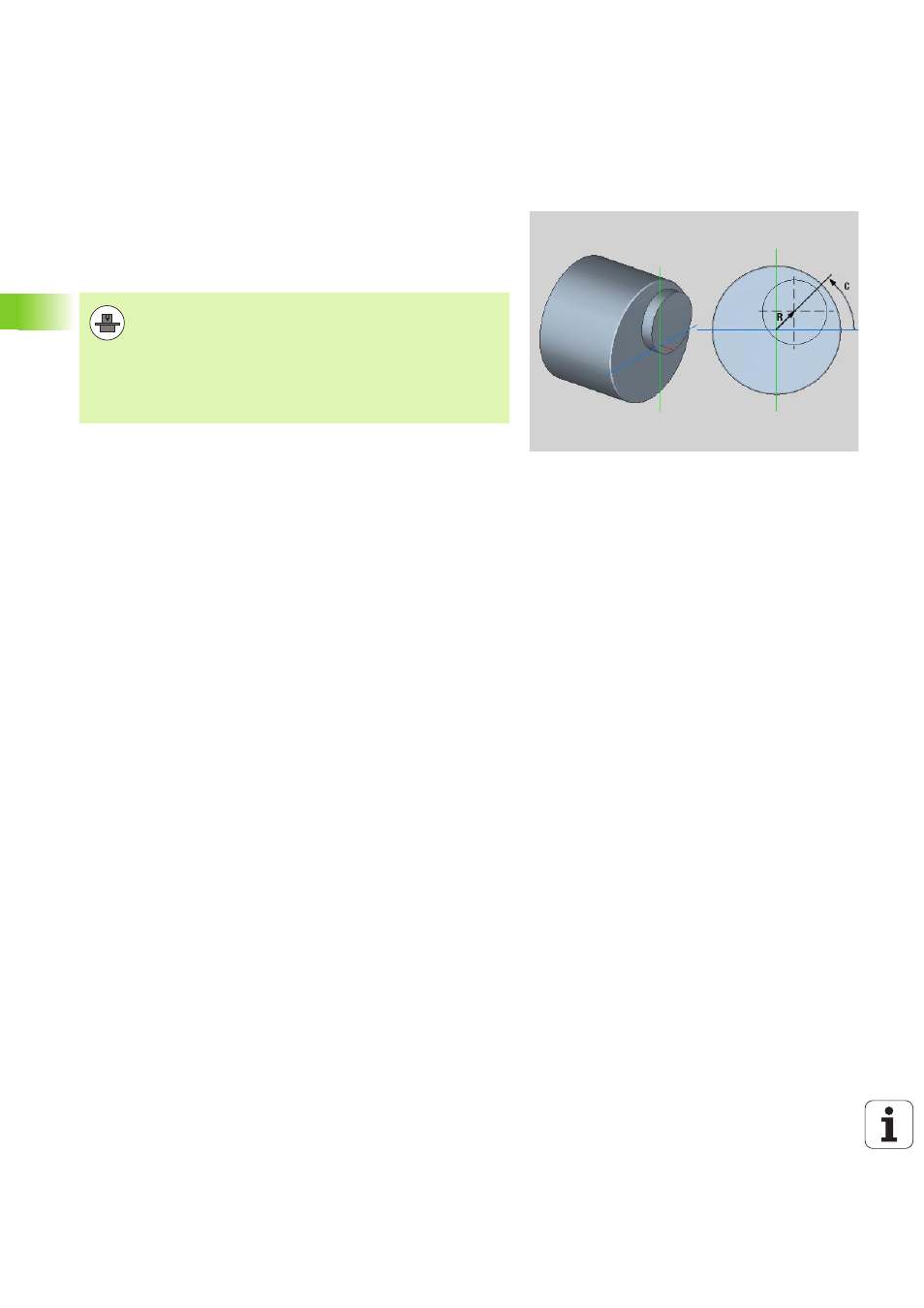

R Désalignement : écart entre le centre excentrique et le
centre d'origine (cote du rayon)
C Position C : angle de d'axe C du désalignement
F Avance rapide max. : avance rapide admissible pour les
axes X et Y avec couplage activé.
V Inversion du sens Y (dépendant de la machine)
 V=0: La commande utilise le sens de l'axe configuré pour
les déplacements de l'axe Y.
 V=1: La commande utilise le sens d'axe inverse que celui
configuré pour les déplacements de l'axe Y.
