Motif linéaire sur la face frontale/arrière G401-
Géo

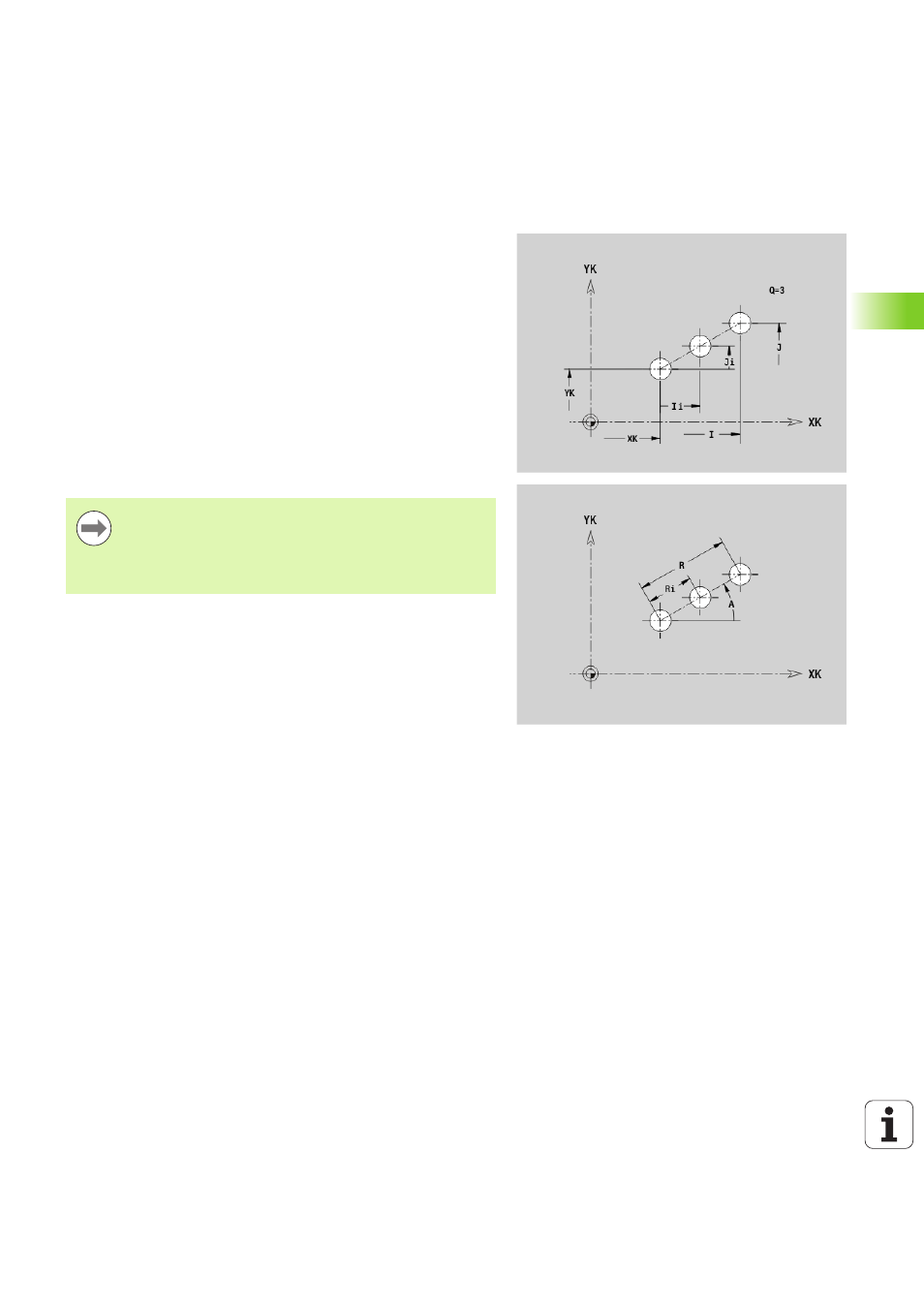

La fonction G401 définit un motif de trous ou un motif de figures sur
la face frontale ou arrière. G401 agit sur le perçage/la figure défini(e)
dans la séquence suivante (G300..305, G307).
Paramètres
Q
Nombre de figures (par défaut: 1)
XK Point initial en coordonnées cartésiennes
YK Point initial en coordonnées cartésiennes
I Point final en coordonnées cartésiennes
J Point final en coordonnées cartésiennes
Ii Distance (XKi) entre les figures (distance motif)
Ji Distance (YKi) entre les figures (distance motif)
A Angle de l'axe longitudinal par rapport à l'axe XK (par défaut: 0°)
R Longueur totale du motif
Ri Distance entre les figures (distance motif)
 Programmez le perçage/la figure dans la séquence
suivante, sans le centre.
 Le cycle de fraisage (section USINAGE) appelle le
perçage/la figure dans la séquence suivante, et non pas
la définition du motif.
