HEIDENHAIN MANUALplus 620, CNC PILOT 640 245
4.8 Cont
ours sur l'en
v
e
loppe

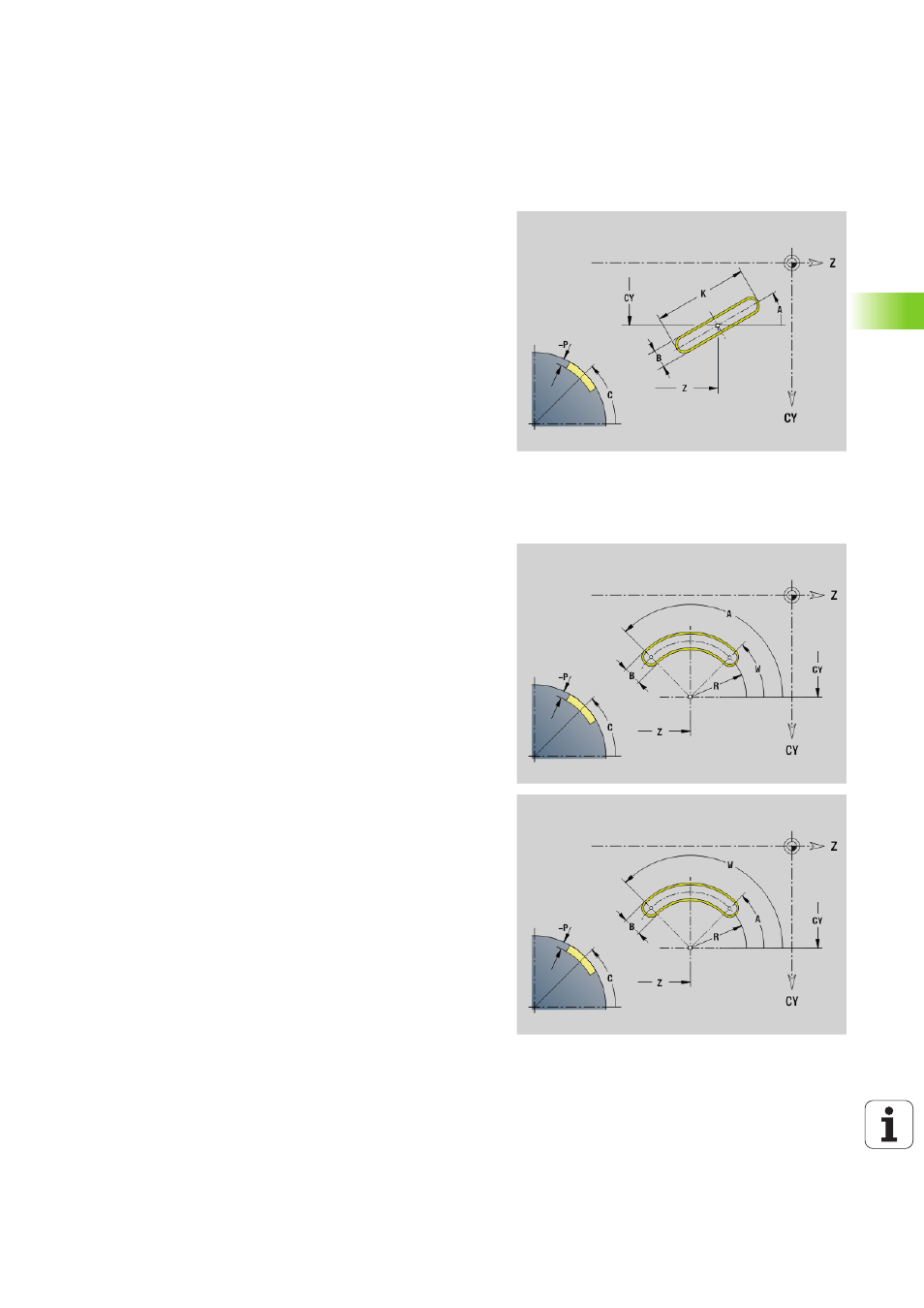

Rainure linéaire sur l'enveloppe G311-Géo
G311 définit une rainure linéaire sur la surface de l'enveloppe.
Rainure circulaire sur l'enveloppe G312-/G313-
Géo
G312/G313 définit une rainure circulaire sur l'enveloppe.
 G312: Rainure circulaire sens horaire
 G313: Rainure circulaire sens anti-horaire
Paramètres
Z
Centre (position Z)
CY Centre en "cote linéaire" ; référence: développé avec "diamètre
de référence"
C Centre (angle)
A Angle avec l'axe Z (par défaut: 0°)
K Longueur de la rainure
B Largeur de la rainure
P Profondeur de la poche (par défaut: "P" issue de G308)
Paramètres
Z
Centre
CY Centre en "cote linéaire" ; référence: développé avec "diamètre
de référence"
C Centre (angle)
R Rayon; référence: Centre de la rainure
A Angle initial; référence: Axe Z; (par défaut: 0°)
W Angle final; référence: Axe Z
B Largeur de la rainure
P Profondeur de la poche (par défaut: "P" issue de G308)
