Programmation DIN pour l' axe Y
6.7 Cy
cles de fr
aisag
e
ax
e Y

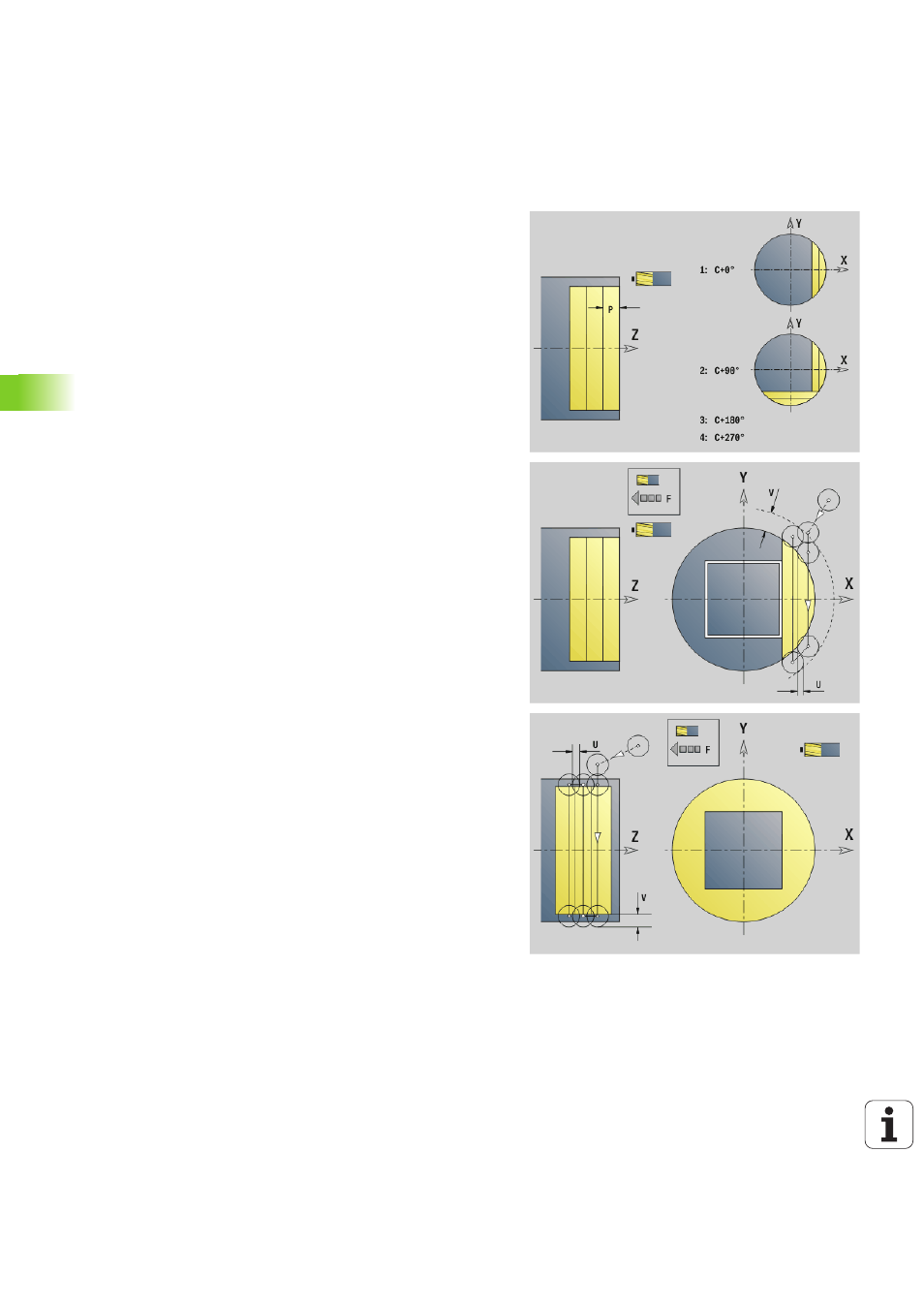

Finition de fraisage multi-pans G844
La fonction G844 exécute la finition de surfaces polygonales avec
G477 Géo (plan XY) ou G487 Géo (plan YZ). Le cycle fraise de
l'extérieur vers l'intérieur. La prise de passe a lieu en dehors de la
matière.
Paramètres
ID
Contour de fraisage – Nom du contour à fraiser
NS
Numéro de séquence – Référence à la définition du contour
P
Profondeur de fraisage (Passe max. dans le plan)
H
Mode de fraisage se référant à l'usinage des flancs (par
défaut : 0)
H = 0 : usinage en opposition
H = 1 : usinage en avalant
U
Facteur de recouvrement (minimal). Définit le recouvrement
des trajectoires de fraisage (par défaut: 0,5).
Recouvrement = U*diamètre de la fraise
V
Facteur de dépassement. Définit la valeur du dépassement du
rayon extérieur par la fraise (par défaut : 0,5).
Dépassement = V*diamètre de la fraise
F
Avance de plongée pour plongée en profondeur (par défaut :
avance active)
RB
Plan de retrait (par défaut : retour à la position initiale)
Plan XY : position de retrait dans le sens Z
Plan YZ : position de retrait dans le sens X (cote de diamètre)
Déroulement du cycle
1
La position initiale (X, Y, Z, C) correspond à la position avant le
cycle.
2
Calcul de la répartition des passes (passe dans le plan, passe en
profondeur) et des positions de la broche
3
Rotation de la broche à la première position, déplacement de la
fraise à la distance d'approche et plongée à la première
profondeur
4
Fraisage d'un niveau
5
L'outil revient à la distance d'approche, accoste et plonge pour
assurer la profondeur de fraisage suivante.
6
Répétition des étapes 4...5 jusqu'à ce que toute la surface soit
usinée
7
Rétraction de l'outil au "plan de retrait J", rotation de la broche à la
position suivante, déplacement de la fraise à la distance
d'approche et plongée au premier plan de fraisage du pan suivant
8
Répète 4...7 jusqu'à ce que le multi-pans soit usiné entièrement
9
Rétraction de l'outil au "plan de retrait RB"
