120 Units smart.Turn
2.7 Units – Finition

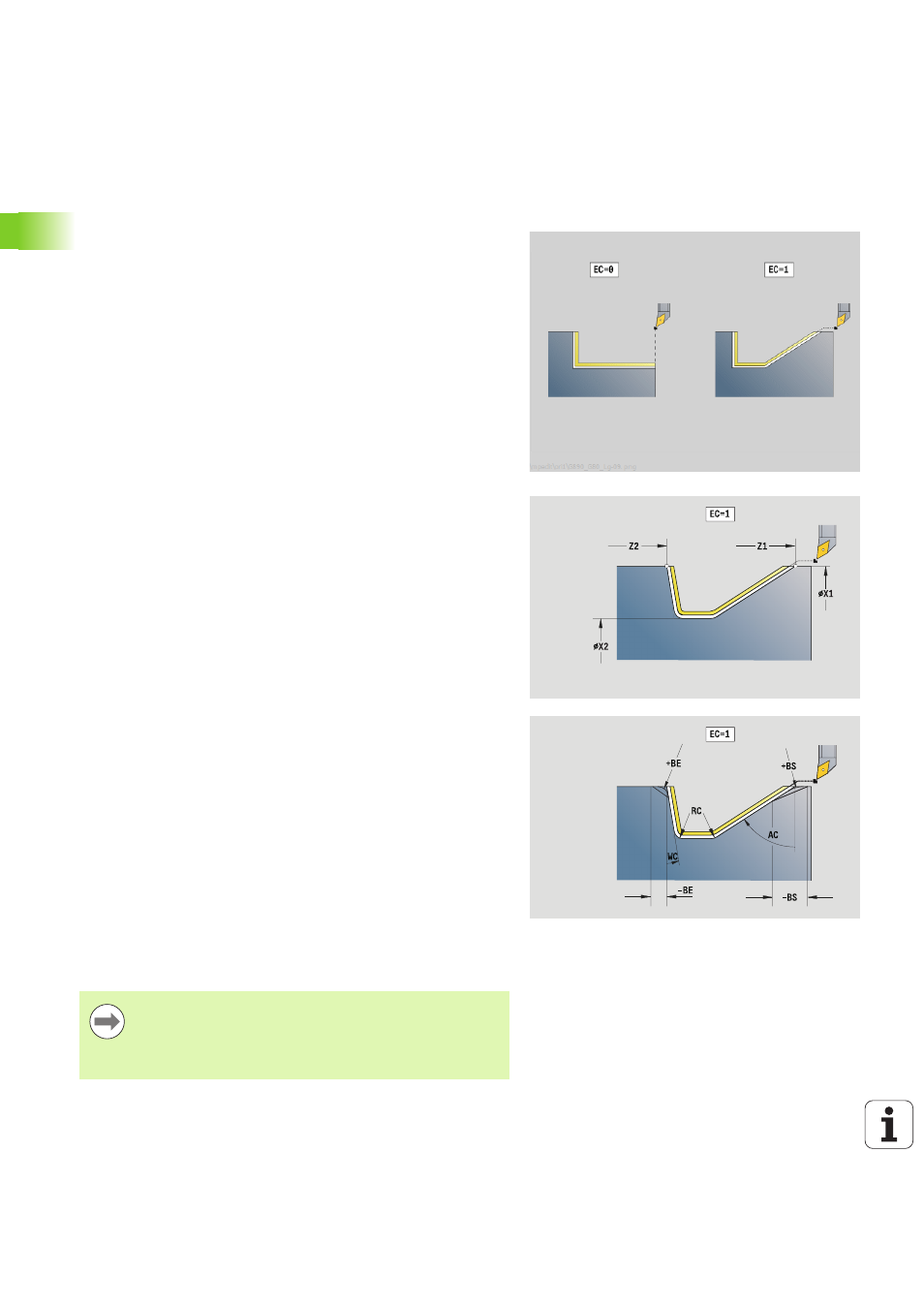

Unit "Finition longitudinale, programmation
directe du contour"
L'Unit réalise la finition du contour défini à l'aide des paramètres en
une seule passe. Dans EC, vous définissez s'il s'agit d'un contour
"normal" ou d'un contour en plongée.
Nom de l'unit : G890_G80_L / cycle : G890 (voir page 293)
Accès à la base de données technologiques :
 Type d'usinage : finition
 Paramètres variables : F, S, E
Formulaire Contour
EC
Type de contour
 0: Contour normal
 1: Contour en plongée
X1, Z1 Premier point du contour
X2, Z2 Point final du contour
RC Arrondi: Rayon dans les angles
AC Angle initial : angle du premier élément de contour
(plage : 0° < AC < 90°)
WC Angle final : angle du dernier élément de contour
(plage : 0° < WC < 90°)
BS Chanfrein/Arrondi au début
 BS\>0: rayon de l'arrondi
 BS<0: longueur de la section du chanfrein
BE Chanfrein/arrondi à la fin
 BE\>0: rayon de l'arrondi
 BE<0: longueur de la section du chanfrein
Formulaire cycle
E
Comportement de plongée
 E\>0: avance de plongée pour l'usinage des éléments de
contour descendants. Les éléments de contour
plongeants sont usinés
 Aucune indication : l'avance de plongée est réduite – au
maximum de 50% – lors de l'usinage d'éléments de
contour descendants. Les éléments de contour
plongeants sont usinés
B Activer la CRD (Type de compensation du rayon de
plaquette)
 0: automatique
 1: Outil à gauche (G41)
 2: Outil à droite (G42)
 3: automatique sans correction de l'angle de l'outil
 4: outil à gauche (G41) sans correction de l'angle de l'outil
 5: outil à droite (G42) sans correction de l'angle de l'outil
DXX Numéros de correction additionnelle 1, 16
G58 Surépaisseur parallèle au contour - (cote au rayon)
Autres formulaires : voir page 60
L'adresse Dxx vous permet d'activer une correction
supplémentaire pour toute l'exécution du cycle. Cette
correction additionnelle est à nouveau désactivée à la fin du
cycle. Les corrections additionnelles sont éditables dans le
mode "Déroulement de programme".
