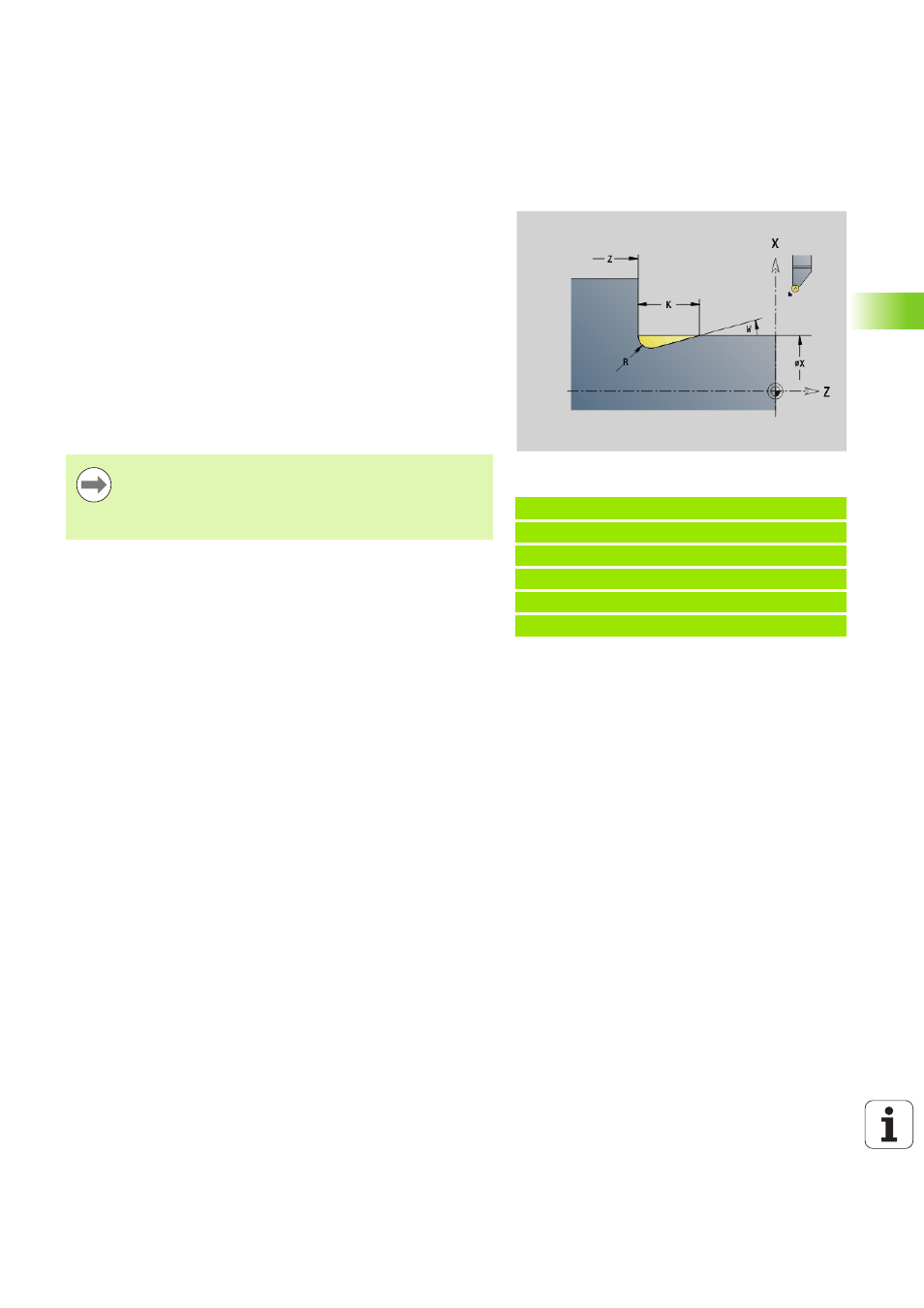

Dégagement de forme H G857
La fonction G857 réalise le dégagement : Le point final est calculé
conformément au dégagement de forme H en fonction de l'angle de
plongée.
Position de l'outil à l'issue de l'exécution du cycle: Point de départ du
cycle
Beispiel: G857
%857.nc
[G857]
N1 T2 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G857 X50 Z-30 K7 R2 W30
FIN
Paramètres
X
Coin du contour (cote au diamètre)
Z
Coin du contour
K
Longueur du dégagement
R
Rayon - aucune donnée : aucun élément circulaire (rayon
d'outil = rayon du dégagement)
W
Angle de plongée - aucune donnée : l'angle est calculé à l'aide
de "K" et de "R"
Le dégagement n'est exécuté que dans des angles
droits, et ceci parallèlement à l'axe longitudinal.
La correction du rayon de la dent est appliquée.
Les surépaisseurs ne sont pas converties
