HEIDENHAIN MANUALplus 620, CNC PILOT 640 243
4.8 Cont
ours sur l'en
v
e
loppe

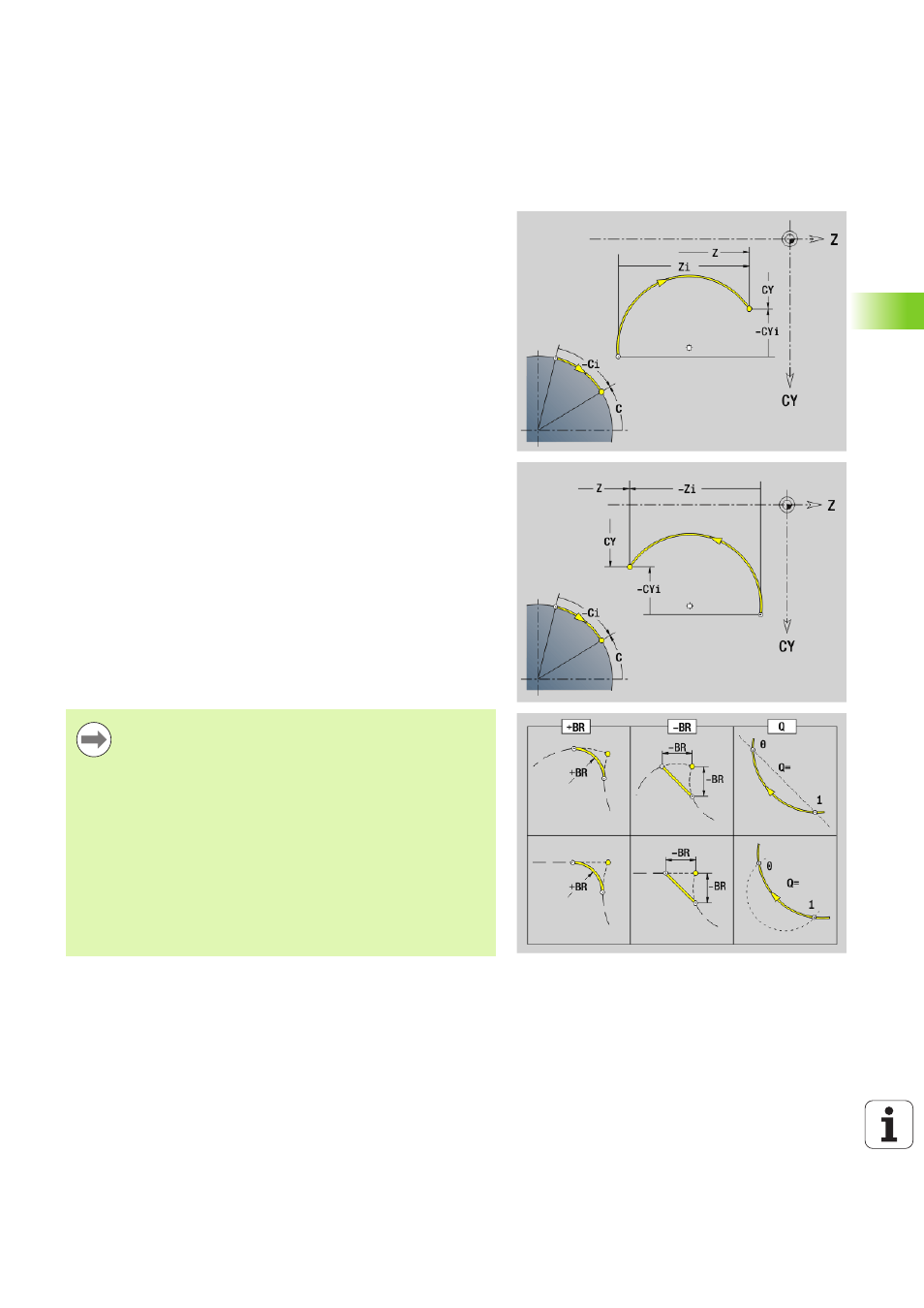

Arc de cercle sur enveloppe G112/G113 Géo
La fonction G112/G113 définit un arc de cercle dans un contour sur
l'enveloppe. Sens de rotation: voir figure d'aide
Paramètres
Z
Point final
C Point final (angle final ou angle polaire)
CY Point final en "cote linéaire" ; référence: Développé avec
"diamètre de référence"
R Rayon
K Centre dans le sens Z
J Angle du centre en "cote linéaire"
Q Point d'intersection. Point final lorsque l'arc de cercle coupe une
droite ou un arc de cercle (par défaut: 0):
 0: point d'intersection proche
 1: point d'intersection éloigné
BR Chanfrein/arrondi. Définit la transition vers l'élément de contour
suivant. Programmez le point final théorique si vous indiquez un
chanfrein/arrondi.
 Aucune donnée : raccordement tangentiel
 BR=0: raccordement non tangentiel
 BR\>0: rayon de l'arrondi
 BR<0: largeur du chanfrein
PZ Point final (rayon polaire)
W Centre (angle polaire ; référence : point zéro pièce)
PM Centre (rayon polaire ; référence : point zéro pièce)
AR
Angle initial (angle perpendiculaire à l'axe rotatif)
AN Angle final (angle perpendiculaire à l'axe rotatif)
Programmation
 Z, CY : absolu, incrémental, modal ou "?"
 C : absolu, incrémental ou modal
 K, J : absolu ou incrémental
 PZ, W, PM : absolu ou incrémental
 ARi : angle de l'élément précédent
 ANi : angle de l'élément suivant
 Programmer Z et C ou Z et CY, autrement dit K et W ou
K et J.
 Programmer soit le "centre", soit le "rayon"
 Avec "rayon" : seuls les arcs de cercle <= 180° sont
possibles.
