92 Units smart.Turn
2.5 Units – P
e
rçag
e, ax
e C

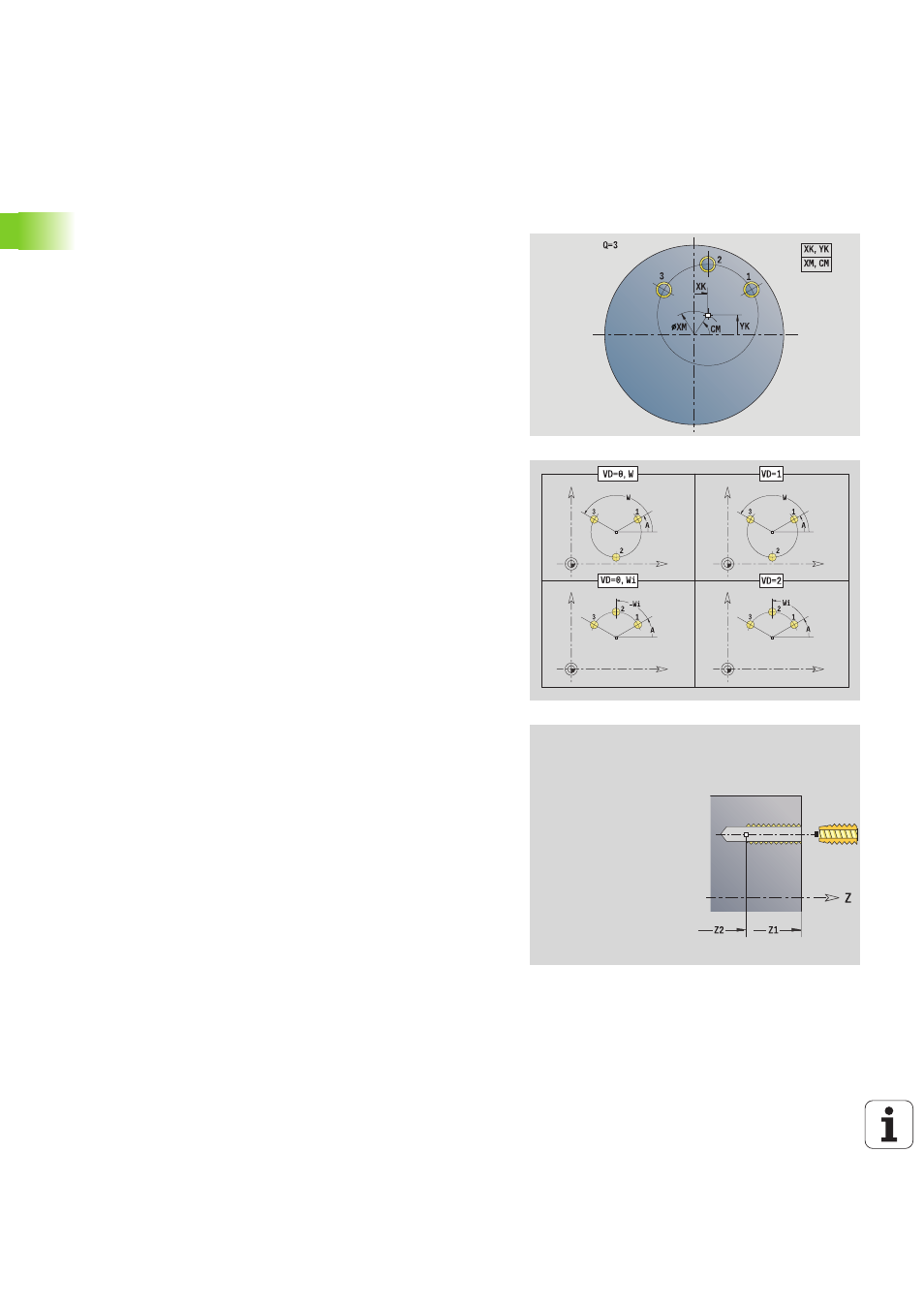

Unit "Motif de taraudages circulaire Face
frontale"
L'Unit réalise un motif de taraudages circulaire sur la face frontale.
Nom de l'unit : G73_Circ_Front_C / cycle : G73 (voir page 331)
Utilisez la longueur d'extraction pour les pinces de serrage avec
compensation linéaire. Le cycle se base sur la profondeur à tarauder,
le pas programmé et la longueur d'extraction pour calculer un nouveau
pas nominal. Le pas nominal est légèrement inférieur au pas du taraud.
Au moment de réaliser le filet, le taraud est extrait du mandrin de
serrage, de la "longueur d'extraction". Ce procédé vous permet
d'augmenter la durée de vie des tarauds.
Accès à la base de données technologiques :
 Type d'usinage : taraudage
 Paramètres variables: S
Formulaire Motif
Q
Nombre de perçages
XM, CM Centre polaire
XK, YK Centre cartésien
A Angle départ
Wi Incrément angulaire
K Diamètre du motif
W Angle final
VD Sens du déroulement (par défaut: 0)
 VD=0, sans W: Répartition sur cercle entier
 VD=0, avec W: Répartition sur le plus grand arc de
cercle
 VD=0, avec Wi : le signe qui précède Wi détermine le
sens (Wi<0 : dans le sens horaire)
 VD=1, avec W: Sens horaire
 VD=1, avec Wi: Sens horaire (signe de Wi sans
signification)
 VD=2, avec W: Sens anti-horaire
 VD=2, avec Wi: Sens anti-horaire (signe de Wi sans
signification)
Formulaire cycle
Z1
Point de départ du perçage
Z2 Point final du perçage
F1 Pas du filet
B Longueur d'approche
L Longueur d'extraction en cas d'utilisation d'un mandrin de
serrage avec compensation linéaire (par défaut: 0)
SR Vitesse de rotation de retrait (par défaut: Vitesse de
rotation lors du taraudage)
SP Profondeur brise-copeaux
SI Distance de retrait
RB Plan de retrait (par défaut: à la position de départ ou à la
distance de sécurité)
Autres formulaires : voir page 60
