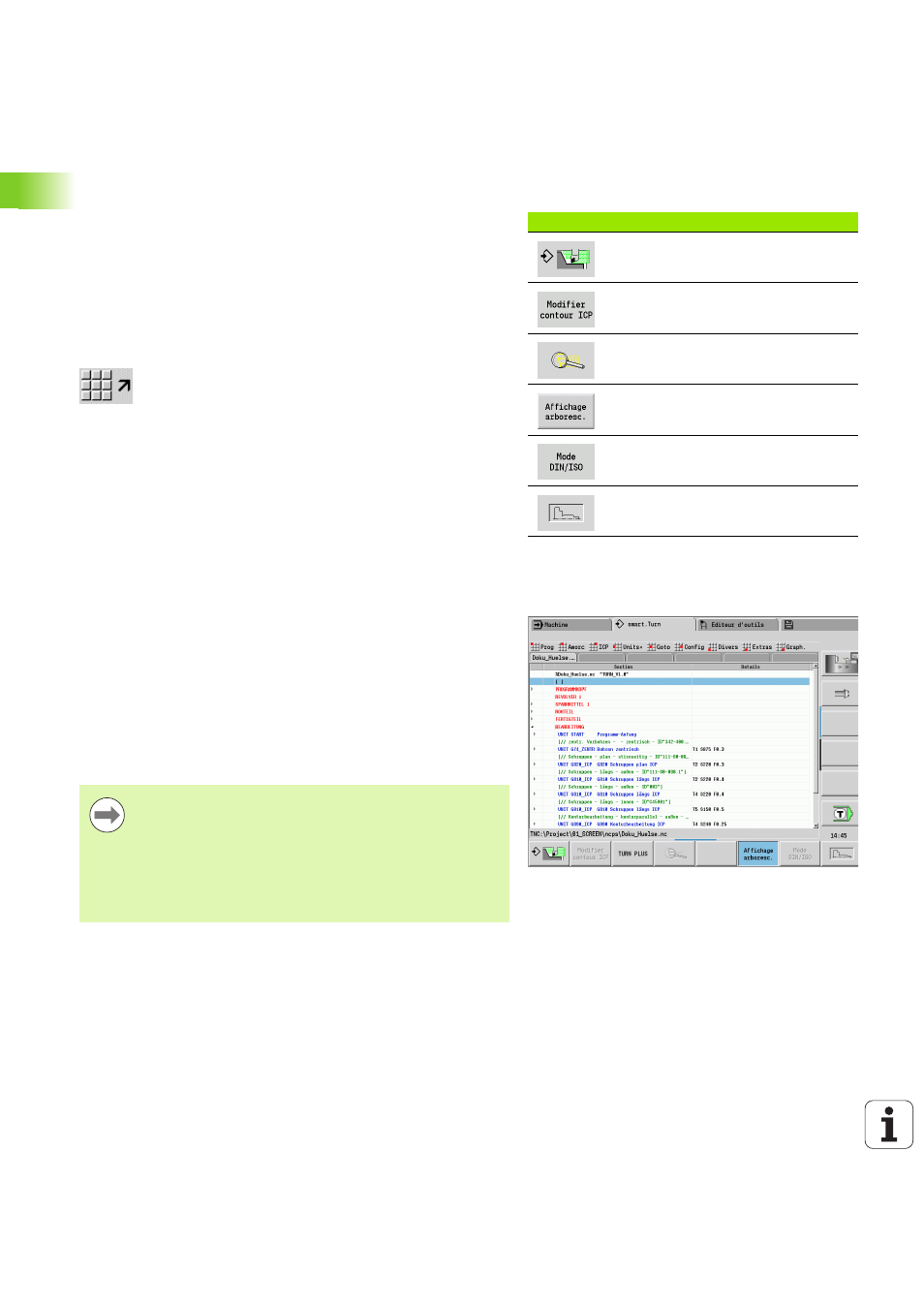

40 Programmation CN
1
.2 L'édit
eur smar
t.T
u
rn
Choix des fonction de l'éditeur
Les fonctions de l'éditeur smart.Turn sont réparties dans le "menu
principal" et plusieurs "sous-menus".
Vous accédez aux sous-menus:
 en sélectionnant les sous-menus correspondants
 en positionnant le curseur dans la section du programme
Vous accédez au menu supérieur:
 en appuyant sur la touche ESC
 en actionnant les sous-menus
Softkeys : des softkeys sont disponibles pour vous permettre de
commuter rapidement dans d'autres "modes voisins", de passer
facilement de la fenêtre d'édition à la vue du programme et d'activer
le graphique.
Edition avec un affichage de l'arborescence
activé
 Utilisez la touche droite du curseur pour faire apparaître toutes les
sections de programme.
 Positionnez le curseur sur la ligne de programme que vous
souhaitez modifier et actionnez à nouveau la touche droite du
curseur.
 La commande numérique passe automatiquement en mode
d'affichage DINplus. Effectuez les modifications souhaitées.
 Revenez dans l'affichage de l'arborescence et ouvrez à nouveau la
section de programme en utilisant la touche gauche du curseur.
Softkeys avec fenêtre de programme active
Lance la simulation du programme
actuel
Ouvre le contour, à la position du
curseur, dans ICP.
Lance la fonction loupe dans
l'affichage du contour
Bascule entre l'affichage DINplus et
l'affichage de l'arborescence.
Bascule entre le mode Unit et le mode
DIN/ISO
Active l'affichage du contour et
relance le dessin du contour
Dans la section USINAGE, adaptez l'affichage de
l'arborescence à vos besoins, par exemple en regroupant
plusieurs Units dans un même bloc. Définissez le nouveau
bloc en insérant les mots DINplus DEBUT DE BLOC et FIN
DE BLOC respectivement au début et à la fin de la partie
de programme sélectionnée. Vous trouverez les mots
DINplus dans le menu Fonctions spéciales \> Insérer un
mot DINplus.
