HEIDENHAIN MANUALplus 620, CNC PILOT 640 509
6.2 Cont
ours dans le plan XY

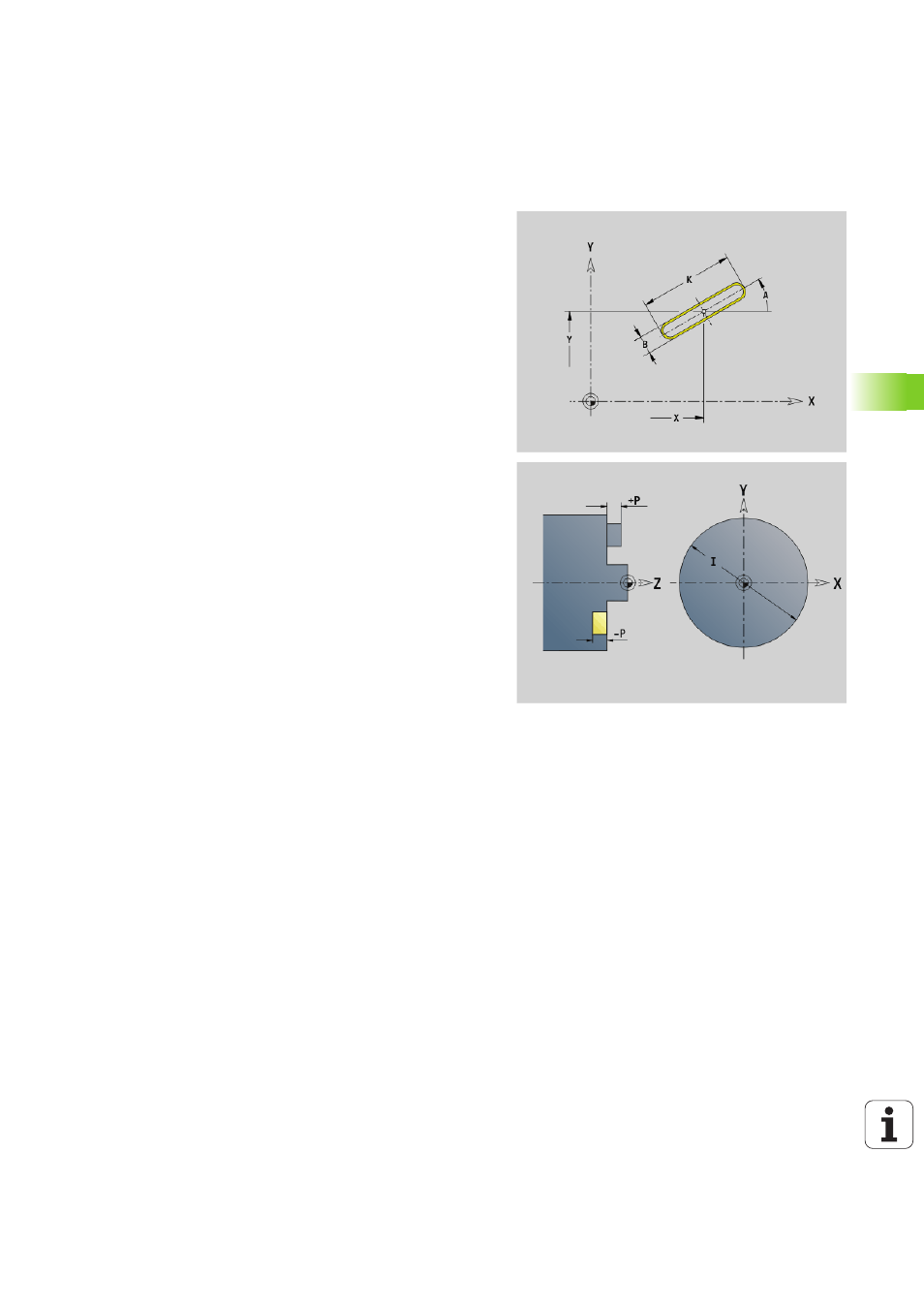

Rainure linéaire plan XY G371 Géo
G371 définit une rainure linéaire dans le plan XY.
Paramètres
X
Centre de la rainure (cote du rayon)
Y Centre de la rainure
K Longueur de la rainure
B Largeur de la rainure
A Position angulaire (référence: Axe X positif; par défaut: 0°)
P Profondeur/hauteur (par défaut: "P" issue de G308)
 P<0: Poche
 P\>0: Ilot
I Diamètre de limitation (pour limitation de coupe)
 Aucune donnée : "X" issu de l'identifiant de section
 "I" écrase le "X" issu de l'identifiant de section
