2.6 Units – Pré-perçage, axe C
UNIT "Pré-perçage Fraisage contour, Figures
face frontale"
L'Unit détermine la position de pré-perçage et réalise le perçage. La
position de pré-perçage est transférée au cycle de fraisage suivant via
la référence mémorisée dans NF.
Nom de l'unit : PERC_FRONT_CON_C / cycles : G840 A1 (voir page
362), G71 (voir page 328)
Accès à la base de données technologiques :
 Type d'usinage : perçage
 Paramètres variables : F, S

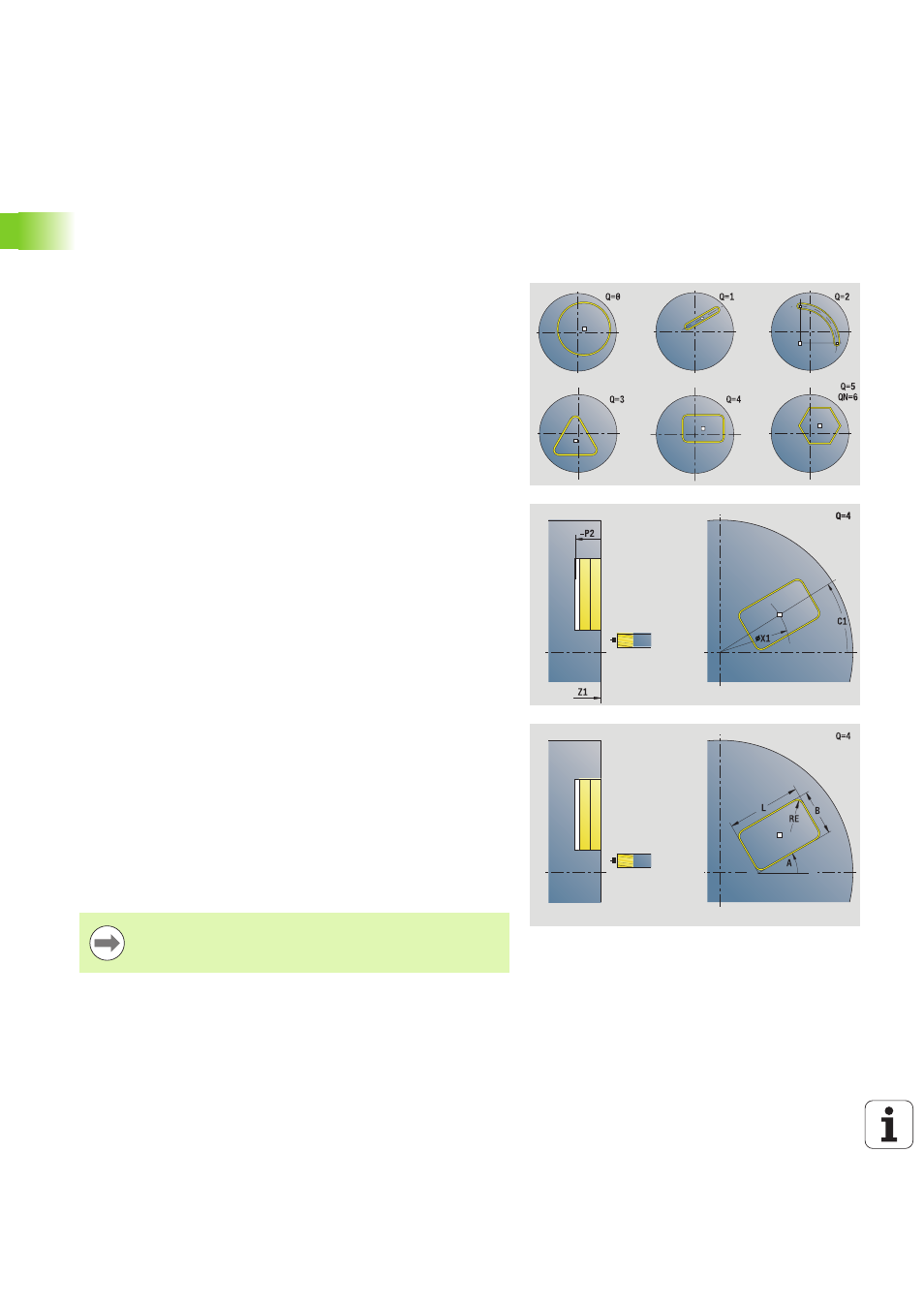

Formulaire Figure
Q
Type de figure
 0 : cercle entier
 1 : rainure linéaire
 2 : rainure circulaire
 3 : triangle
 4 : rectangle, carré
 5 : polygone
QN Nombre de coins du polygone – seulement avec Q = 5
(polygone)
X1 Diamètre centre de la figure
C1 Angle centre figure
Z1 Bord supérieur de fraisage
P2 Profondeur figure
L Longueur arête/cote sur plat
 L\>0: longueur d'arête
 L<0: cote sur plat (diamètre intérieur du cercle) pour un
polygone
B Largeur du rectangle
RE rayon d'arrondi
A Angle avec axe X
Q2 Sens de rotation de la rainure – seulement avec Q = 2
(rainure circulaire)
 cw : sens horaire
 ccw : sens anti-horaire
W Angle point final de la rainure – seulement avec Q = 2
(rainure circulaire)
Ne programmer que les paramètres ayant un rapport avec
le type de figure sélectionné.
