568 TURN PLUS
7.
3 Gr
aphique de t
e
st CAP

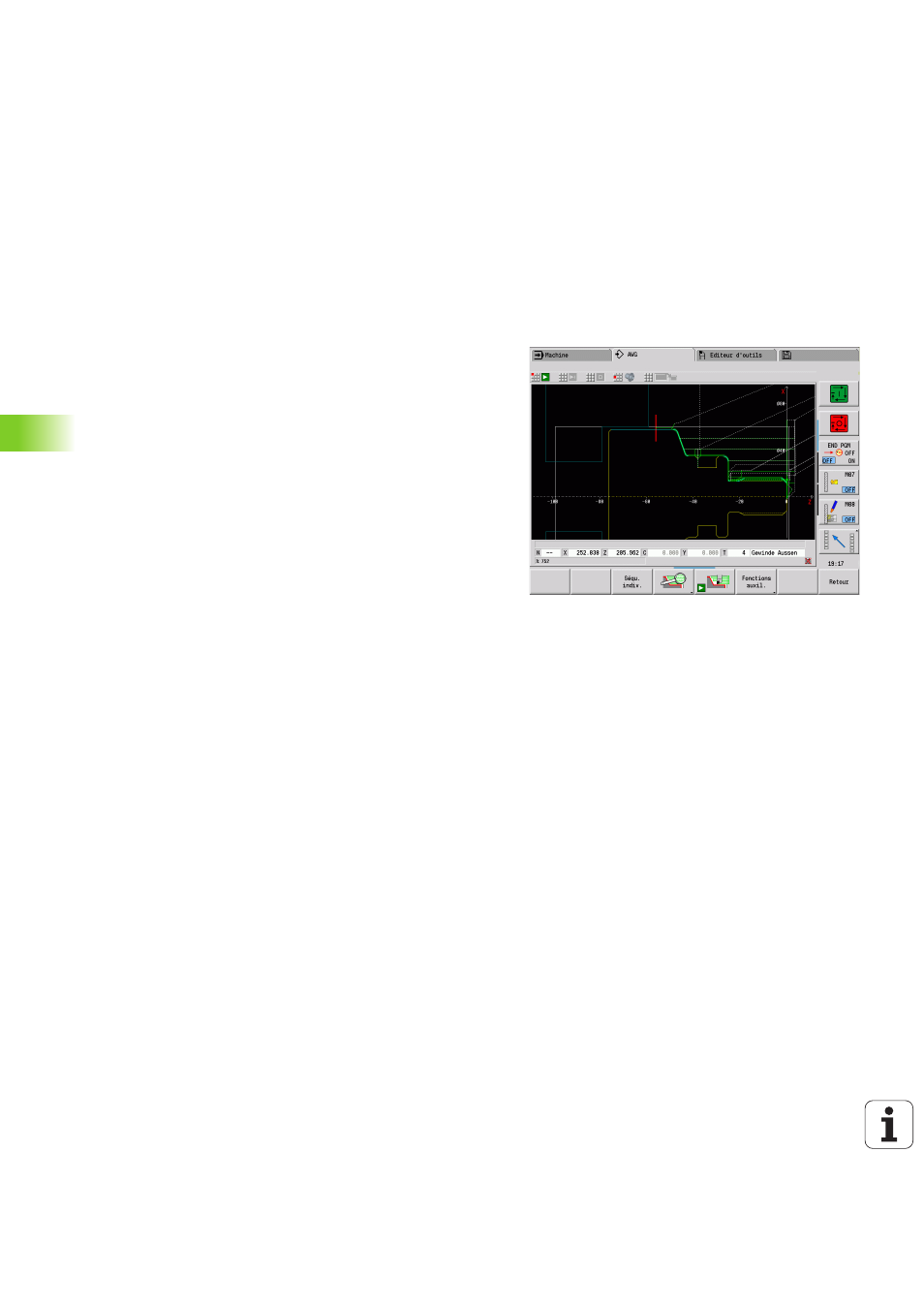

7.3 Graphique de test CAP
Si vous créez un programme avec le graphique CAP, la fenêtre de
simulation affiche la pièce brute et la pièce finie programmées, ainsi
que toutes les étapes d'usinage, les unes après les autres. Le contour
de la pièce brute est actualisé pendant l'usinage.
Commander le graphique de test CAP
Quand vous démarrez la création automatique de programme en vous
servant de la softkey "CAP", la commande ouvre automatiquement le
graphique de contrôle CAP. Pendant la simulation, des dialogues
s'affichent pour vous fournir des informations sur l'usinage et les
outils. Une fois la simulation terminée, vous pouvez quitter la fenêtre
de graphique en sélectionnant la softkey "Retour". Ce n'est qu'une fois
que vous aurez quitté le menu TURN PLUS avec la softkey "Retour"
que la boîte de dialogue "Enregistrer sous" s'ouvre. Le nom du
programme ouvert s'affiche dans le champ de dialogue "Nom de
fichier". Si vous n'entrez aucun autre nom de fichier, le programme
ouvert sera écrasé. Vous pouvez également mémoriser l'usinage dans
un autre programme.
Le graphique de test CAP est signalé par un contour rouge dans le
symbole de softkey.
Vous pouvez configurer la représentation des trajectoires d'outil et le
mode de simulation comme dans la configuration habituelle (voir
manuel d'utilisation "Simulation graphique").
