85
HEIDENHAIN TNC 426

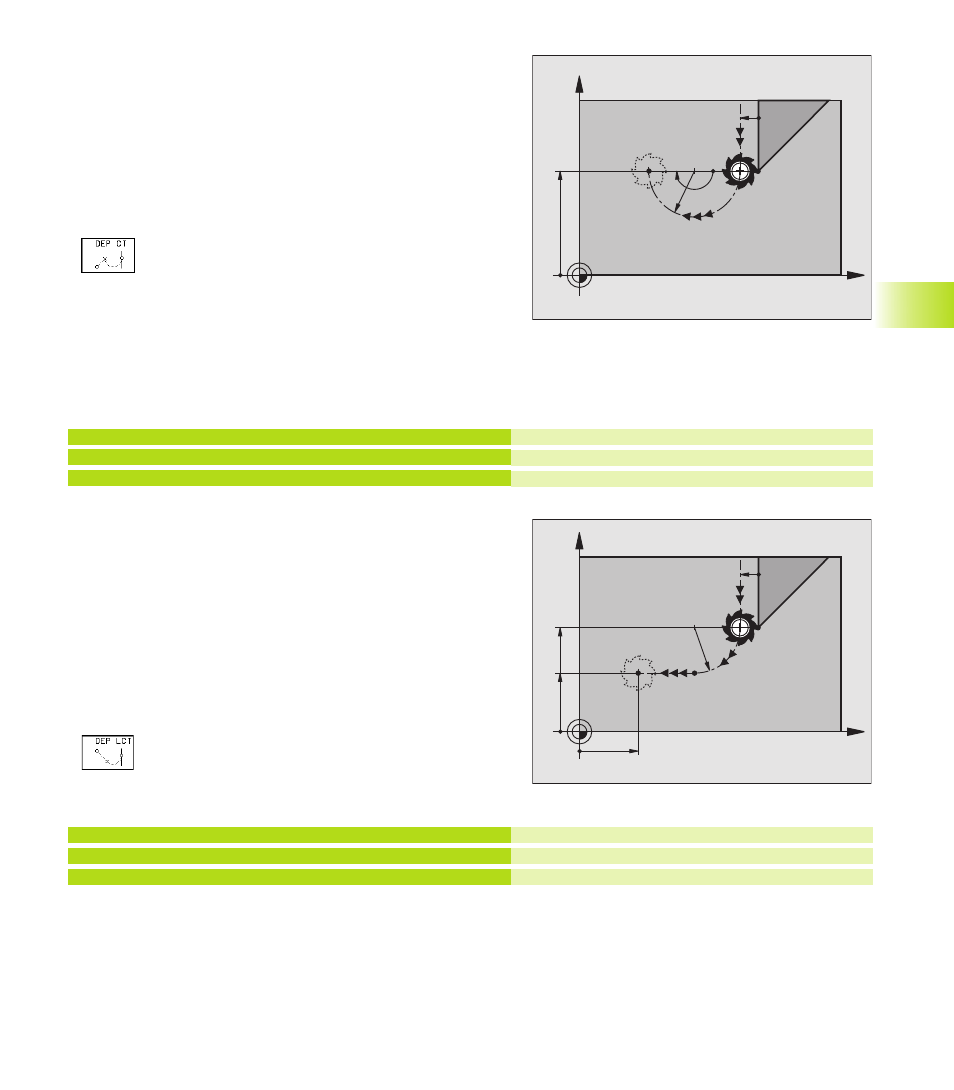

Sortie du contour par une trajectoire circulaire
avec raccordement tangentiel: DEP CT
La TNC guide l‘outil sur une trajectoire ciculaire allant du dernier
point du contour P
E
jusqu‘au point final P
N
. La trajectoire circulaire
se raccorde par tangentement au dernier élément du contour.
ú
Programmer le dernier élément du contour avec le point final P
E
et la correction de rayon
ú
Ouvrir le dialogue avec touche APPR/DEP et la softkey DEP LN:
ú
RAYON R de la trajectoire circulaire
■
L‘outil doit quitter la pièce du côté défini par la
correction de rayon:
Introduire R avec son signe positif
■
L‘outil doit quitter la pièce du côté opposé à celui qui
est défini par la correction de rayon.
Introduire R avec son signe négatif
ú
ANGLE AU CENTRE CCA de la trajectoire circulaire
Exemple de séquences CN
23 L Y+20 RR F100
24 DEP CT CCA 180 R+10 F100
25 L Z+100 FMAX M2
Sortie par trajectoire circulaire avec raccordement
tangentiel et segment de droite: DEP LCT
La TNC guide l‘outil sur une trajectoire circulaire allant du dernier
point du contour P
E
jusqu‘à un point auxiliaire P
H
. Partant de là, il se
déplace sur une droite en direction du point final P
N
. Le dernier
élément du contour et la droite P
H
– P
N
se raccordent à la trajectoire
circulaire (définie clairement par la rayon R) par tangentement.
ú
Programmer le dernier élément du contour avec le point final P
E
et la correction de rayon
ú
Ouvrir le dialogue avec touche APPR/DEP et softkey DEP LN:
ú
Introduire les COORDONNEES du point final P
N
ú
RAYON R de la trajectoire circulaire
Introduire R avec son signe positif
Exemple de séquences CN
23 L Y+20 RR F100
24 DEP LCT X+10 Y+12 R+8 F100
25 L Z+100 FMAX M2
Dernier élément du contour: PE avec corr. de rayon
Angle au centre=180°, rayon traj. circulaire=10 mm
Dégagement en Z, retour, fin du programme
Dernier élément du contour: PE avec corr. de rayon
Coordonnées P
N
, rayon traj. circulaire=10 mm
Dégagement en Z, retour, fin du programme
X
Y
20
P
N
R0
P
E
RR
R8
180°
RR
X
Y
20
P
N
R0
P
E
RR
RR
12
10
R8
P
H
R0
