7.4 Fonctions auxiliaires pour le
comportement de contournage
Arrondi d‘angle: M90
Comportement standard
Avec les séquences de positionnement sans correction du rayon
d‘outil, la TNC arrête brièvement l‘outil aux angles (arrêt précis).
Avec les séquences de programme avec correction du rayon (RR/
RL), la TNC insère automatiquement un cercle de transition aux
angles externes.

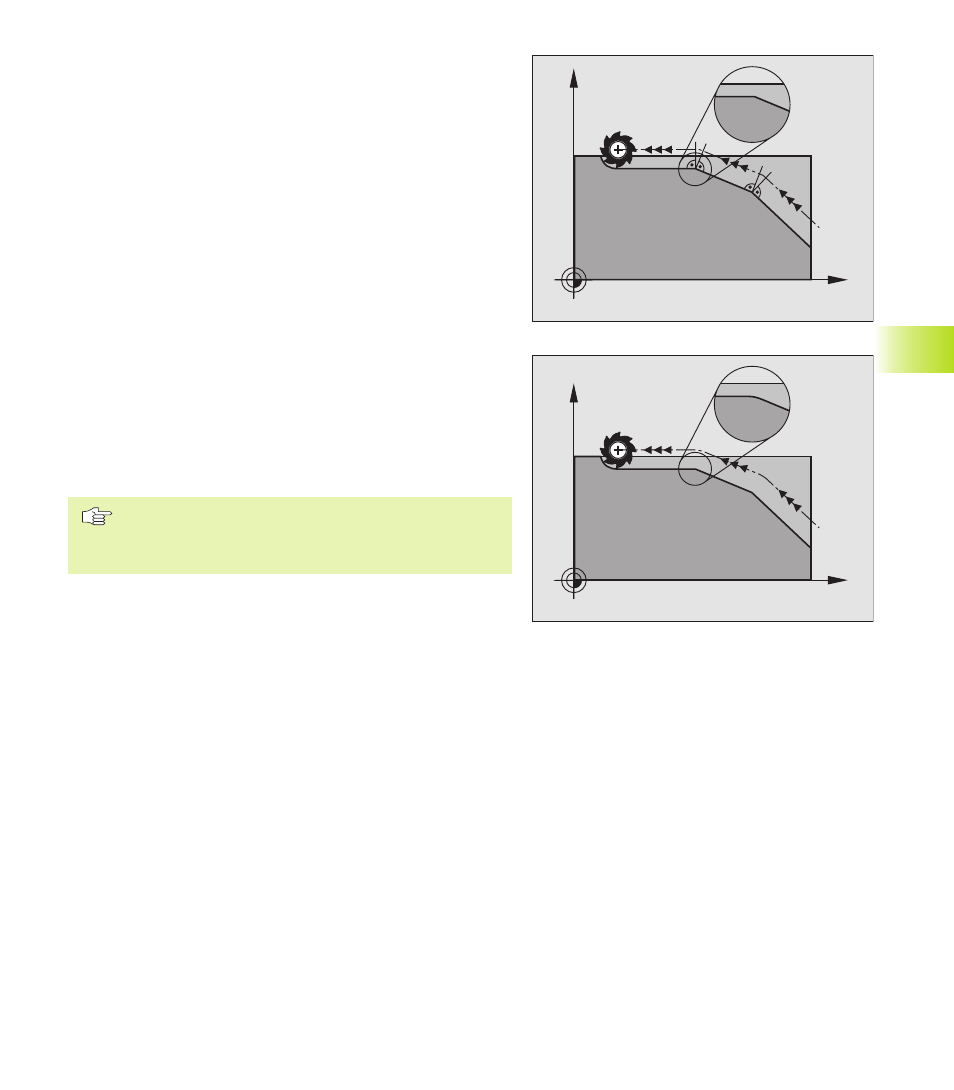

Comportement avec M90
L‘outil est déplacé aux angles à vitesse de contournage constante:
Les coins sont arrondis et la surface de la pièce est plus lisse. En
outre, le temps d‘usinage diminue. Cf. figure de droite, au centre.
Ex. d‘application: Surfaces formées de petits segments de droite.
Effet
M90 n‘est active que dans la séquence de programme où elle a été
programmée.
M90 devient active en début de séquence. Le mode erreur de
poursuite doit être sélectionné.
Indépendamment de M90, on peut définir avec PM7460
une valeur limite jusqu‘à laquelle on peut encore se
déplacer à vitesse de contournage constante (en mode
avec erreur de poursuite et pré-commande de vitesse).
X
Y
X
Y
