279 HEIDENHAIN TNC 426
13.4 Digitalisation de courbes de niveaux
■ Palpeur à commutation: cycle de digitalisation 7 COURBES DE
NIVEAUX
■ Palpeur mesurant: cycle de digitalisation 17 COURBES DE
NIVEAUX
Le cycle de digitalisation COURBES DE NIVEAUX vous permet de
digitaliser par paliers une forme 3D. La digitalisation de courbes de
niveaux convient particulièrement bien aux formes à forte pente
(culots d‘injection sur outils d‘injection, par exemple) ou bien encore
lorsqu‘il s‘agit de ne digitaliser qu‘une seule courbe de niveau
(contour d‘une came, par exemple).

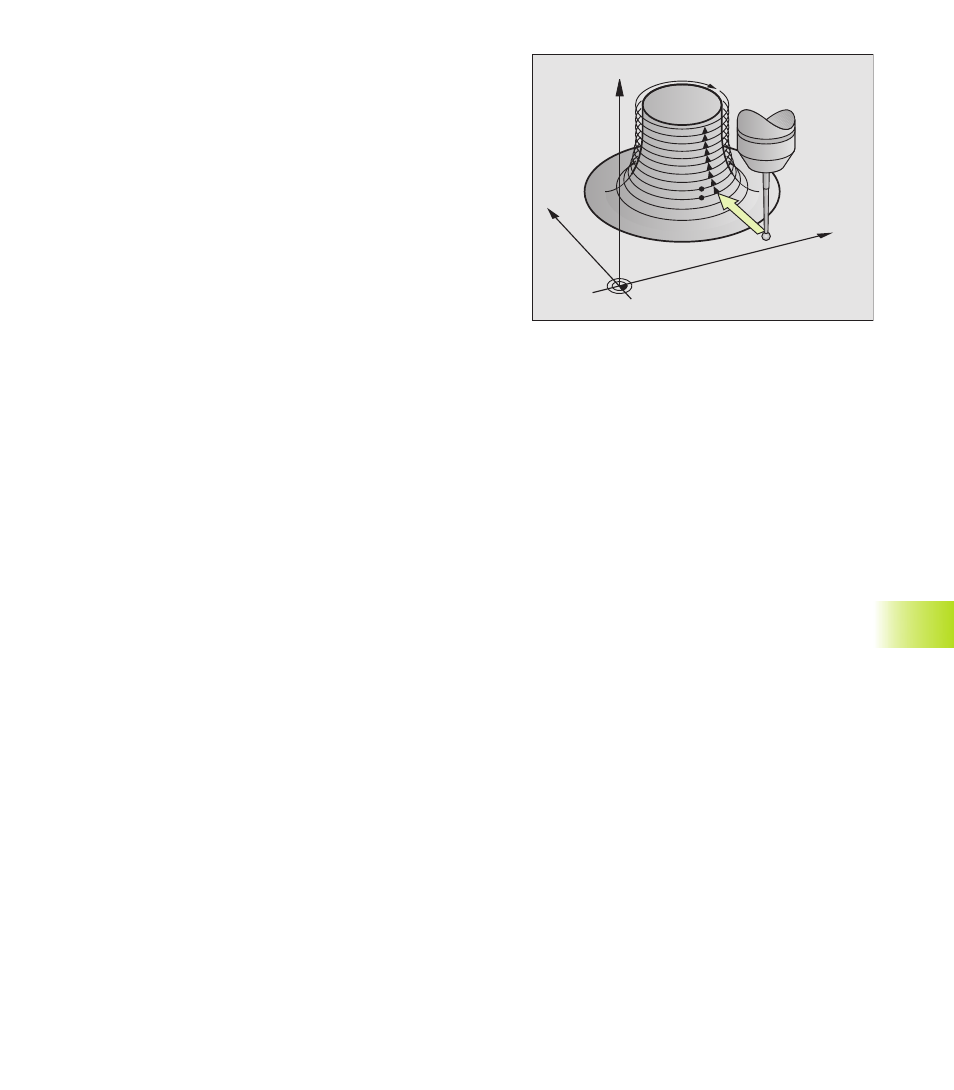

Lors de la digitalisation et une fois le premier point enregistré, le
palpeur se déplace à hauteur constante autour de la forme. Lorsque
le premier point de palpage est à nouveau atteint, une passe est
réalisée dans le sens positif ou négatif de l‘axe de broche, en
fonction de la distance entre les lignes programmée. Le palpeur se
déplace à nouveau autour de la pièce, à cette hauteur. Le processus
est répété jusqu‘à ce que la zone soit entièrement digitalisée.
A l‘issue de la digitalisation, le palpeur retourne à la HAUTEUR DE
SECURITE et au point initial programmé.
Lors de la digitalisation avec le palpeur mesurant, la TNC enregistre
les positions où interviennent de fortes modifications de sens –
jusqu‘à 1000 positions par ligne. Sur la courbe de niveau suivante,
la TNC réduit automatiquement l‘avance de digitalisation lorsque le
palpeur arrive à proximité de la zone critique. Ceci permet d‘obtenir
de meilleurs résultats de palpage.
Restrictions concernant la zone de palpage
■ Dans l‘axe du palpeur: la ZONE définie doit se situer en-dessous
du point culminant de la forme 3D, au minimum à une distance
correspondant à la valeur du rayon de la bille de palpage
■ Dans le plan d‘usinage: la zone définie doit être supérieure à la
forme 3D, au moins de la valeur du rayon de la bille de palpage
Point initial
■ Coordonnée du point MIN dans l‘axe de broche définie dans le
cycle 5 ZONE ou du cycle 15 ZONE lorsque la DIST. ENTRE
LIGNES introduite est positive
■ Coordonnée du point MAX dans l‘axe de broche définie dans le
cycle 5 ZONE ou du cycle 15 ZONE lorsque la DIST. ENTRE
LIGNES introduite est négative
■ Coordonnées du plan d‘usinage définies dans le cycle COURBES
DE NIVEAUX
■ Le point initial est abordé automatiquement par la TNC:
tout d‘abord dans l‘axe de broche à la HAUTEUR DE SECURITE,
puis dans le plan d‘usinage
Aborder la forme
Le palpeur se déplace vers la forme suivant le sens programmé
dans le cycle COURBES DE NIVEAUX. Les coordonnées de la
position où le palpeur affleure la forme sont mémorisées.
