245 HEIDENHAIN TNC 426
1
1
.1 Gr
aphismes
Restriction en cours d‘exécution du programme
L‘usinage ne peut être représenté simultanément de manière
graphique si le calculateur de la TNC est saturé par des
instructions d‘usinage complexes et opérations d‘usinage de
grande envergure. Ex.: Usinage ligne-à-ligne sur toute la pièce
brute avec un gros outil. La TNC n‘affiche plus le graphisme et
délivre le texte ERROR dans la fenêtre du graphisme. L‘usinage se
poursuit néanmoins.

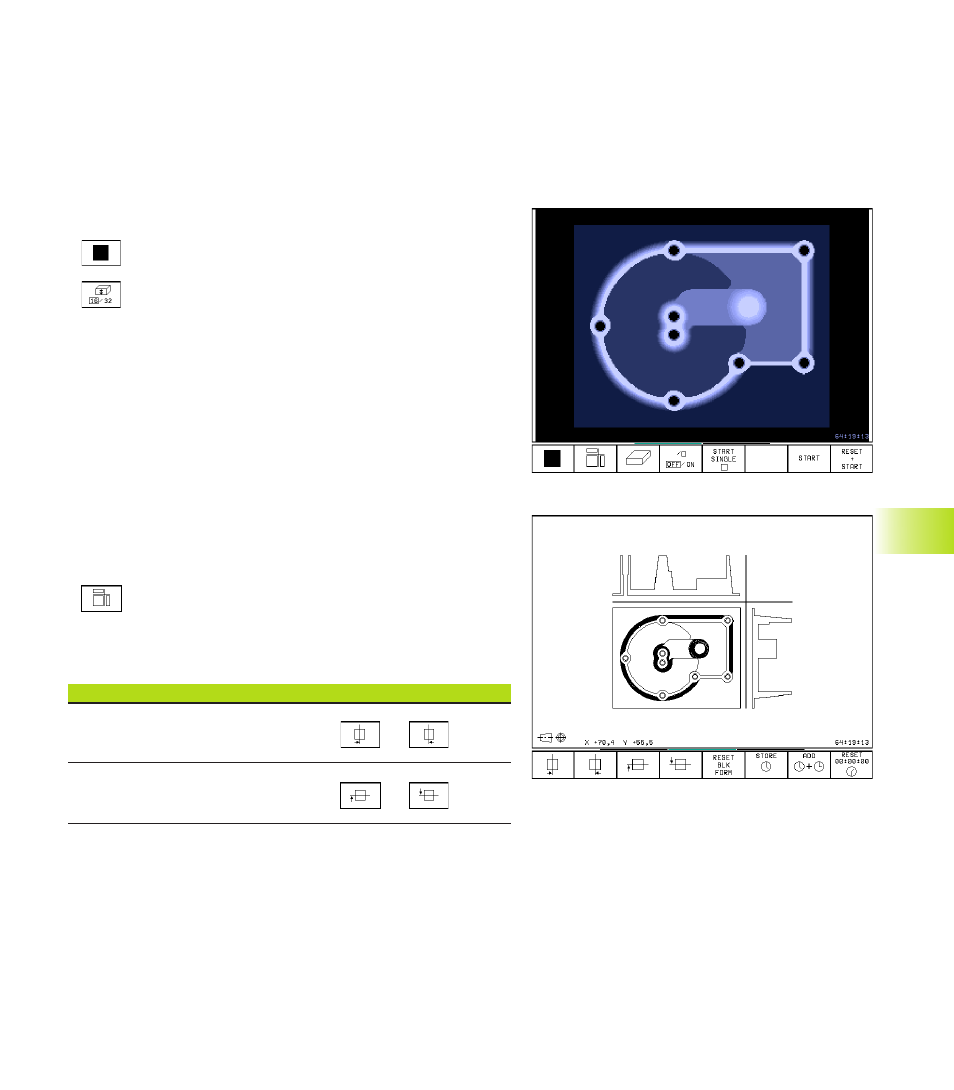

Vue de dessus
ú Sélectionner la vue de dessus à l‘aide de la softkey
ú Sélectionner le nombre de niveaux de profondeur
(commuter le menu): commuter entre 16 ou 32
niveaux. Il est de règle pour la représentation que:
„plus le niveau est profond, plus le graphisme est
sombre“
Cette simulation graphique est très rapide.
Représentation en 3 plans
La projection donne une vue de dessus avec 2 coupes, comme sur
un plan. Le symbole en bas et à gauche du graphisme précise si
la représentation correspond aux méthodes de projection 1 ou 2
selon DIN 6, chap. 1 (sélectionnable par PM7310).
La représentation en 3 plans dispose de fonctions loupe (cf.
„Agrandissement de la projection“.)
Vous pouvez aussi faire glisser le plan de coupe avec les softkeys:
ú A l‘aide de la softkey, sélectionner la représentation
en 3 plans
ú Commutez le menu de softkeys jusqu‘à ce que la
TNC affiche les softkeys suivantes:
Fonction Softkeys
Faire glisser le plan de coupe vertical
vers la droite ou vers la gauche
Faire glisser le plan de coupe horizontal
vers le haut ou vers le bas
Pendant le décalage, l‘écran affiche la position du plan de coupe.
Coordonnées de la ligne transversale
La TNC affiche les coordonnées de la ligne transversale par
rapport au point zéro pièce dans la fenêtre graphique, en bas de
l‘écran. Seules les coordonnées du plan d‘usinage sont affichées.
Vous activez cette fonction à l‘aide du paramètre-machine 7310.
