8 Programmation: Cycles
198

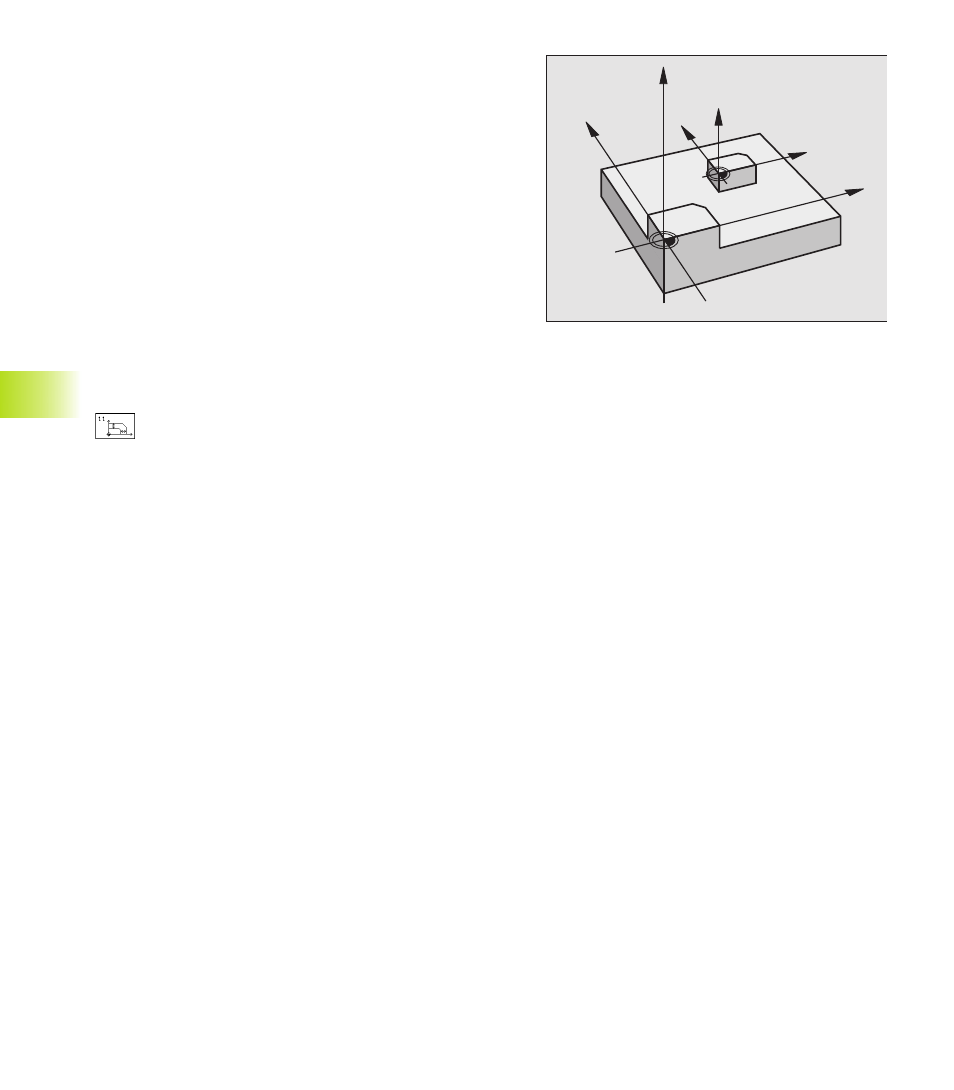

FACTEUR ECHELLE (cycle 11)
A l‘intérieur d‘un programme, la TNC peut faire augmenter ou
diminuer certains contours. Ainsi, par exemple, vous pouvez usiner
en tenant compte de facteurs de retrait ou d‘agrandissement.
Effet
Le FACTEUR ECHELLE est actif dès qu‘il a été défini dans le
programme. Il agit également en mode POSITIONNEMENT AVEC
INTRODUCTION MANUELLE. Le facteur échelle actif apparaît
également dans l‘affichage d‘état supplémentaire.
Le facteur échelle est actif
■
dans le plan d‘usinage, ou simultanément sur les trois axes de
coordonnées (dépend du paramètre-machine 7410)
■
sur l‘unité de mesure dans les cycles
■
sur les axes paraxiaux U,V,W
Condition requise
Avant de procéder à l‘agrandissement ou à la réduction, il convient
de décaler le point zéro sur une arête ou un angle du contour.
ú
FACTEUR ?: introduire le facteur SCL (de l‘angl.:
„scaling“); la TNC multiplie toutes les coordonnées et
tous les rayons par SCL (tel que décrit au paragraphe
„Effet“)
Agrandissement:
SCL supérieur à 1 - 99,999 999
Réduction:
SCL inférieur à 1 - 0,000 001
Annulation
Reprogrammer le cycle FACTEUR ECHELLE avec le facteur 1.
Vous pouvez également introduire un facteur échelle pour un axe
donné (cf. cycle 26).
8.7 Cy
cles de con
v
ersion de coor
données
Z
Z
X
X
Y
Y
