275

HEIDENHAIN TNC 426

Tableaux de points

Si vous travaillez avec un palpeur mesurant, vous pouvez
enregistrer des tableaux de points en mode POSITIONNEMENT
AVEC INTRODUCTION MANUELLE; ceux-ci vous permettent de
définir une zone à digitaliser de forme libre ou bien encore
d‘enregistrer toutes sortes de contours pouvant être exécutés avec
le cycle 30. Vous devez pour cela disposer du logiciel (option)
„Digitalisation avec palpeur mesurant“ de HEIDENHAIN.

Vous pouvez enregistrer les points de deux manières:

manuellement par TEACH IN ou

en les faisant générer automatiquement par la TNC

La TNC peut mémoriser jusqu‘à 893 points dans un
tableau de points utilisé comme zone de digitalisation.
Pour activer la surveillance, mettez sur TM: RANGE la
softkey TM:RANGE/CONTOUR DATA.

Les points sont reliés par des droites, permettant ainsi de
définir la zone à digitaliser. La TNC relie
automatiquement par une droite le dernier point au
premier point du tableau.

Enregistrer les tableaux de points
Après avoir installé le palpeur mesurant dans la broche et l‘avoir
verrouillé mécaniquement, sélectionnez un tableau de points à
l‘aide de la softkey PNT:

En mode POSITIONNEMENT AVEC INTRODUCTION
MANUELLE, appuyer sur la softkey PNT. La TNC
affiche les menus avec les softkeys suivantes:

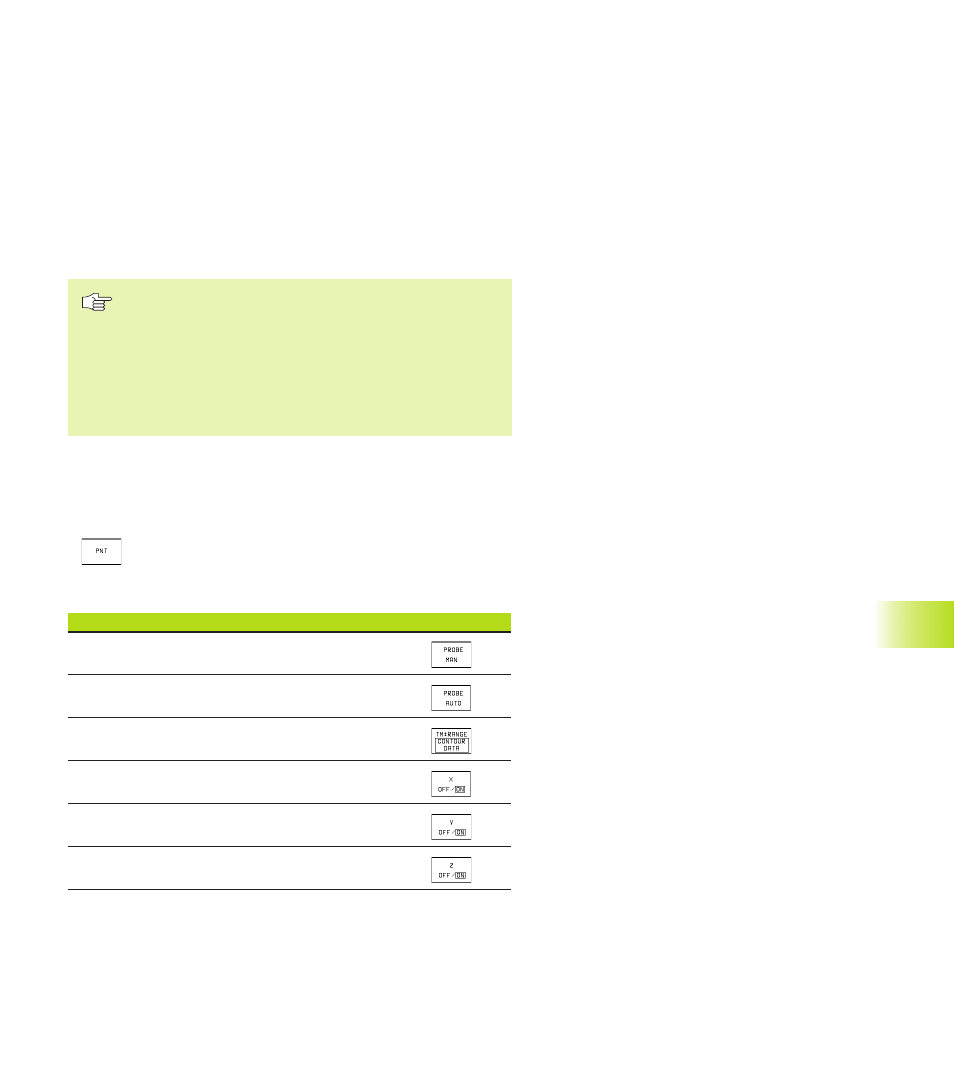

Fonction

Softkey

Enregistrer les points manuellement

Enregistrer les points automatiquement

Sélectionner entre zone digitalisation et contour

Mémoriser/ne pas mémoriser la coordonnée X

Mémoriser/ne pas mémoriser la coordonnée Y

Mémoriser/ne pas mémoriser la coordonnée Z

13.2 Pr

ogr

ammer les cy

cles de digitalisation
