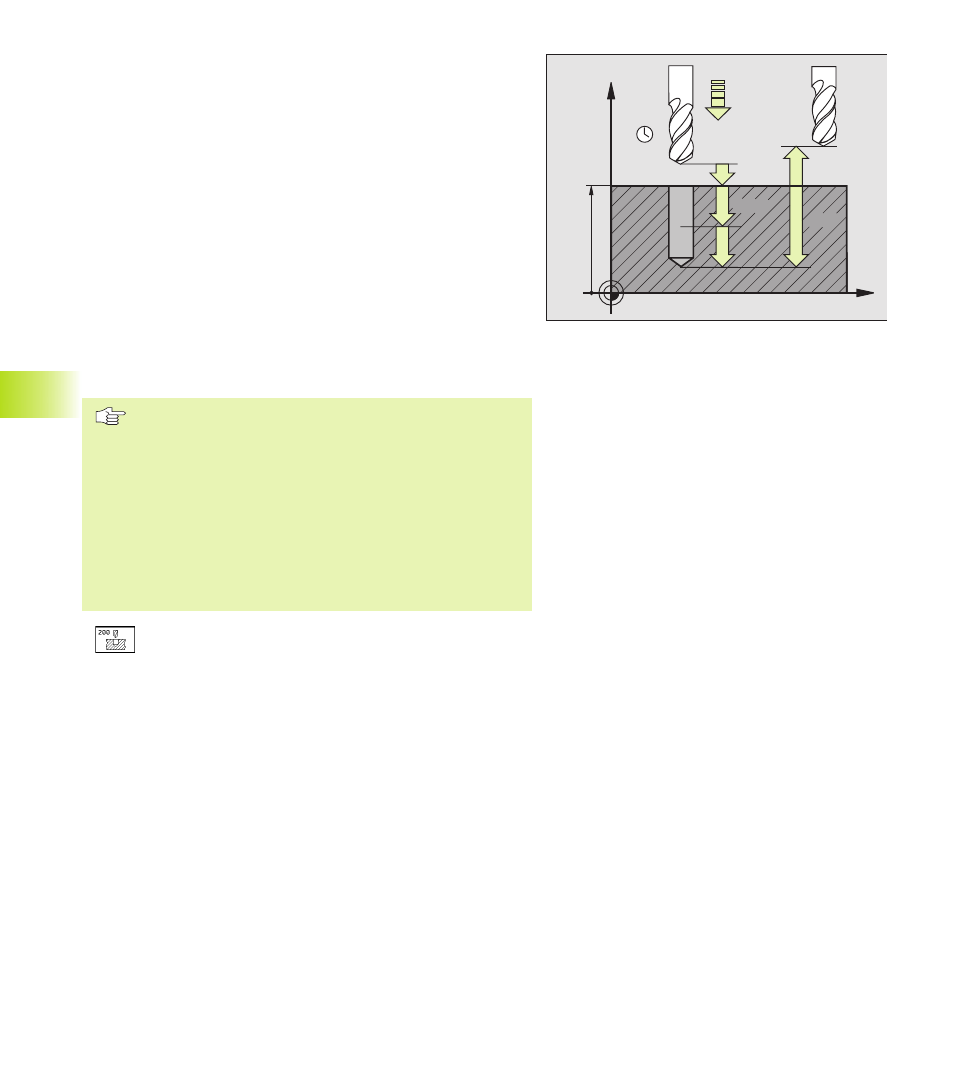

PERCAGE (cycle 200)
1 La TNC positionne l‘outil dans l‘axe de broche en avance rapide
FMAX, à la DISTANCE D‘APPROCHE au-dessus de la surface de
la pièce
2 Suivant l‘AVANCE F programmée, l‘outil perce jusqu‘à la première
PROFONDEUR DE PASSE
3 La TNC rétrace l‘outil avec FMAX à la DISTANCE D‘APPROCHE,
éxécute une temporisation - si celle-ci est programmée - puis le
déplace à nouveau avec FMAX à une distance de 0,2 mm au-
dessus de la première PROFONDEUR DE PASSE
4 Selon l‘AVANCE F programmée, l‘outil perce ensuite une autre
PROFONDEUR DE PASSE
5 La TNC répète ce processus (2 à 4) jusqu‘à ce que l‘outil ait
atteint la PROFONDEUR DE PERCAGE programmée
6 Partant du fond du trou, l‘outil se déplace avec FMAX jusqu‘à la
DISTANCE D‘APPROCHE ou – si celle-ci est introduite – jusqu‘à
la 2ème DISTANCE D‘APPROCHE
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d‘usinage avec
CORRECTION DE RAYON R0.
Le signe du paramètre PROFONDEUR détermine le sens
de l‘usinage.
Le cycle 200 est une version simplifiée du cycle de
perçage universel 203. Il contient néanmoins toutes les
fonctions du cycle 203. Pour cela, affectez une valeur aux
paramètres après la définition du cycle: Fonction de
paramètre FN0: AFFECTATION
ú
DISTANCE D‘APPROCHE Q200 (en incrémental):
distance entre la pointe de l‘outil et la surface de la
pièce; valeur à introduire avec son signe positif
ú
PROFONDEUR Q201 (en incrémental): distance entre
surface pièce et fond du trou (point cônique du foret)
ú
AVANCE PLONGEE EN PROFONDEUR Q206:
vitesse de déplacement de l‘outil lors du perçage en
mm/min.
ú
PROFONDEUR DE PASSE Q202 (en incrémental):
distance parcourue par l‘outil en une passe. L‘outil se
déplace en une passe à la PROFONDEUR lorsque:
■
PROF. DE PASSE égale à la PROFONDEUR
■
PROF. DE PASSE supérieure à la PROFONDEUR
La PROFONDEUR DE PERCAGE n‘est pas forcément
un multiple de la PROFONDEUR DE PASSE
ú
TEMPORISATION EN HAUT Q210: durée en
secondes de rotation à vide de l‘outil à la DISTANCE
D‘APPROCHE après que la TNC l‘ait rétracté du trou
pour le débridage.
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
