8 Programmation: Cycles 146
ú ROTATION SENS HORAIRE
DR + : fraisage en avalant avec M3
DR – : fraisage en opposition avec M3
ú RAYON D‘ARRONDI: RAYON pour les angles de
poche. Pour RAYON = 0, le RAYON D‘ARRONDI est
égal au rayon d‘outil
Calculs:
Passe latérale k = K x R
K: facteur de recouvrement défini dans PM7430
R: rayon de la fraise

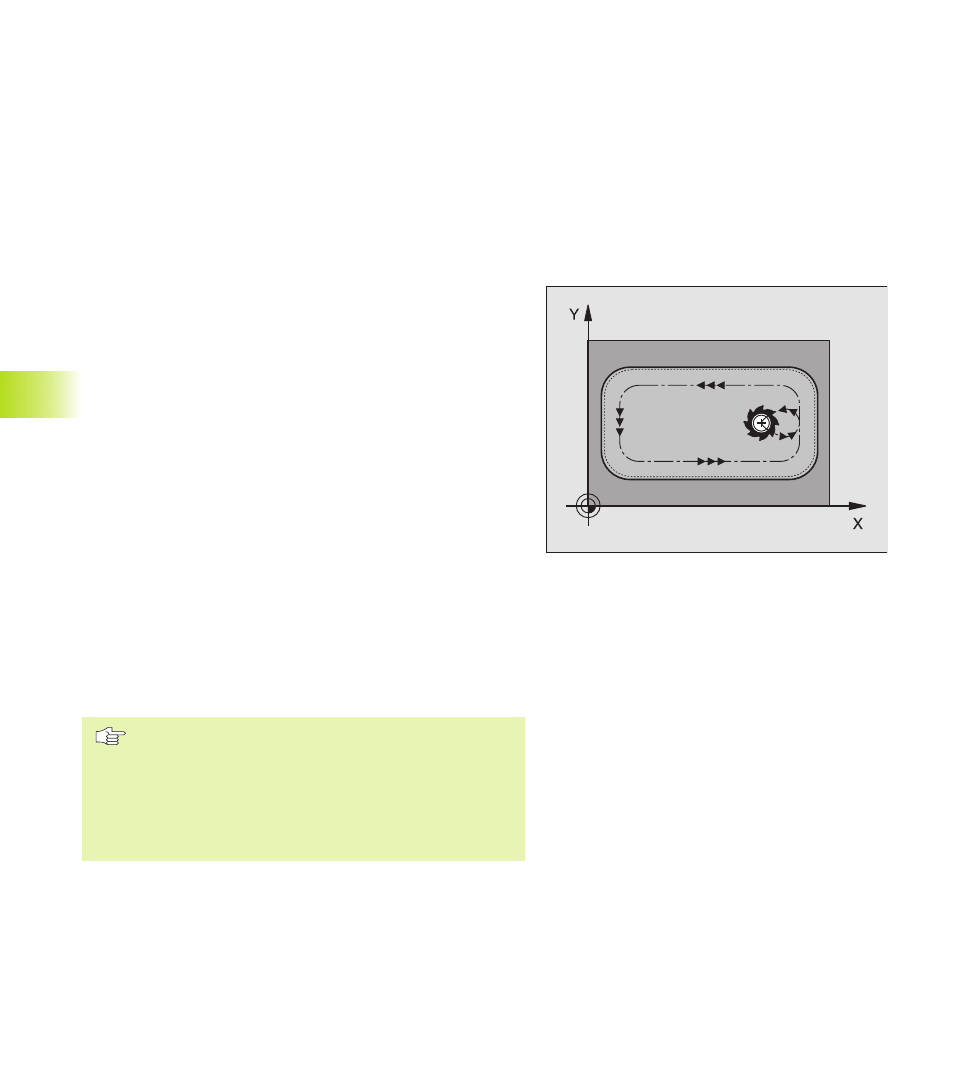

FINITION DE POCHE (cycle 212)
1 La TNC déplace l‘outil automatiquement dans l‘axe de broche à la
DISTANCE D‘APPROCHE ou – si celle-ci est programmée – à la
2ème DISTANCE D‘APPROCHE, et ensuite, au centre de la
poche
2 Partant du centre de la poche, l‘outil se déplace dans le plan
d‘usinage au point initial de l‘usinage. Pour calculer le point initial,
la TNC tient compte de la surépaisseur et du rayon de l‘outil
3 Si l‘outil se trouve à la 2ème DISTANCE D‘APPROCHE, la TNC le
déplace en rapide FMAX à la DISTANCE D‘APPROCHE et
ensuite, à la première PROFONDEUR DE PASSE suivant
l‘AVANCE PLONGEE EN PROFONDEUR
4 Ensuite, l‘outil se déplace tangentiellement au contour partiel
usiné et fraise sur le contour en avalant
5 Puis l‘outil quitte le contour par tangentement pour retourner au
point initial dans le plan d‘usinage
6 Ce processus (2 à 5) est répété jusqu‘à ce que la PROFONDEUR
programmée soit atteinte
7 En fin de cycle, la TNC déplace l‘outil en rapide à la DISTANCE
D‘APPROCHE ou – si celle-ci est programmée – à la 2ème
DISTANCE D‘APPROCHE, puis pour terminer, au centre de la
poche (position finale = position initiale)
Remarques avant que vous ne programmiez
Le signe du paramètre PROFONDEUR détermine le sens
de l‘usinage.
Si vous désirez une finition de la poche dans la masse,
utilisez une fraise à denture frontale (DIN 844) et
introduisez une petite valeur pour l‘AVANCE PLONGEE
EN PROFONDEUR.
