42
4 Programmation: Principes de base,
gestion de fichiers, aides à la programmation
Le fenêtre du programme affiche la définition de la BLK-FORM:
0 BEGIN PGM NOUV MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 END PGM NOUV MM
La TNC génère de manière automatique les numéros de séquences
et les séquences BEGIN et END.

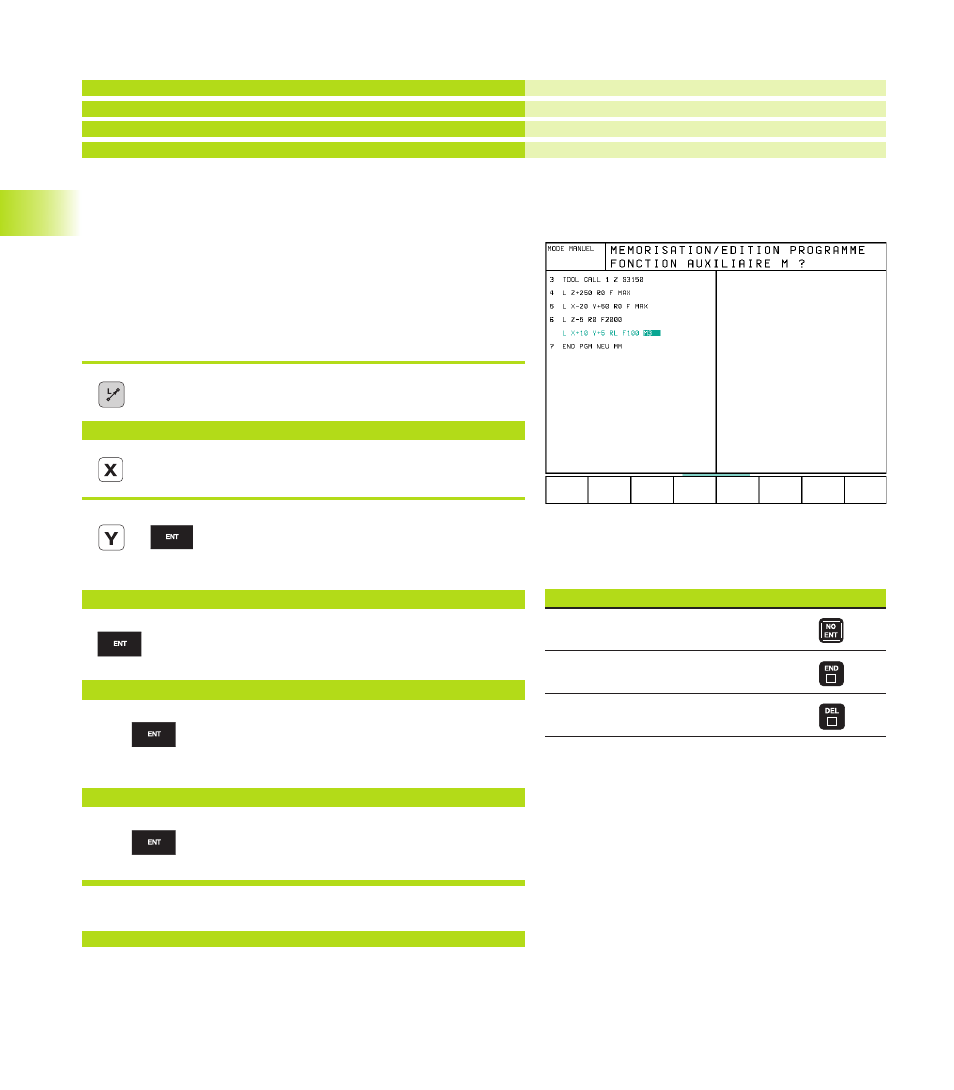

Programmation de déplacements d‘outils en
dialogue conversationnel Texte clair
Pour programmer une séquence, commencez avec une touche de
dialogue. En en-tête décran, la TNC réclame les données requises.
Exemple de dialogue
Ouvrir le dialogue
COORDONNEES ?
<
10
Introduire la coordonnée cible pour l‘axe X
<
5
Introduire la coordonnée cible pour l‘axe Y;
passer à la question suivante en appuyant
sur la touche ENT
CORR. RAYON: RL/RR/PAS DE CORR.: ?
<
Introduire „pas de correction de rayon“;
passer à la question suivante avec ENT
AVANCE F=? / F MAX = ENT
<
100
Avance de ce déplacement de contournage
100 mm/min.; passer à la question suivante
en appuyant sur la touche ENT
FONCTION AUXILIAIRE M ?
<
3
Fonction auxiliaire M3 „Marche broche“; le
dialogue est clos par la TNC avec ENT
Le fenêtre de programme affiche la ligne:
3 L X+10 Y+5 R0 F100 M3
4.3 Ouverture et introduction de programmes
Début du programme, nom, unité de mesure
Axe de broche, coordonnées du point MIN
Coordonnées du point MAX
Fin du programme, nom, unité de mesure
Fonctions pendant le dialogue
Touche
Passer outre la question de dialogue
Clôre prématurément le dialogue
Interrompre et effacer le dialogue
