IMAGE MIROIR (cycle 8)
Dans le plan d‘usinage, la TNC peut exécuter une opération

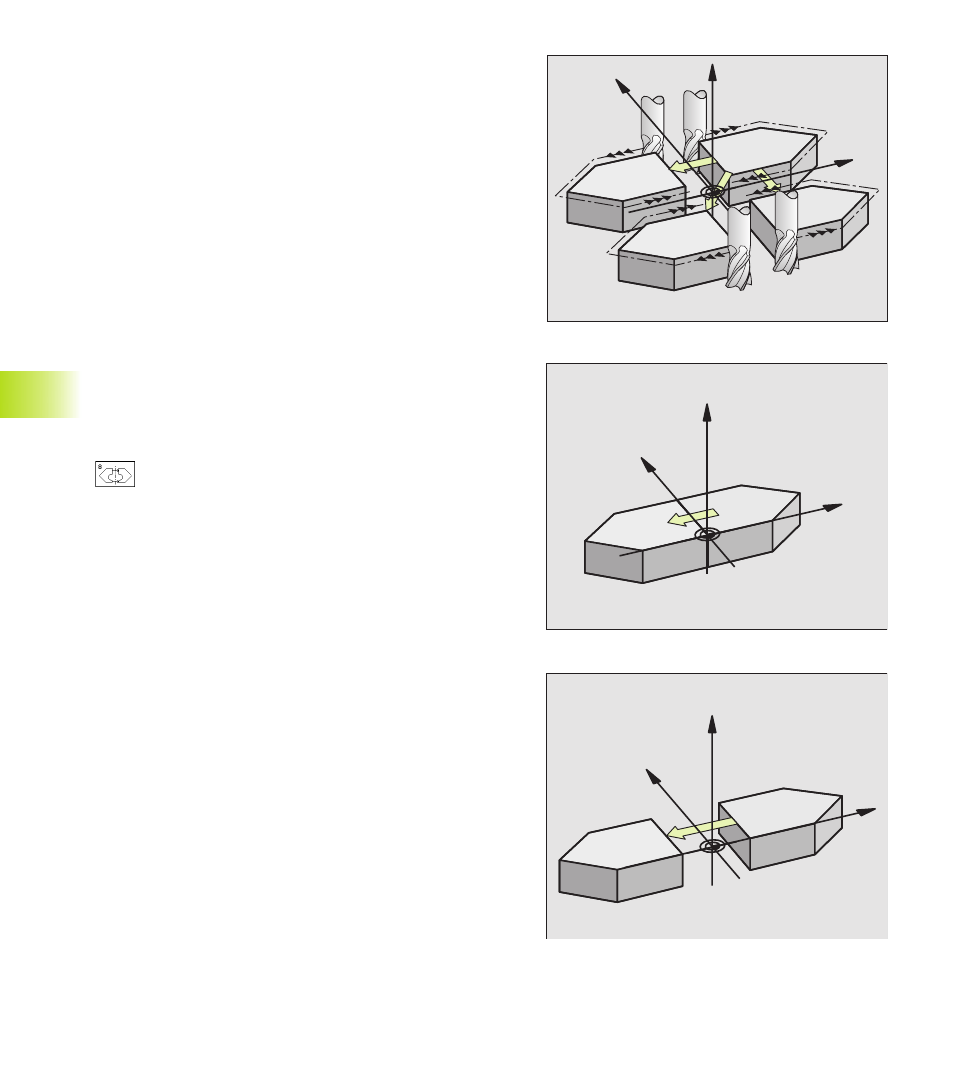

d‘usinage en image miroir. Cf. figure de droite, en haut.
Effet
L‘image miroir est active dès qu‘elle a été définie dans le
programme. Elle agit également en mode POSITIONNEMENT
AVEC INTRODUCTION MANUELLE. Les axes réfléchis
apparaissent également dans l‘affichage d‘état supplémentaire.
■ Si vous n‘exécutez l‘image miroir que d‘un seul axe, il y a
inversion du sens de déplacement de l‘outil. Ceci n‘est pas
valable pour les cycles d‘usinage.
■ Si vous exécutez l‘image miroir de deux axes, le sens du
déplacement n‘est pas modifié.
Le résultat de l‘image miroir dépend de la position du point zéro:
■ Le point zéro est situé sur le contour devant être réfléchi:
L‘élément est réfléchi directement à partir du point zéro; cf. figure
de droite, au centre
■ Le point zéro est situé à l‘extérieur du contour devant être réfléchi:
L‘élément est décalé par rapport à l‘axe; cf. figure de droite, en
bas
ú AXE REFLECHI ?: introduire l‘axe devant être réfléchi;
vous ne pouvez pas réfléchir l‘axe de broche
Annulation
Reprogrammer le cycle IMAGE MIROIR en introduisant NO ENT.
