141 HEIDENHAIN TNC 426

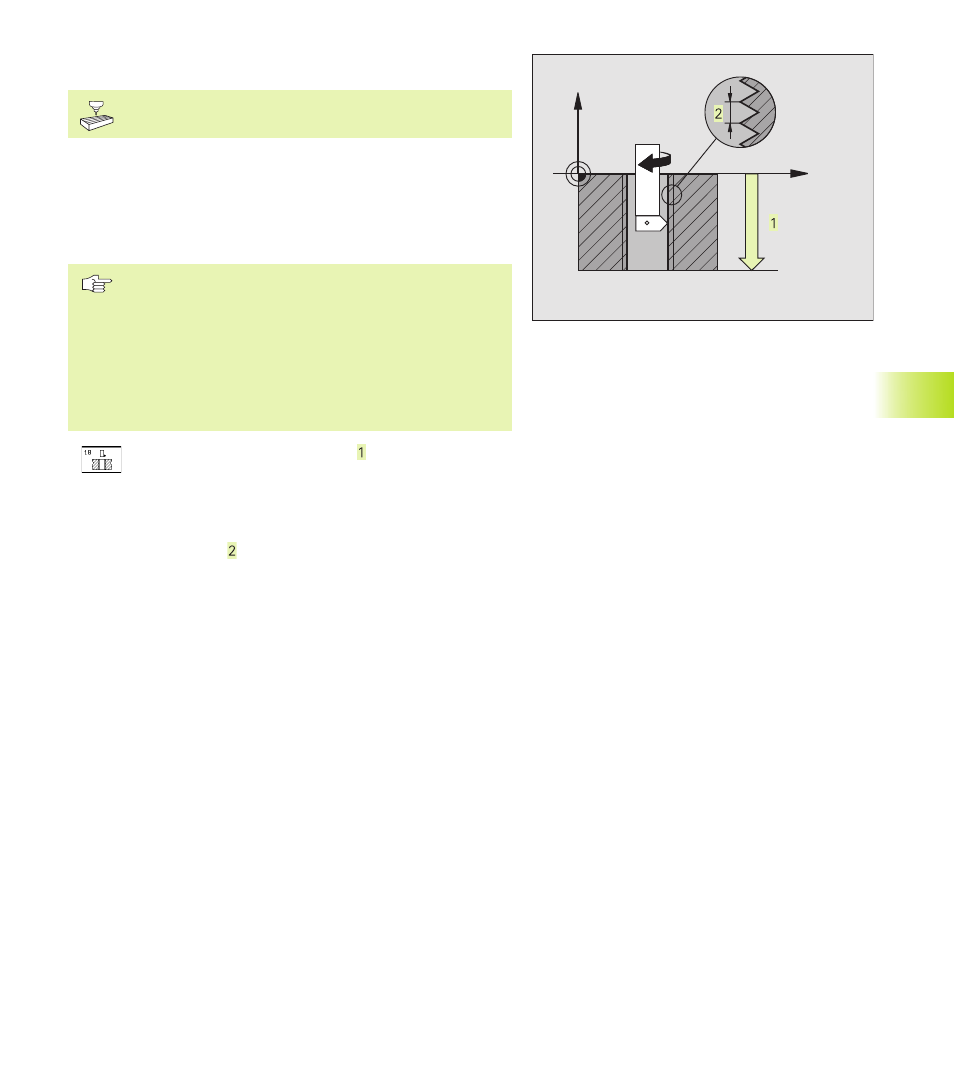

FILETAGE (cycle 18)
La machine et la TNC doivent avoir été préparées par le
constructeur de la machine pour le filetage.
Avec le cycle 18 FILETAGE, l‘outil se déplace avec asservissement
de broche et vitesse de rotation active, de la position actuelle
jusqu‘à la PROFONDEUR. Un arrêt broche a lieu au fond du trou.
Vous devez introduire séparément – de préférence avec un cycle
constructeur – les déplacements d‘approche et de sortie. Consultez
le constructeur de votre machine pour plus amples informations.
Remarques avant que vous ne programmiez
La TNC calcule l‘avance en fonction de la vitesse de
rotation. Si vous actionnez le potentiomètre de broche
pendant le filetage, la TNC règle automatiquement
l‘avance.
Le potentiomètre d‘avance est inactif.
La TNC lance et arrête la broche automatiquement. Ne
pas programmer M3 ou M4 avant l‘appel du cycle.
ú PROFONDEUR DE PERCAGE : distance entre la
position actuelle de l‘outil et la fin du filet
Le signe de la PROFONDEUR DE PERCAGE
détermine le sens de l‘usinage („–“ correspond au sens
négatif de l‘axe de broche)
ú Pas de vis :
Pas de la vis. Le signe détermine le sens du filet:
+ = filet à droite (M3 avec PROFONDEUR DE PASSE
négative)
– = filet à gauche (M4 avec PROFONDEUR DE PASSE
négative)
8.2 Cy
cles de perçag
e
X
Z
