45 HEIDENHAIN TNC 426

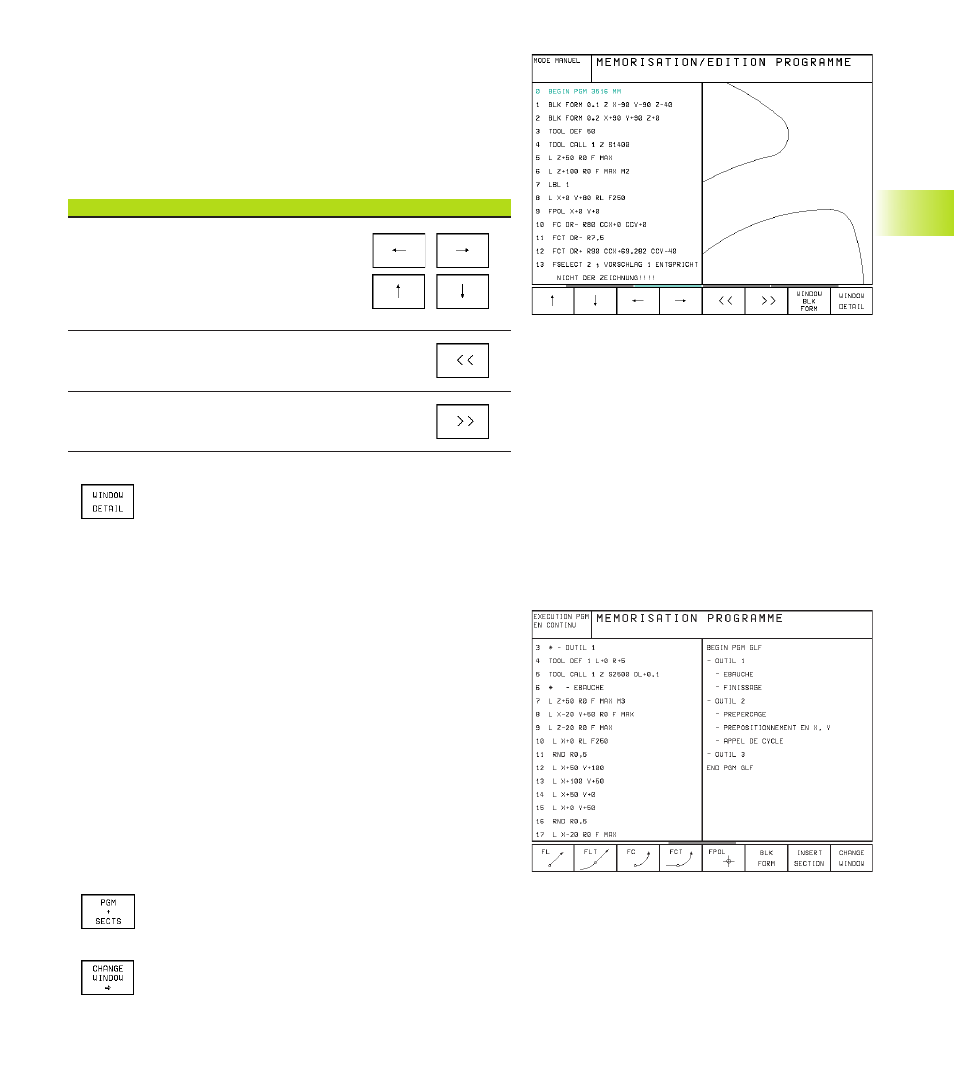

Agrandissement ou réduction de la projection
Vous pouvez vous-même définir la projection d‘un graphisme.
Sélectionner avec un cadre la projection pour l‘agrandissement ou
la réduction.
ú Sélectionner le menu de softkeys pour l‘agrandissement/réduction
de la projection (deuxième menu, cf. figure de droite)
Vous disposez des fonctions suivantes:
Fonction Softkey
Afficher le cadre et le décaler
Pour décaler, maintenir enfoncée
la softkey désirée
Diminuer le cadre – pour réduire, maintenir
la softkey enfoncée
Agrandir le cadre – pour agrandir, maintenir
la softkey enfoncée
ú Avec la softkey WINDOW DETAIL, prendre en compte
la zone sélectionnée
Pour rétablir la projection d‘origine, utilisez la softkey WINDOW
BLK FORM.
4.5 Articulation de programmes
La TNC vous offre la possibilité de commenter les programmes
d‘usinage à l‘aide de séquences d‘articulation; celles-ci sont
constituées de petits textes (244 caractères max.) de commentaires
ou titres portant sur les lignes suivantes du programme.
Des séquences d‘articulation appropriées permettent une meilleure
lisibilité et compréhension des programmes longs et complexes.
Elles facilitent notamment les modifications à apporter après-coup
au programme. Les séquences d‘articulation sont insérées dans le
programme d‘usinage. Elles peuvent être affichées dans une fenêtre
à part et y être également traitées et complétées. Pour réaliser une
articulation fine, vous disposez également d‘un second niveau: Les
textes du second niveau sont décalés vers la droite.
Afficher la fenêtre d‘articulation / changer de fenêtre active
ú Afficher la fenêtre d‘articulation: sélectionner la
répartition d‘écran PGM+SECTS
ú Changer la fenêtre active: appuyer sur la softkey
CHANGE WINDOW
