197 HEIDENHAIN TNC 426

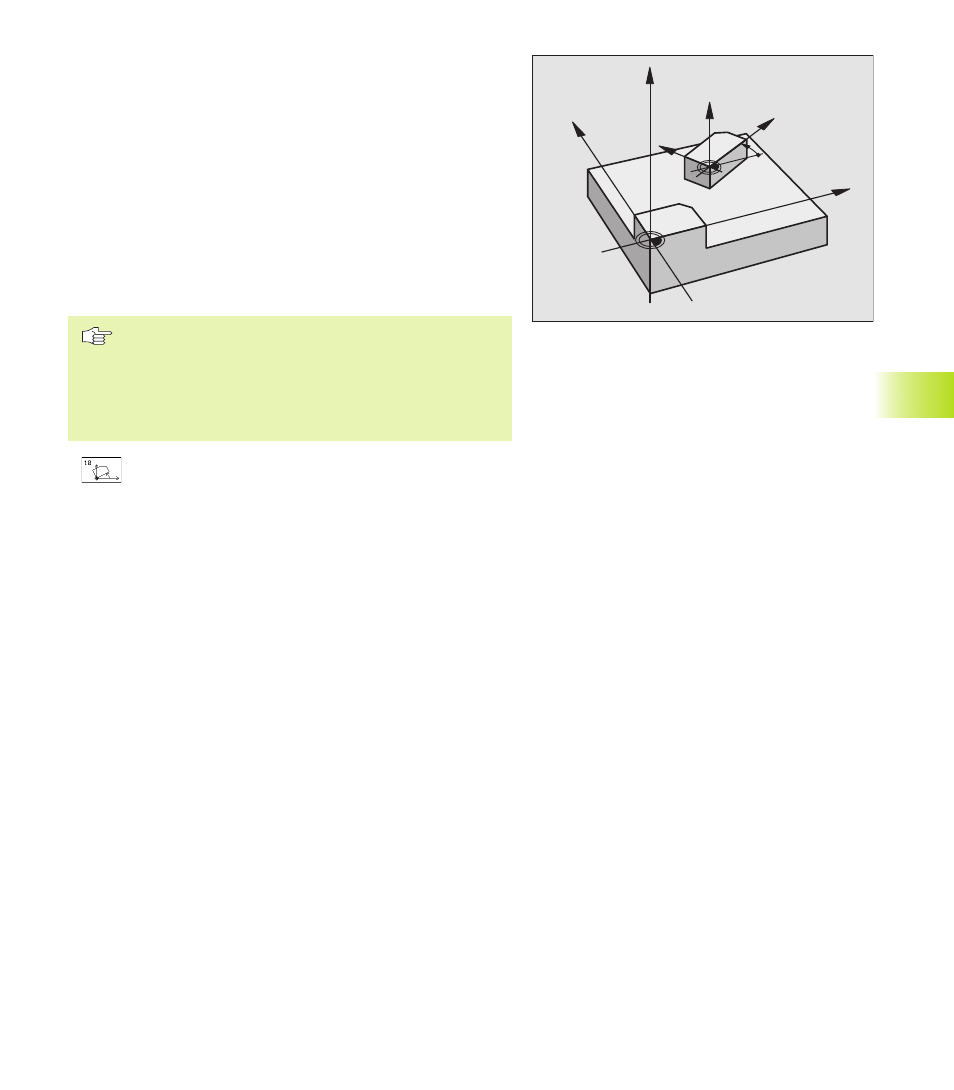

ROTATION (cycle 10)
A l‘intérieur d‘un programme, la TNC peut faire pivoter le système
de coordonnées dans le plan d‘usinage, autour du point zéro actif.
Effet
La ROTATION est active dès qu‘elle a été définie dans le
programme. Elle agit également en mode POSITIONNEMENT
AVEC INTRODUCTION MANUELLE. L‘angle de rotation actif
apparaît également dans l‘affichage d‘état supplémentaire.
Axes de référence pour l‘angle de rotation:
■ Plan X/Y axe X
■ Plan Y/Z axe Y
■ Plan Z/X axe de broche
Remarques avant que vous ne programmiez
La TNC annule une correction de rayon active si l‘on
définit le cycle 10. Si nécessaire, reprogrammer la
correction de rayon.
Après avoir défini le cycle 10, déplacez tous les axes afin
d‘activer la rotation.
ú ROTATION: introduire l‘angle de rotation en degré (°).
Plage d‘introduction: -360° à +360° (en absolu ou en
incrémental)
Annulation
Reprogrammer le cycle ROTATION avec un angle de rotation 0°.
Z
Z
X
X
Y
Y
8.7 Cy
cles de con
v
ersion de coor
données
