221
HEIDENHAIN TNC 426
1
0.2 F
amilles de pièces – par
amètr
es Q au lieu de v
aleurs numér
iques

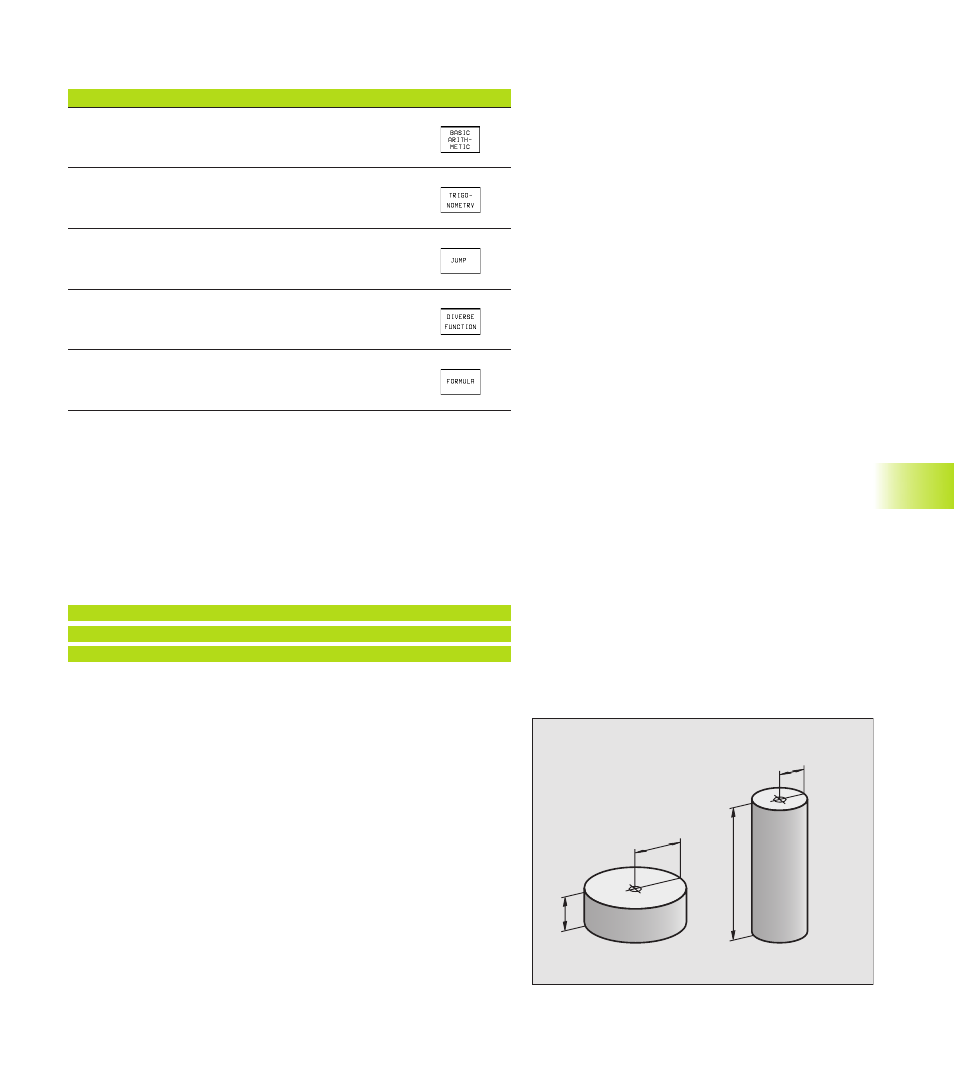

La TNC affiche les softkeys suivantes:
Groupe de fonctions
Softkey
Fonctions arithmétiques de base
(de l‘angl. basic arithmetic)
Fonctions angulaires
(de l‘angl. trigonometry)
Conditions si/alors, sauts
(de l‘angl. jumps)
Autres fonctions
(de l‘angl. diverse function)
Introduire directement une formule (de l‘angl. formula)
10.2 Familles de pièces – paramètres Q
au lieu de valeurs numériques
A l‘aide de la fonction des paramètres Q FN0: AFFECTATION, vous
pouvez affecter aux paramètres Q des valeurs numériques. Dans le
programme d‘usinage, vous remplacez alors la valeur numérique
par un paramètre Q.
Exemple de séquences CN
15 FN0: Q10 = 25
Affectation:
...
Q10 reçoit la valeur 25
25 L X +Q10
correspond à L X +25
Pour réaliser des familles de pièces, vous programmez, par
exemple, les dimensions caractéristiques de la pièce sous forme
de paramètres Q.
Pour l‘usinage des différentes pièces, vous affectez alors à chacun
de ces paramètres une autre valeur numérique.
Exemple
Cylindre avec paramètres Q
Rayon du cylindre R
= Q1
Hauteur du cylindre
H
=
Q2
Cylindre Z1
Q1 = +30
Q2 = +10
Cylindre Z2
Q1 = +10
Q2 = +50
Z1
Q1
Q2
Z2
Q1
Q2
