273 HEIDENHAIN TNC 426
Les cycles de digitalisation sont à programmer pour les
axes principaux X, Y et Z et les axes rotatifs A, B et C.
Les conversions de coordonnées ou la rotation de base
ne doivent pas être activées pendant la digitalisation.
La TNC ajoute la BLK FORM dans le fichier de données
digitalisées. Ce faisant, elle agrandit la pièce brute
définie dans le cycle ZONE du double de la valeur de
PM6310 (pour palpeur mesurant).
13.2 Programmer les cycles de
digitalisation
ú Appuyer sur la touche TOUCH PROBE
ú Avec les touches fléchées, sélectionner le cycle de digitalisation
ú Valider la sélection: appuyer sur la touche ENT
ú Répondre aux questions de dialogue de la TNC: introduisez sur le
clavier les valeurs correspondantes en validant chaque
introduction avec la touche ENT. Lorsque la TNC dispose de
toutes les informations, elle clôt automatiquement la définition du
cycle. Informations concernant les différents paramètres
d‘introduction: cf. descriptif de chaque cycle dans ce chapitre.
Définir la zone à digitaliser
Vous disposez de 2 cycles pour définir la zone à digitaliser. A l‘aide
du cycle 5 ZONE, vous pouvez définir une zone en forme de
parallélépipéde en palpant cette forme. Avec le palpeur mesurant,
une alternative consiste à sélectionner avec le cycle 15 ZONE un
tableau de points dans lequel a été définie la limitation de la zone
sous forme de tracé polygonal.

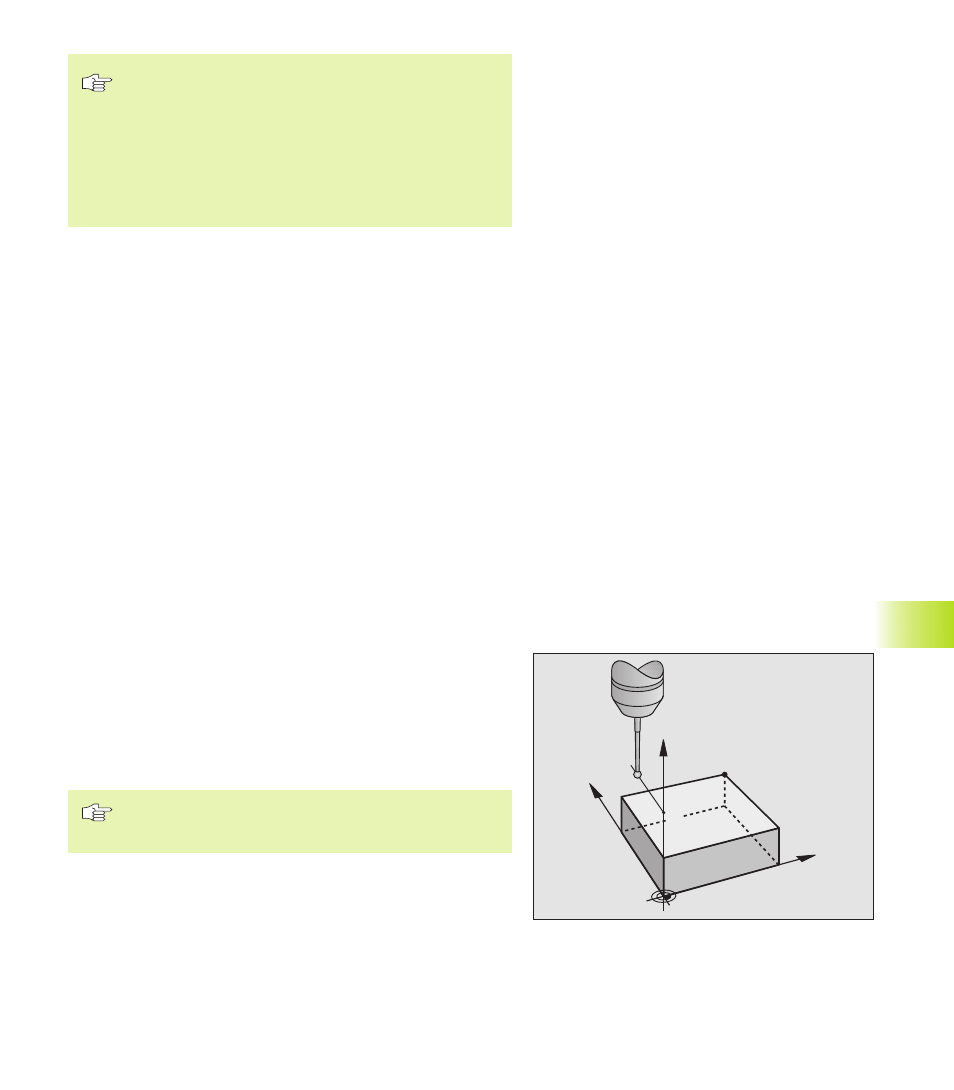

Définir la zone parallélépipédique à digitaliser
Vous définissez la zone à digitaliser comme parallélépipède par
indication des coordonnées min. et max. dans les trois axes
principaux X, Y et Z – comme pour définir la pièce brute BLK
FORM. Cf. figure de droite.
ú
NOM DE PGM DONNEES DIGITALISEES: nom du fichier où
seront mémorisées les données digitalisées.
Dans le menu écran de configuration de l‘interface de
données, introduisez en entier le chemin d‘accès vers
lequel la TNC doit mémoriser les données digitalisées
ú AXE TCH PROBE: introduire l‘axe du palpeur
ú ZONE POINT MIN: point min. de la zone à digitaliser
ú ZONE POINT MAX: point max. de la zone à digitaliser
ú HAUTEUR DE SECURITE: position dans l‘axe du palpeur
excluant toute collision entre la tige de palpage et le forme à
digitaliser.
13.2 Pr
ogr
ammer les cy
cles de digitalisation
Y
X
Z
MAX
Z
S
MIN
