133 HEIDENHAIN TNC 426
PERCAGE PROFOND (cycle 1)
1 Suivant l‘AVANCE F programmée, l‘outil perce de la position
actuelle jusqu‘à la première PROFONDEUR DE PASSE
2 La TNC rétracte l‘outil en avance rapide FMAX, puis le déplace à
nouveau à la première PROFONDEUR DE PASSE en tenant
compte de la distance de sécurité t.
3 La commande calcule automatiquement la distance de sécurité:
■ Profondeur de perçage jusqu‘à 30 mm: t = 0,6 mm
■ Profondeur de perçage > 30 mm: t = profondeur perçage/50
Distance de sécurité max.: 7 mm
4 Selon l‘AVANCE F programmée, l‘outil perce ensuite une autre
PROFONDEUR DE PASSE
5 La TNC répète ce processus (1 à 4) jusqu‘à ce que l‘outil ait
atteint la PROFONDEUR DE PERCAGE programmée
6 Une fois l‘outil rendu au fond du trou, la TNC le rétracte avec
FMAX à sa position initiale après avoir effectué une
TEMPORISATION pour brise-copeaux.
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) du plan d‘usinage avec correction
de rayon R0.
Programmer la séquence de positionnement du point
initial dans l‘axe de broche (DISTANCE D‘APPROCHE
au-dessus de la surface de la pièce).
Le signe du paramètre de cycle Profondeur détermine le
sens de l‘usinage.

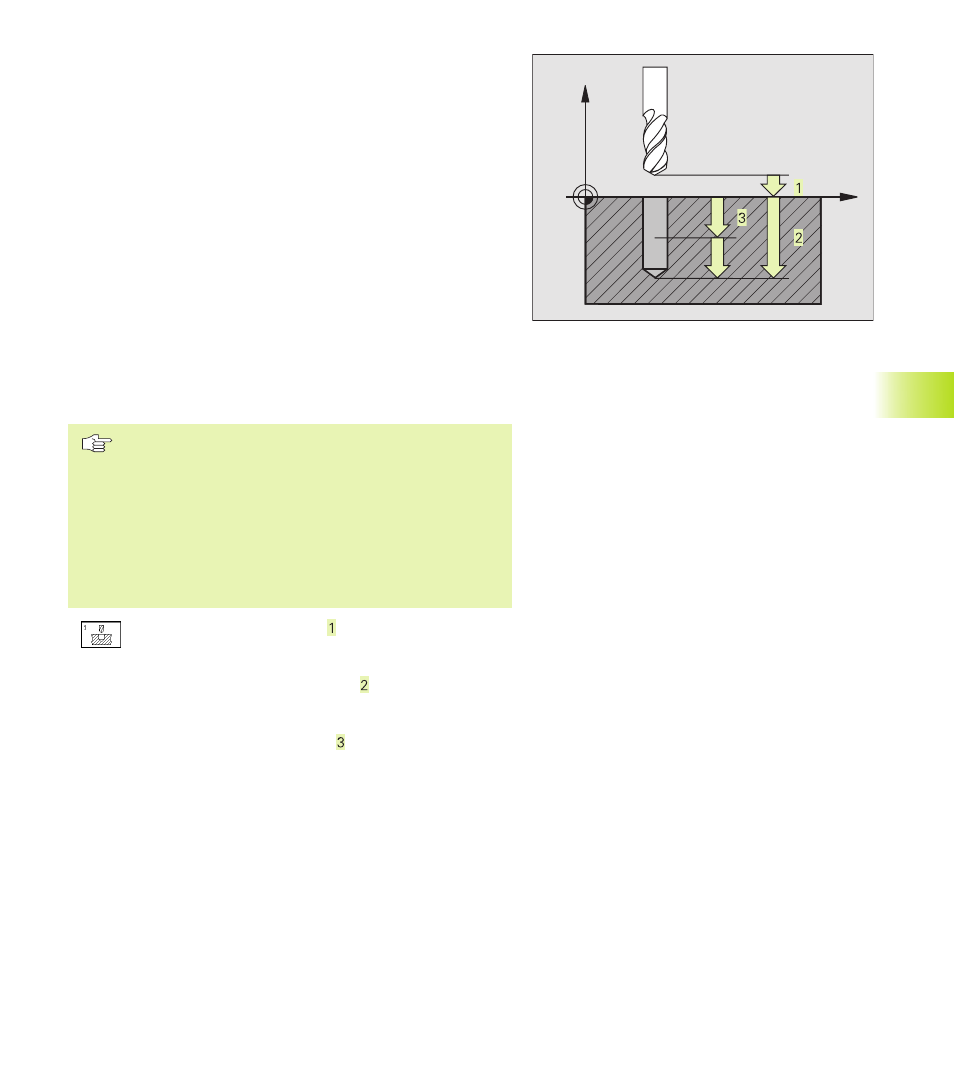

ú DISTANCE D‘APPROCHE (en incrémental):
distance entre la pointe de l‘outil (position initiale) et la
surface de la pièce
ú PROFONDEUR DE PERCAGE (en incrémental):
distance entre la surface de la pièce et le fond du trou
(pointe cônique du foret)
ú PROFONDEUR DE PASSE (en incrémental):
distance parcourue par l‘outil en une passe. L‘outil se
déplace en une passe à la PROFONDEUR lorsque:
■ PROF. DE PASSE = PROF. DE PERCAGE
■ PROF. DE PASSE > PROF. DE PERCAGE
La PROFONDEUR DE PERCAGE n‘est pas forcément
un multiple de la PROFONDEUR DE PASSE
ú TEMPORISATION EN SECONDES: durée de rotation
à vide de l‘outil au fond du trou pour briser les copeaux
ú AVANCE F: vitesse de déplacement de l‘outil lors du
perçage en mm/min.
8.2 Cy
cles de perçag
e
X
Z
