139 HEIDENHAIN TNC 426

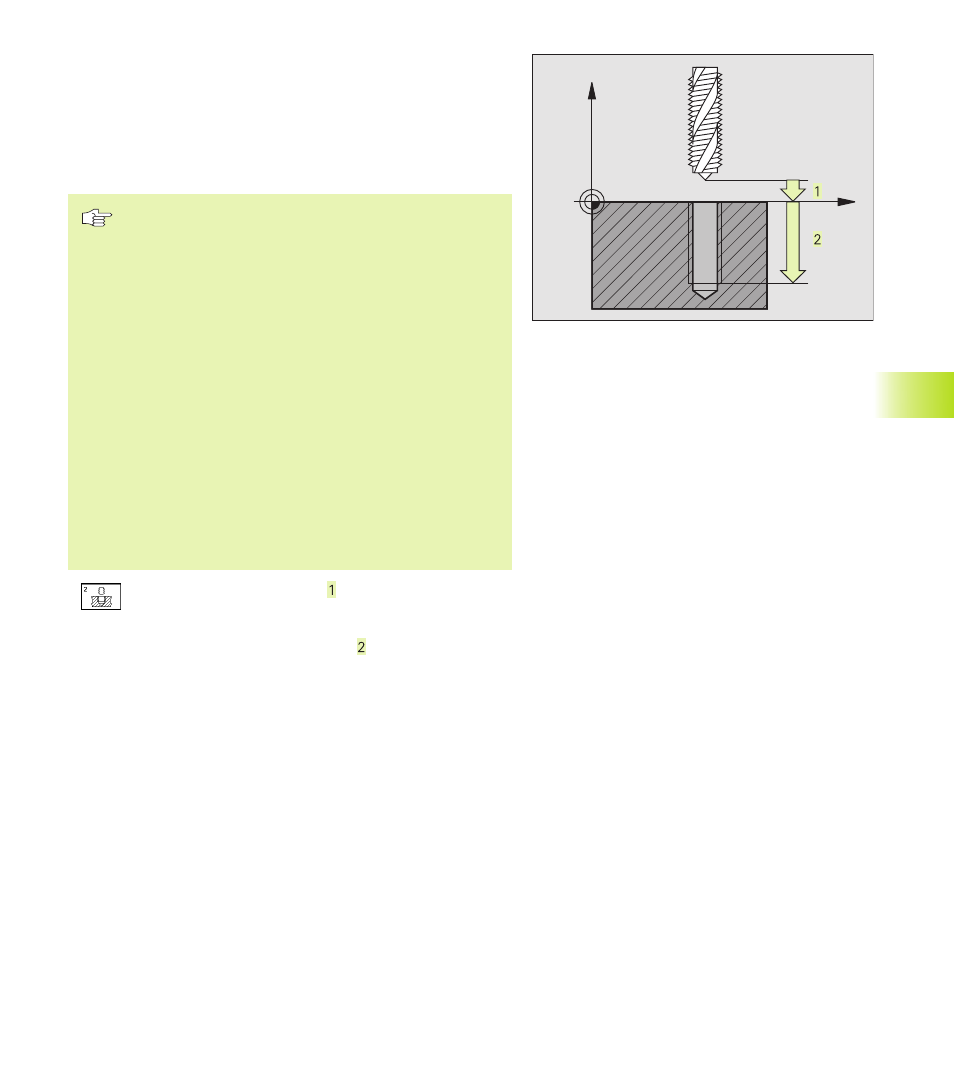

TARAUDAGE avec mandrin de compensation
(cycle 2)
1 L‘outil se déplace en une étape à la PROF. DE PERCAGE
2 Le sens de rotation de la broche est ensuite inversé et l‘outil est
rétracté à la position initiale après TEMPORISATION
3 A la position initiale, le sens de rotation est à nouveau inversé
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d‘usinage avec
CORRECTION DE RAYON R0.
Programmer la séquence de positionnement du point
initial dans l‘axe de broche (DISTANCE D‘APPROCHE
au-dessus de la surface de la pièce).
Le signe du paramètre PROFONDEUR détermine le sens
de l‘usinage.
L‘outil doit être bridé dans un mandrin de serrage
permettant une correction de longueur. Le mandrin sert à
compenser les tolérances d‘avance et de vitesse de
rotation en cours d‘usinage.
Pendant l‘exécution du cycle, le potentiomètre de broche
est inactif. Le potentiomètre d‘avance est encore
partiellement actif (définition par le constructeur de la
machine).
Pour le taraudage à droite, activer la broche avec M3, et
à gauche, avec M4.
ú DISTANCE D‘APPROCHE (en incrémental):
distance entre la pointe de l‘outil (position initiale) et la
surface de la pièce; valeur indicative: 4x pas de vis
ú PROFONDEUR DE PERCAGE (longueur du filet, en
incrémental): distance entre la surface de la pièce et la
fin du filet
ú TEMPORISATION EN SECONDES: introduire une
valeur comprise entre 0 et 0,5 seconde afin d‘éviter
que l‘outil ne se coince lors de son retrait
ú AVANCE F: vitesse de déplacement de l‘outil lors du
taraudage
Calcul de l‘avance: F = S x p
F: avance en mm/min.)
S: vitesse de rotation broche (tours/min.)
p: pas de vis (mm)
Dégagement en cas d‘interruption du programme
Si vous appuyez sur la touche stop externe pendant le taraudage, la
TNC affiche une softkey vous permettant de dégager l‘outil.
