8 Programmation: Cycles 174

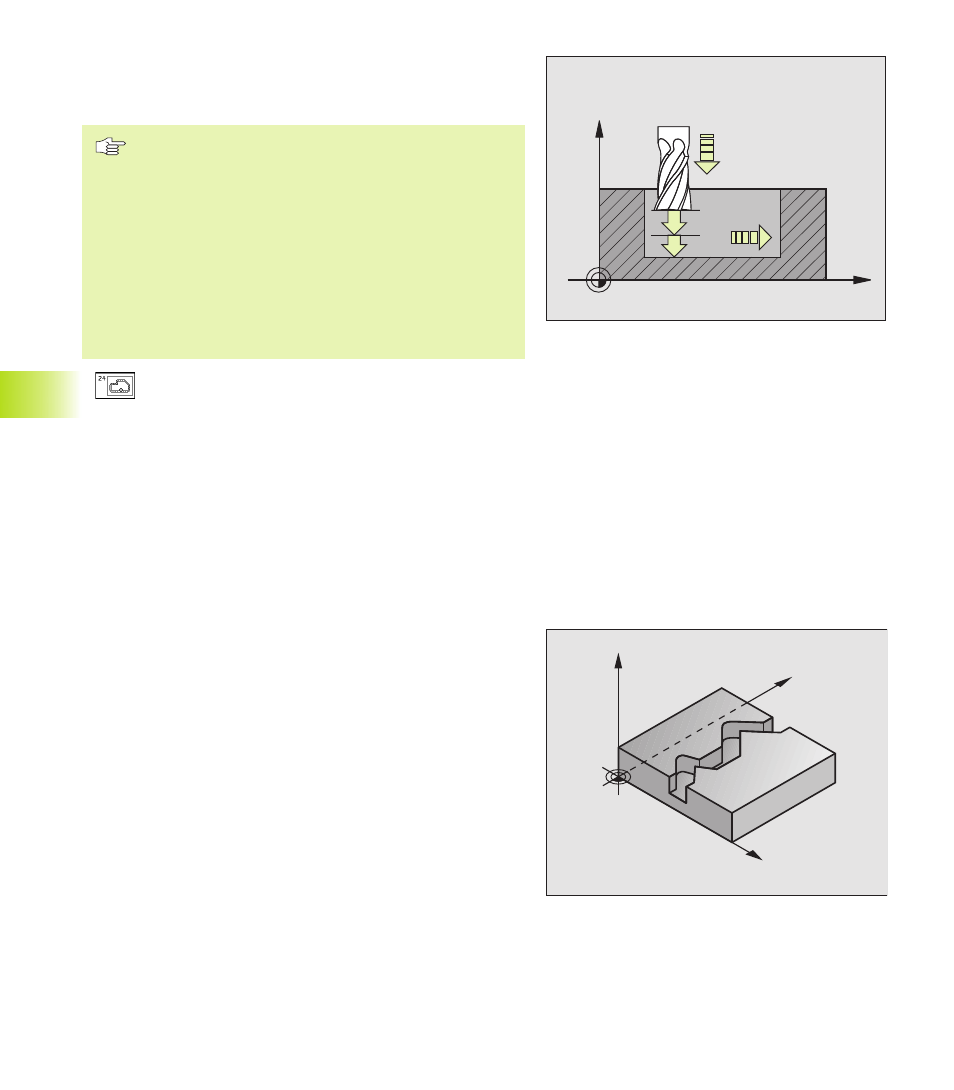

FINITION LATERALE (cycle 24)
La TNC déplace l‘outil sur une trajectoire circulaire tangentielle aux
courtours partiels. Chaque contour partiel sera fini séparément.
Remarques avant que vous ne programmiez
La somme de la SUREPAISSEUR LATERALE DE
FINITION (Q14) et du rayon de l‘outil d‘évidement doit
être inférieure à la somme de la SUREPAISSEUR
LATERALE DE FINITION (Q3,cycle 20) et du rayon de
l‘outil d‘évidement.
Si vous exécutez le cycle 14 sans avoir avant évidé avec
le cycle 22, le calcul indiqué plus haut reste valable; le
rayon de l‘outil d‘évidement a alors la valeur „0“.
La TNC calcule automatiquement le point initial pour la
finition. Celui-ci dépend des relations d‘emplacement à
l‘intérieur de la poche.
ú SENS DE ROTATION ? SENS HORAIRE = –1 Q9:
Sens de l‘usinage:
+1: rotation sens anti-horaire
–1: rotation sens horaire
ú PROFONDEUR DE PASSE Q10 (en incrémental):
distance parcourue par l‘outil en une passe
ú AVANCE PLONGEE EN PROFONDEUR Q11: avance
de plongée
ú AVANCE D‘EVIDEMENT Q12: avance de fraisage
ú SUREP. FINITION LATERALE Q14 (en incrémental):
surépaisseur pour finition répétée; le dernier résidu de
finition est évidé si vous programmez Q14 = 0
TRACE DE CONTOUR (cycle 25)
En liaison avec le cycle 14 CONTOUR, ce cycle permet d‘usiner
également des contour „ouverts“: Le début et la fin du contour ne
coïncident pas.
Le cycle 25 TRACE DE CONTOUR présente des avantages
considérables par rapport à l‘usinage d‘un contour ouvert à l‘aide de
séquences de positionnement:
■ La TNC contrôle l‘usinage au niveau des contres-dépouilles et
endommagements du contour. Utilisez le graphisme de test
■ Si le rayon d‘outil est trop grand, il convient éventuellement de
réusiner le contour aux angles internes
■ L‘usinage est réalisé en continu, en avalant ou en opposition. Le
type de fraisage est même conservé lorsque les contours sont
inversés en image miroir
■ Sur plusieurs passes, la TNC peut déplacer l‘outil dans un sens
ou dans l‘autre: La durée d‘usinage s‘en trouve ainsi réduite
■ Vous pouvez introduire des surépaisseurs afin de réaliser
l‘ébauche et la finition en plusieurs passes
Y
X
Z
8.5 Cy
cles SL
X
Z
Q11
Q12
Q10
