HEIDENHAIN TNC 426
ú

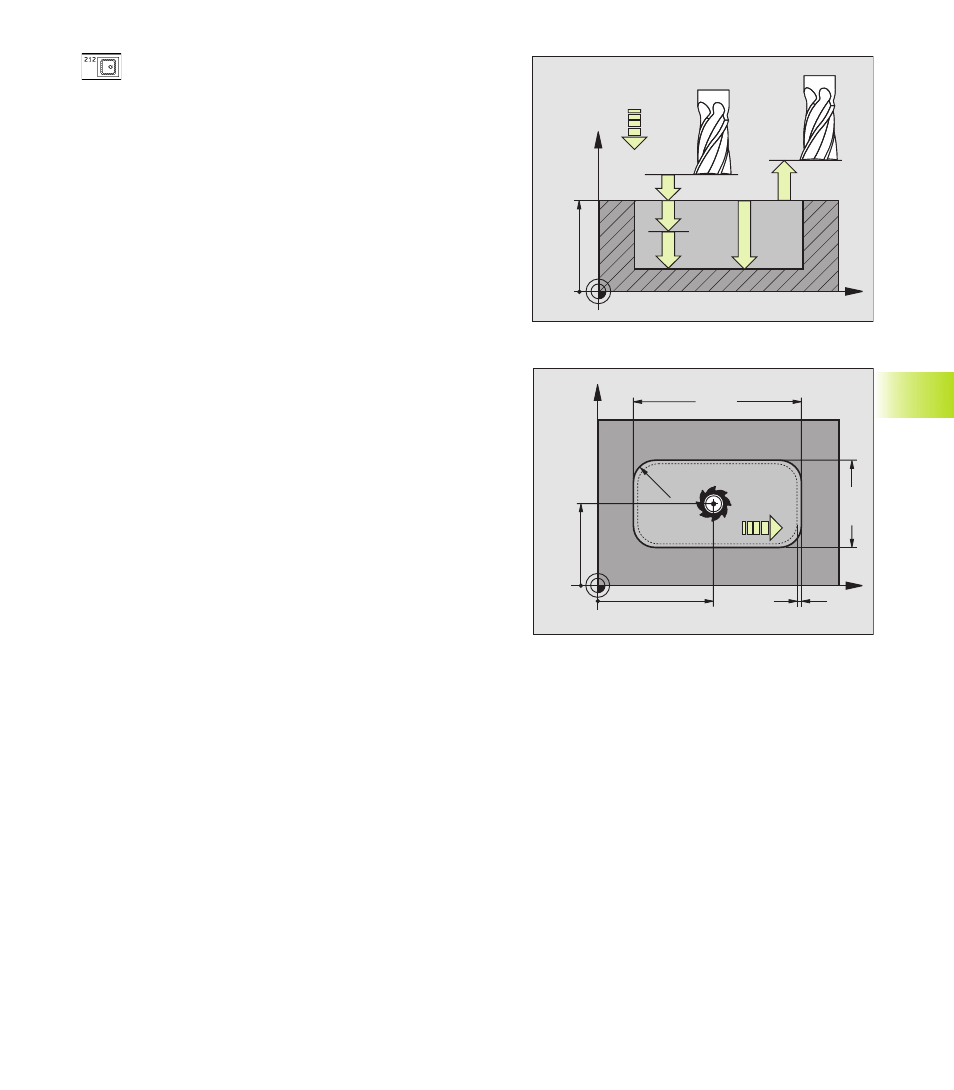

DISTANCE D‘APPROCHE Q200 (en incrémental):
distance entre la pointe de l‘outil et la surface de la
pièce
ú
PROFONDEUR Q201 (en incrémental): distance entre
la surface de la pièce et le fond de la poche
ú
AVANCE PLONGEE EN PROFONDEUR Q206:
vitesse de déplacement de l‘outil lors du déplacement
jusqu‘à la PROFONDEUR, en mm/min. Si vous
plongez dans la matière, introduisez une faible valeur;
si un pré-évidement a déjà été effectué, introduisez
une avance plus élevée
ú
PROFONDEUR DE PASSE Q202 (en incrémental):
distance parcourue par l‘outil en une passe. Introduire
une valeur supérieure à 0.
ú
AVANCE DE FRAISAGE Q207: vitesse de
déplacement de l‘outil lors du fraisage, en mm/min.
ú
COORD. SURFACE PIECE Q203 (en absolu):
Coordonnée de la surface de la pièce
ú
2ème DISTANCE D‘APPROCHE Q204 (en
incrémental): coordonnée dans l‘axe de broche
excluant toute collision entre l‘outil et la pièce
(matériels de bridage).
ú
CENTRE 1er AXE Q216 (en absolu): centre de la
poche dans l‘axe principal du plan d‘usinage
ú
CENTRE 2ème AXE Q217 (en absolu): centre de la
poche dans l‘axe auxiliaire du plan d‘usinage
ú
1er CÔTE Q218 (en incrémental): longueur de la
poche parallèle à l‘axe principal du plan d‘usinage
ú
2ème CÔTE Q219 (en incrémental): longueur de la
poche parallèle à l‘axe auxiliaire du plan d‘usinage
ú
RAYON D‘ANGLE Q220: rayon de l‘angle de poche
ú
SUREPAISSEUR 1er AXE Q221(en incrémental):
surépaisseur dans l‘axe principal du plan d‘usinage;
elle se réfère à la longueur de la poche
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
8.3 Cy
cles de fr
aisag
e de poc
hes,
t
enons et r
a
inur
es
X
Y
Q219
Q218
Q217
Q216
Q207
Q221
Q220
