6 Programmation: Programmer les contours
6.5 Cont
our
nag
es – coor
données polair
es

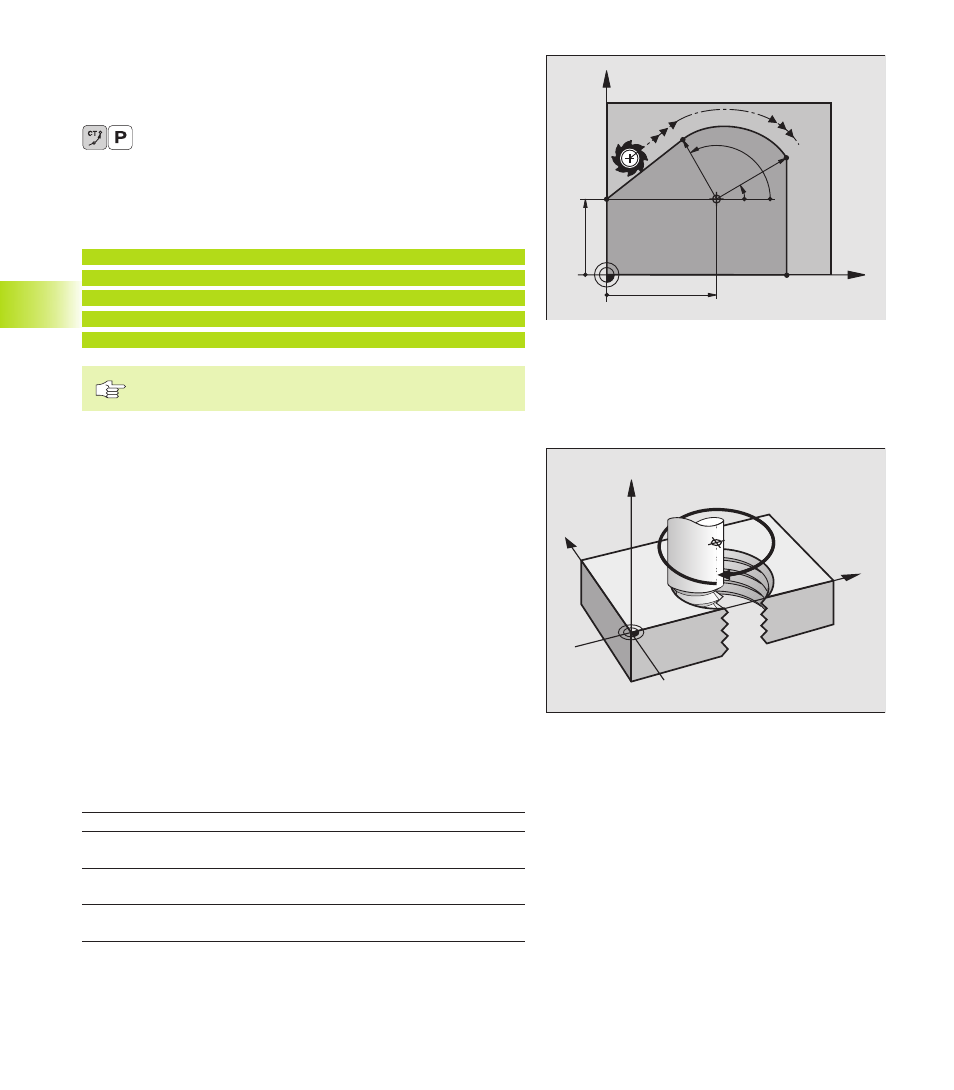

Trajectoire circulaire CTP avec raccord. tangentiel
L‘outil se déplace sur une trajectoire circulaire qui se raccorde par
tangentement à un élément de contour précédent.
ú
RAYON POLAIRE PR: distance entre le point final de
la trajectoire circulaire et le pôle CC
ú
ANGLE POLAIRE PA: position angulaire du point
final de la trajectoire circulaire
Exemple de séquences CN
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
Le pôle CC n‘est pas le centre du cercle de contour!
Trajectoire hélicoïdale (hélice)
Une trajectoire hélicoïdale est la conjonction d‘une trajectoire
circulaire et d‘un déplacement linéaire qui lui est perpendiculaire.
Vous programmez la trajectoire circulaire dans un plan principal.
Vous ne pouvez programmer les contournages pour la trajectoire
hélicoïdale qu‘en coordonnées polaires.
Applications
■
Taraudage et filetage avec grands diamètres
■
Rainures de graissage
Calcul de la trajectoire hélicoïdale
Pour programmer, il vous faut disposer de la donnée incrémentale
de l‘angle total parcouru par l‘outil sur la trajectoire hélicoïdale ainsi
que de la hauteur totale de la trajectoire hélicoïdale.
Pour le calcul dans le sens du fraisage, de bas en haut, on a:
X
Y
40
35
CC
30°
120°
R30
R25
Y
X
Z
CC
Nombre de rotations n
Hauteur totale h
Angle total
incrémental IPA
Angle initial IPA
Coordonnée initiale Z
Longueur filet + dépassement de
course en début et fin de filet
Pas de vis P x nombre de rotations n
Nombre de rotations x 360°
Angle pour début du filet + angle pour
dépassement de course
Pas de vis P x (rotations +
dépassement course en début de filet)
