8 Programmation: Cycles

200

PLAN D‘USINAGE (cycle 19)

Les fonctions d‘inclinaison du plan d‘usinage sont
adaptées par le constructeur de la machine à la TNC et à
votre machine. Sur certaines têtes pivotantes (plateaux
inclinés), le constructeur de la machine définit si les
angles programmés dans le cycle doivent être interprétés
comme coordonnées des axes rotatifs ou comme angles
solides. Consultez le manuel de votre machine.

L‘inclinaison du plan d‘usinage est toujours réalisée
autour du point zéro actif.
Principes de base: cf. „2.5 Inclinaison du plan d‘usinage“:
Lisez entièrement ce paragraphe!

Effet

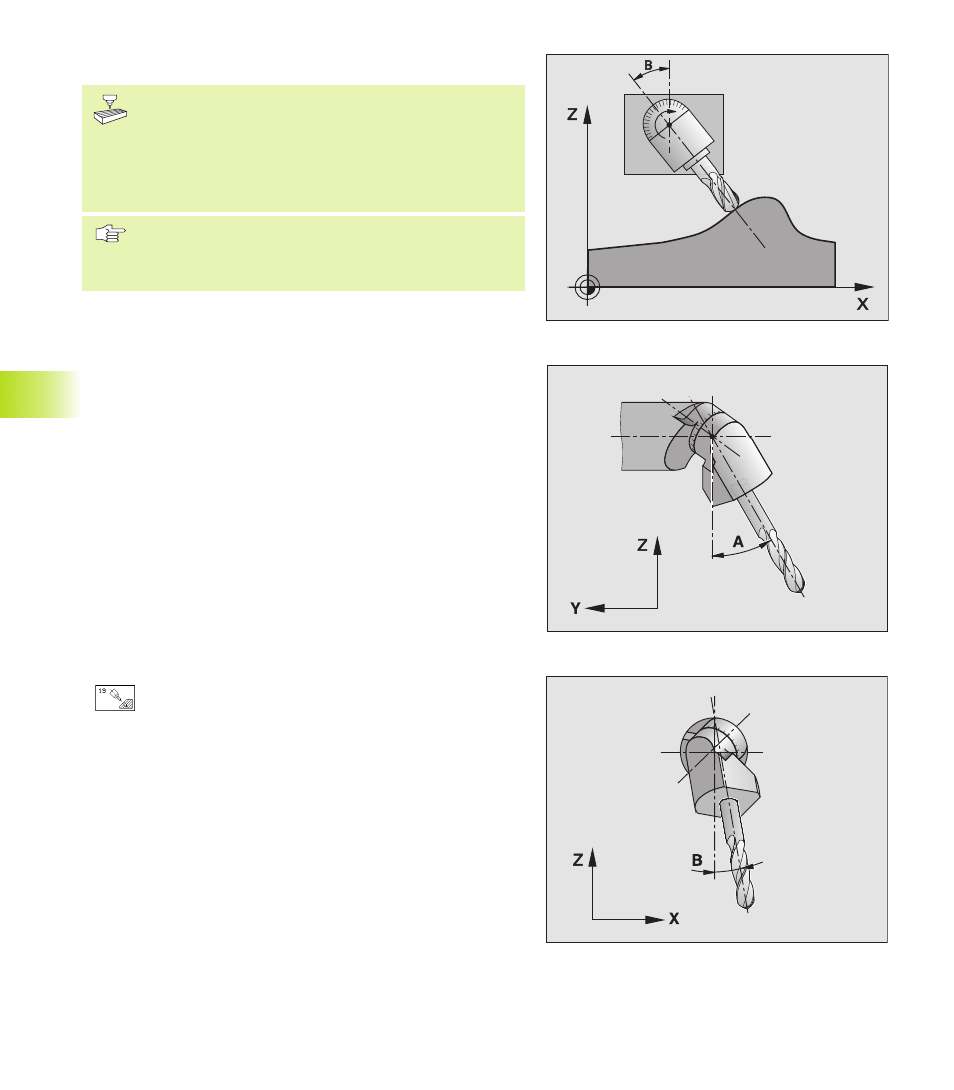

Dans le cycle 19, vous définissez la position du plan d‘usinage en
introduisant des angles d‘inclinaison. Ceux-ci décrivent soit
directement la position des axes rotatifs (cf. figure de droite, en
haut), soit les composantes angulaires d‘un vecteur spatial (dépend
de la machine, cf. figure de droite, au centre).

Lorsque vous programmez les composantes angulaires du vecteur
spatial, la TNC calcule automatiquement la position angulaire des
axes inclinés. La TNC calcule la position du vecteur spatial – et
donc celle de l‘axe de broche – en faisant pivoter le système de
coordonnées machine. La suite chronologique des rotations
destinées au calcul du vecteur spatial est déterminée: La TNC fait
pivoter tout d‘abord l‘axe A, puis l‘axe B et enfin, l‘axe C.

Le cycle 19 est actif dès qu‘il a été défini dans le programme. Dès
que vous déplacez un axe dans le système incliné, la correction de
cet axe est activée. Si la correction doit agir sur tous les axes, vous
devez déplacer tous les axes.

Si vous avez mis sur ACTIF la fonction EXECUTION DE
PROGRAMME INCLINAISON en mode MANUEL, (cf. „2.5
Inclinaison du plan d‘usinage“), la valeur angulaire du cycle 19
introduite dans ce menu sera écrasée.

ú

AXE ET ANGLE DE ROTATION: axe rotatif incliné
avec son angle de rotation; programmer par softkeys
les axes rotatifs A, B et C.

Annulation
Pour annuler les angles d‘inclinaison, redéfinir le cycle PLAN
D‘USINAGE et introduire 0° pour tous les axes rotatifs. Puis,
redéfinir encore le cycle PLAN D‘USINAGE et valider la question de
dialogue avec la touche „NO ENT“. Vous désactiver la fonction de
cette manière.

8.7 Cy

cles de con

v

ersion de coor

données
