8 Programmation: Cycles
154

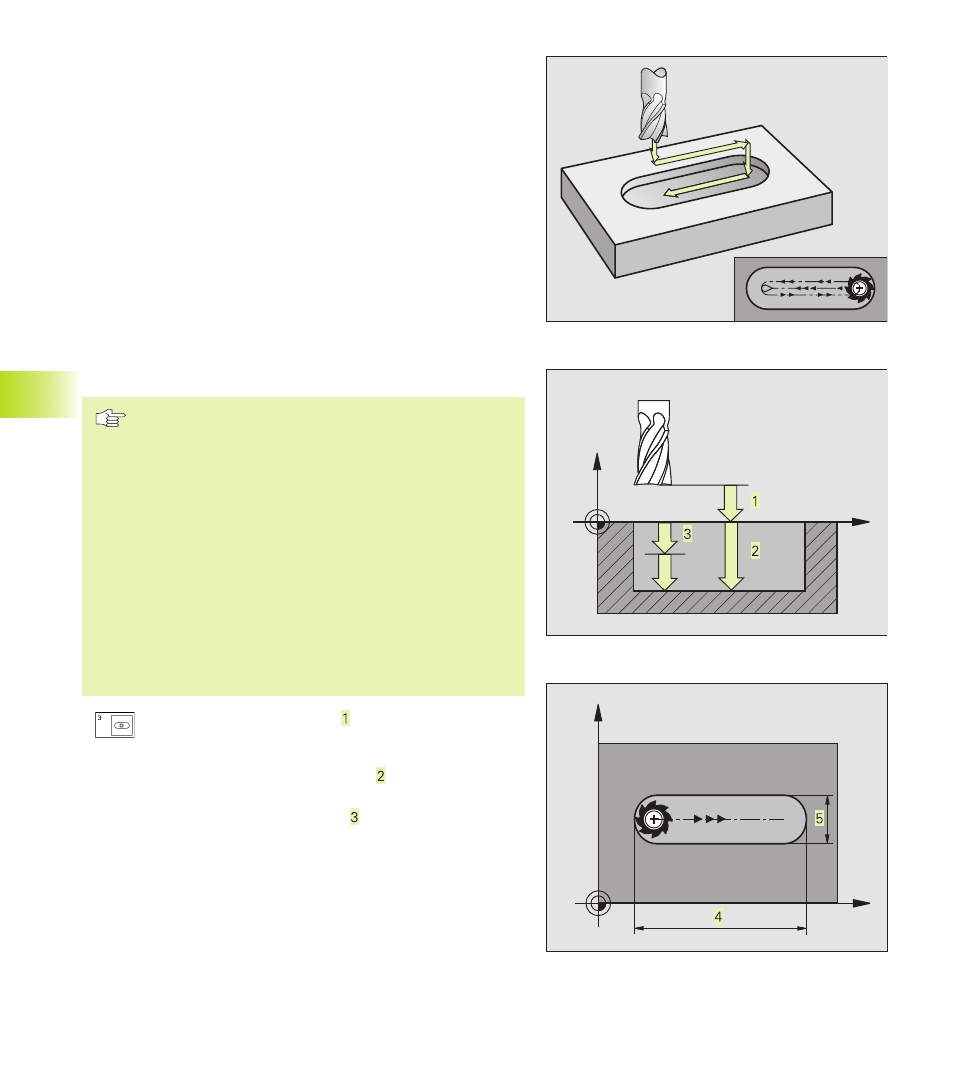

RAINURAGE (cycle 3)
Ebauche
1 Partant de la position initiale, l‘outil plonge dans la pièce et fraise
dans le sens longitudinal de la rainure
2 A la fin de la rainure, l‘outil effectue une PLONGEE EN
PROFONDEUR et fraise en sens inverse
Ce processus est répété jusqu‘à ce que la PROFONDEUR DE
FRAISAGE programmée soit atteinte
Finition
3 Au fond de la rainure, la TNC déplace l‘outil sur une trajectoire
circulaire tangentielle au contour externe. L‘outil effectue ensuite
la finition du contour en avalant (avec M3)
4 Pour terminer, l‘outil retourne enfin avec FMAX à la DISTANCE
D‘APPROCHE
Si le nombre de passes est impair, l‘outil retourne à la position
initiale en tenant compte de la DISTANCE D‘APPROCHE
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial dans le plan d‘usinage – centre de la rainure (2ème
CÔTE) et avec décalage dans la rainure de la valeur du
rayon d‘outil – avec CORRECTION DE RAYON R0.
Programmer la séquence de positionnement du point
initial dans l‘axe de broche (DISTANCE D‘APPROCHE
au-dessus de la surface de la pièce).
Le signe du paramètre PROFONDEUR détermine le sens
de l‘usinage.
Utiliser une fraise à denture frontale (DIN 844) ou
effectuer un pré-perçage au point initial.
Le diamètre de la fraise ne doit pas être supérieur à la
LARGEUR DE LA RAINURE et pas inférieur à la moitié
de la LARGEUR DE LA RAINURE.
ú
DISTANCE D‘APPROCHE
(en incrémental):
distance entre la pointe de l‘outil (position initiale) et la
surface de la pièce
ú
PROFONDEUR DE FRAISAGE
(en incrémental):
distance entre surface de la pièce et fond de la poche
ú
PROFONDEUR DE PASSE
(en incrémental):
distance parcourue par l‘outil en une passe. L‘outil se
déplace en une passe à la PROFONDEUR lorsque:
■
PROF. DE PASSE égale à la PROFONDEUR
■
PROF. DE PASSE supérieure à la PROFONDEUR
