189 HEIDENHAIN TNC 426

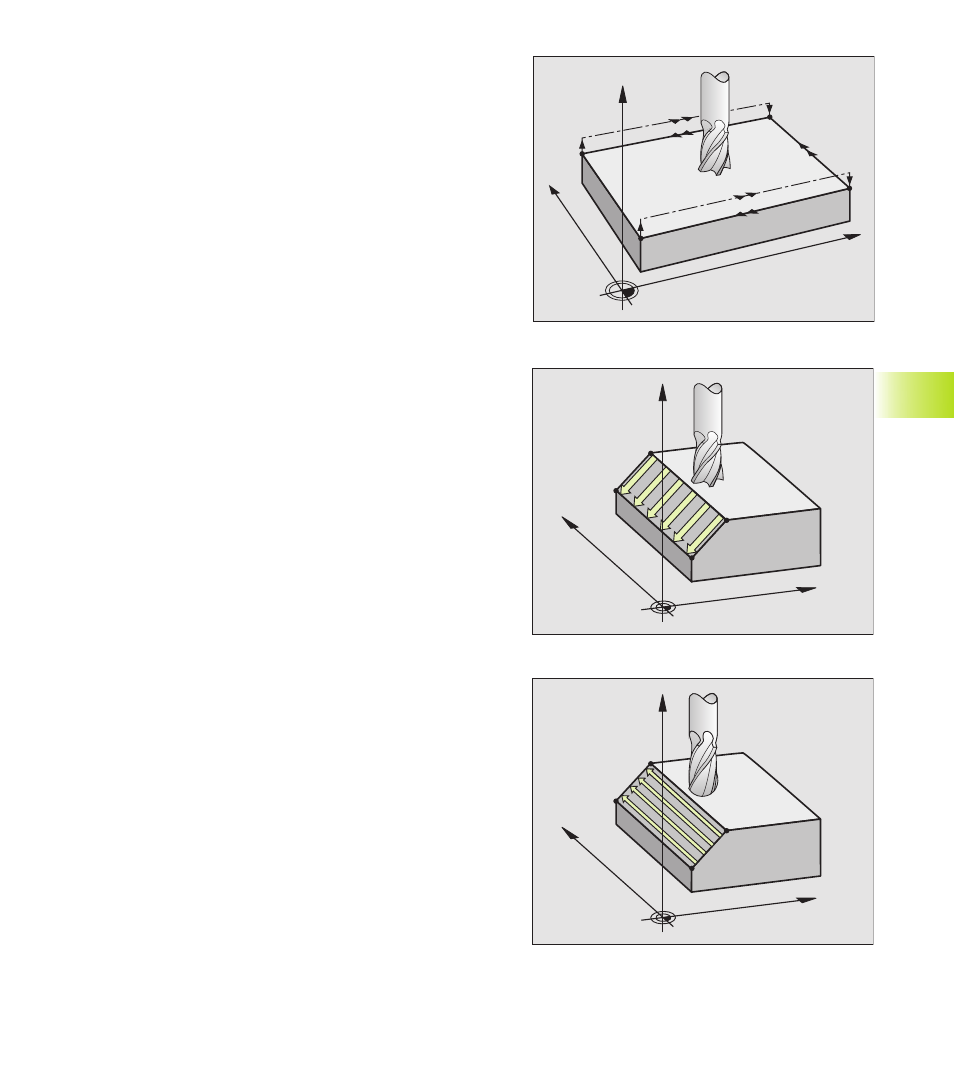

SURFACE REGULIERE (cycle 231)
1 En partant de la position actuelle et en suivant une trajectoire
linéaire 3D, la TNC positionne l‘outil au point initial 1
2 L‘outil se déplace ensuite suivant l‘AVANCE DE FRAISAGE
programmée jusqu‘au point final 2
3 A cet endroit, la TNC déplace l‘outil en rapide FMAX, de la valeur
du rayon d‘outil dans le sens positif de l‘axe de broche, puis le
rétracte au point initial 1
4 Au point initial 1, la TNC déplace à nouveau l‘outil à la dernière
valeur Z abordée
5 La TNC décale ensuite l‘outil sur les trois axes, du point 1 en
direction du point 4 sur la ligne suivante
6 Puis l‘outil déplace l‘outil au point final de cette ligne. La TNC
calcule le point final à partir du point 2 et d‘un décalage en
direction du point 3
7 L‘usinage ligne-à-ligne est répété jusqu‘à ce que la surface
programmée soit entièrement usinée
8 Pour terminer, la TNC positionne l‘outil de la valeur de son
diamètre, au-dessus du point programmé le plus élevé dans l‘axe
de broche
Sens de coupe
Le point initial, de même que le sens du fraisage est facultatif dans
la mesure où la TNC exécute systématiquement les différentes
coupes en allant du point 1 au point 2 et effectue une trajectoire
globale du point 1/2 au point 3/4. Vous pouvez programmer le point
1 à chaque angle de la surface à usiner.
Vous pouvez optimiser la qualité de surface en utilisant des fraises
deux tailles:
■ coupe en descendant (coordonnée du point 1 dans l‘axe de
broche supérieure à la coordonnée du point 2 dans l‘axe de
broche) pour surfaces à faible pente.
■ coupe en remontant (coordonnée du point 1 dans l‘axe de broche
inférieure à la coordonnée du point 2 dans l‘axe de broche) pour
surfaces à forte pente.
■ pour les surfaces gauches, programmer le déplacement principal
(du point 1 vers le point 2) dans le sens de la pente la plus forte.
Cf. figure de droite, au centre.
Vous pouvez optimiser la qualité de surface en utilisant des fraises
à crayon:
■ pour les surfaces gauchies, programmer le déplacement principal
(du point 1 vers le point 2) perpendiculairement au sens de la
pente la plus forte. Cf. figure de droite, en bas.
8.6 Cy
cles d'usinag
e ligne-à-ligne
X
Y
Z
X
Y
Z
X
Y
Z
