Pré-positionnement
Au début d‘un programme d‘usinage, pré-positionnez l‘outil de
manière à éviter que l‘outil et la pièce ne soient endommagés.
Elaboration de séquences de programme à l‘aide des touches
de contournage
A l‘aide des touches de fonctions de contournage, vous ouvrez le
dialogue conversationnel en Texte clair. La TNC réclame toutes les
informations et insère la séquence de programme à l‘intérieur du
programme d‘usinage.
Exemple – Programmation d‘une droite:

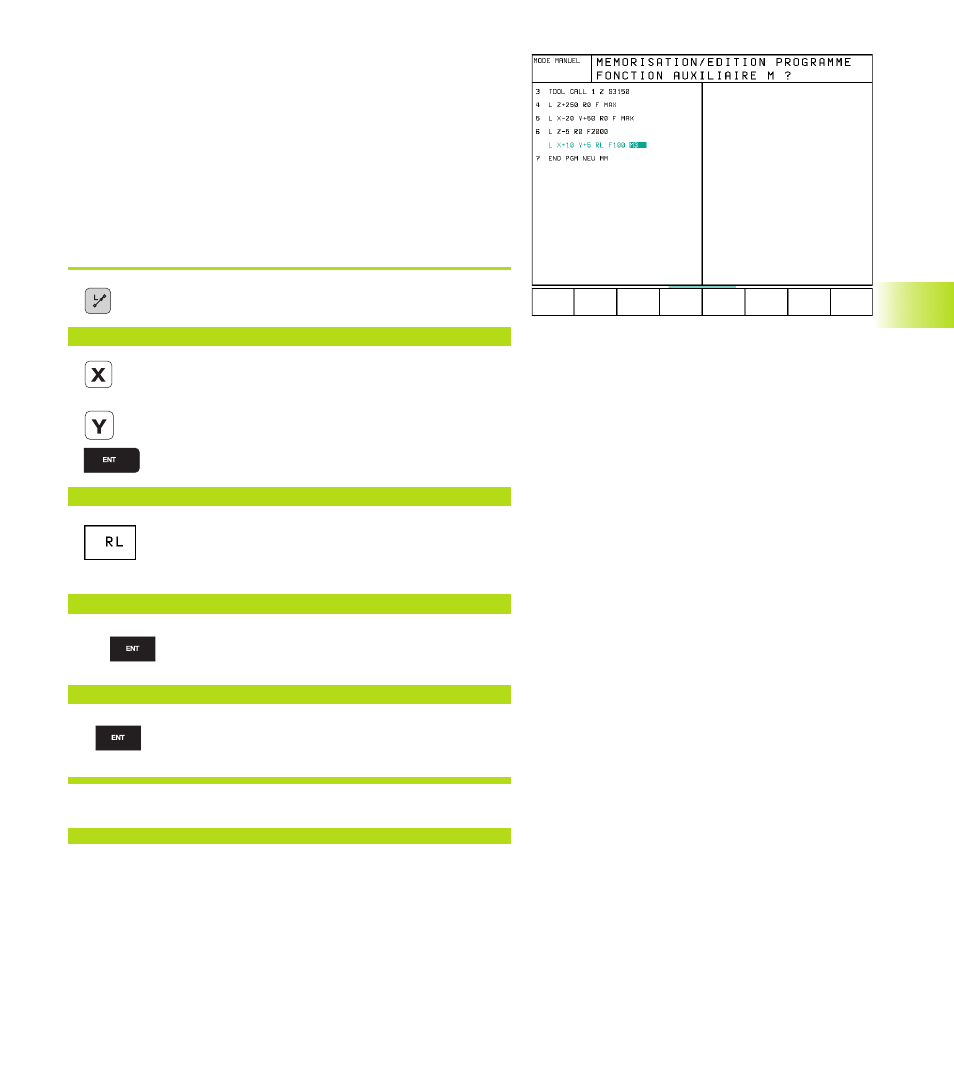

Ouvrir le dialogue de programmation: Ex. Droite
COORDONNEES ?
<
10 Introduire les coordonnées du point final de la
droite
5
CORR RAYON: RL/RR/PAS DE CORR. ?
<
Sélectionner la correction de rayon: Ex. appuyer
sur la softkey RL; l‘outil se déplace à gauche du
contour
AVANCE F=? / F MAX = ENT
<
100
Introduire l‘avance et valider avec la touche
ENT: Ex. 100 mm/min.
FONCTION AUXILIAIRE M ?
<
3
Introduire la fonction auxiliaire, par ex. M3 et
fermer le dialogue avec la touche ENT
Le programme d‘usinage affiche la ligne:
L X+10 Y+5 RL F100 M3
