8 Programmation: Cycles
162

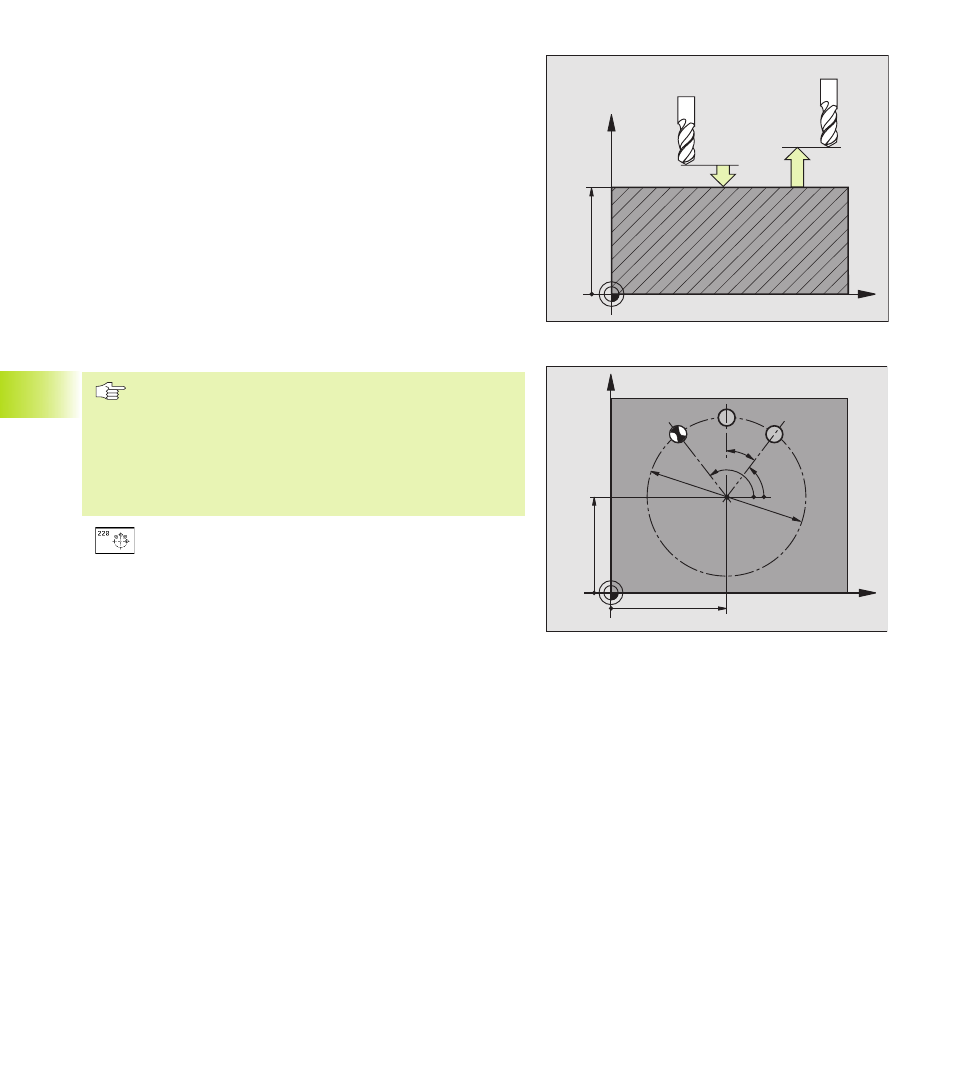

MOTIFS DE POINTS SUR UN CERCLE (cycle 220)
1 La TNC positionne l‘outil de la position actuelle jusqu‘au point
initial de la première opération d‘usinage.
Etapes:
■
Aborder la 2ème DISTANCE D‘APPROCHE (axe de broche)
■
Aborder le point initial dans le plan d‘usinage
■
Aller à la DISTANCE D‘APPROCHE au-dessus de la pièce
(axe de broche)
2 A partir de cette position, la TNC exécute le dernier cycle
d‘usinage défini
3 Pour terminer, la TNC positionne l‘outil en suivant un
déplacement linéaire jusqu‘au point initial de l‘opération d‘usinage
suivante; l‘outil est positionné à la DISTANCE D‘APPROCHE (ou
à la 2ème DISTANCE D‘APPROCHE)
4 Ce processus (1 à 3) est répété jusqu‘à ce que toutes les
opérations d‘usinage aient été exécutées
Remarques avant que vous ne programmiez
Le cycle 220 est actif avec DEF, c‘est-à-dire qu‘il appelle
automatiquement le dernier cycle d‘usinage défini
Si vous combinez l‘un des cycles d‘usinage 200 à 215
avec le cycle 220, la DISTANCE D‘APPROCHE, la
surface de la pièce et la 2ème DISTANCE D‘APPROCHE
programmées dans le cycle 220 sont actives.
ú
CENTRE 1er AXE Q216 (en absolu): centre du cercle
primitif dans l‘axe principal du plan d‘usinage
ú
CENTRE 2ème AXE Q217 (en absolu): entre du cercle
primitif dans l‘axe auxiliaire du plan d‘usinage
ú
DIAMETRE DU CERCLE PRIMITIF Q244: diamètre du
cercle primitif
ú
ANGLE INITIAL Q245 (en absolu): angle compris
entre l‘axe principal du plan d‘usinage et le point initial
du premier usinage sur le cercle primitif
ú
ANGLE FINAL Q246 (en absolu): angle compris entre
l‘axe principal du plan d‘usinage et le point initial de
l‘usinage suivant sur le cercle primitif ; introduire
l‘ANGLE FINAL différent de l‘ANGLE INITIAL; si
l‘ANGLE FINAL est plus grand que l‘ANGLE INITIAL,
l‘usinage est exécuté dans le sens anti-horaire; dans le
cas contraire, il est exécuté dans le sens horaire
ú
INCREMENT ANGULAIRE Q247 (en incrémental):
angle séparant deux opérations d‘usinage sur le cercle
primitif ; si l‘INCREMENT ANGULAIRE est égal à 0, la
TNC le calcule à partir de l‘ANGLE INITIAL et de
l‘ANGLE FINAL; si un INCREMENT ANGULAIRE a été
programmé, la TNC ne prend pas en compte l‘ANGLE
FINAL; le signe de l‘INCREMENT ANGULAIRE
détermine le sens de l‘usinage (- = sens horaire)
8.4 Cy
cles d'usinag
e de motifs de points
X
Z
Q200
Q203
Q204
X
Y
Q217
Q216
Q247
Q245
Q244
Q246
N = Q241
