12 Systèmes de palpage 3D 262
Afficher les valeurs d‘étalonnage
Les facteurs de correction et rapports de force sont mémorisés
dans la TNC qui les prendra en compte lors des utilisations
ultérieures du palpeur mesurant.
Pour afficher les valeurs mémorisées, appuyez sur la softkey 3D
CAL.
Compenser le désaxage de la pièce
La TNC peut compenser mathématiquement un désaxage de la
pièce au moyen d‘une „rotation de base“.
Pour cela, la TNC initialise l‘angle de rotation à l‘angle qu‘une
surface de la pièce doit former avec l‘axe angulaire de référence
angulaire. Cf. figure de droite, au centre.
Pour mesurer le désaxage de la pièce, sélectionner le
sens de palpage de manière à ce qu‘il soit toujours
perpendiculaire à l‘axe de référence angulaire.
Dans le déroulement du programme et pour que la
rotation de base soit calculée correctement, vous devez
programmer les deux coordonnées du plan d‘usinage
dans la première séquence du déplacement.

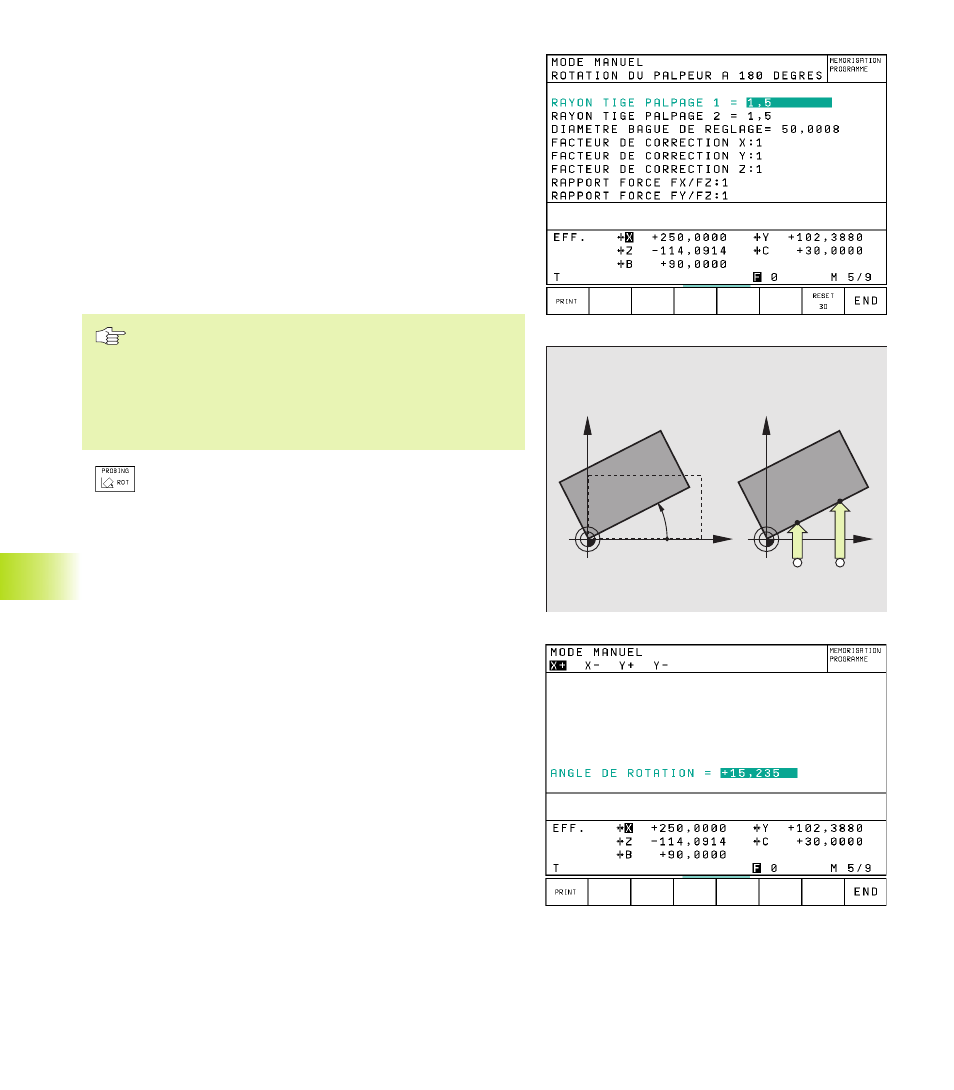

ú Sélectionner la fonction de palpage: appuyer sur la
softkey PROBING ROT
ú Positionner le palpeur à proximité du premier point de
palpage
ú Sélectionner le sens de palpage perpendiculaire à l‘axe
de référence angulaire: sélectionner l‘axe avec la
touche fléchée
ú Palpage: appuyer sur la touche START externe
ú Positionner le palpeur à proximité du deuxième point
de palpage
ú Palpage: appuyer sur la touche START externe
La TNC protège en mémorisation la rotation de base. Celle-ci
restera active pour tous les déroulements de programme suivants.
Afficher la rotation de base
Lorsque vous sélectionnez à nouveau PROBING ROT, l‘angle de la
rotation de base apparaît dans l‘affichage de l‘angle de rotation. Il
apparaît également dans l‘affichage d‘état supplémentaire (STATUS
POS.).
L‘affichage d‘état faît apparaître un symbole pour la rotation de
base lorsque la TNC déplace les axes de la machine conformément
à la rotation de base.
