281 HEIDENHAIN TNC 426
13.5 Digitalisation ligne-à-ligne
■ Palpeur à commutation: cycle de digitalisation 8 LIGNES
■ Palpeur mesurant: cycle de digitalisation 18 LIGNES
Le cycle LIGNES permet de digitaliser ligne-à-ligne une forme 3D.
Avec le palpeur mesurant, vous utilisez ce cycle principalement pour
digitaliser avec un axe rotatif. Cf. „Digitaliser avec axes rotatifs”.
Avec le palpeur à commutation, vous utilisez ce cycle surtout pour
digitaliser des surfaces relativement planes à exécuter sans
exploitation des données digitalisées et d‘une manière constante, en
avalant ou en opposition.

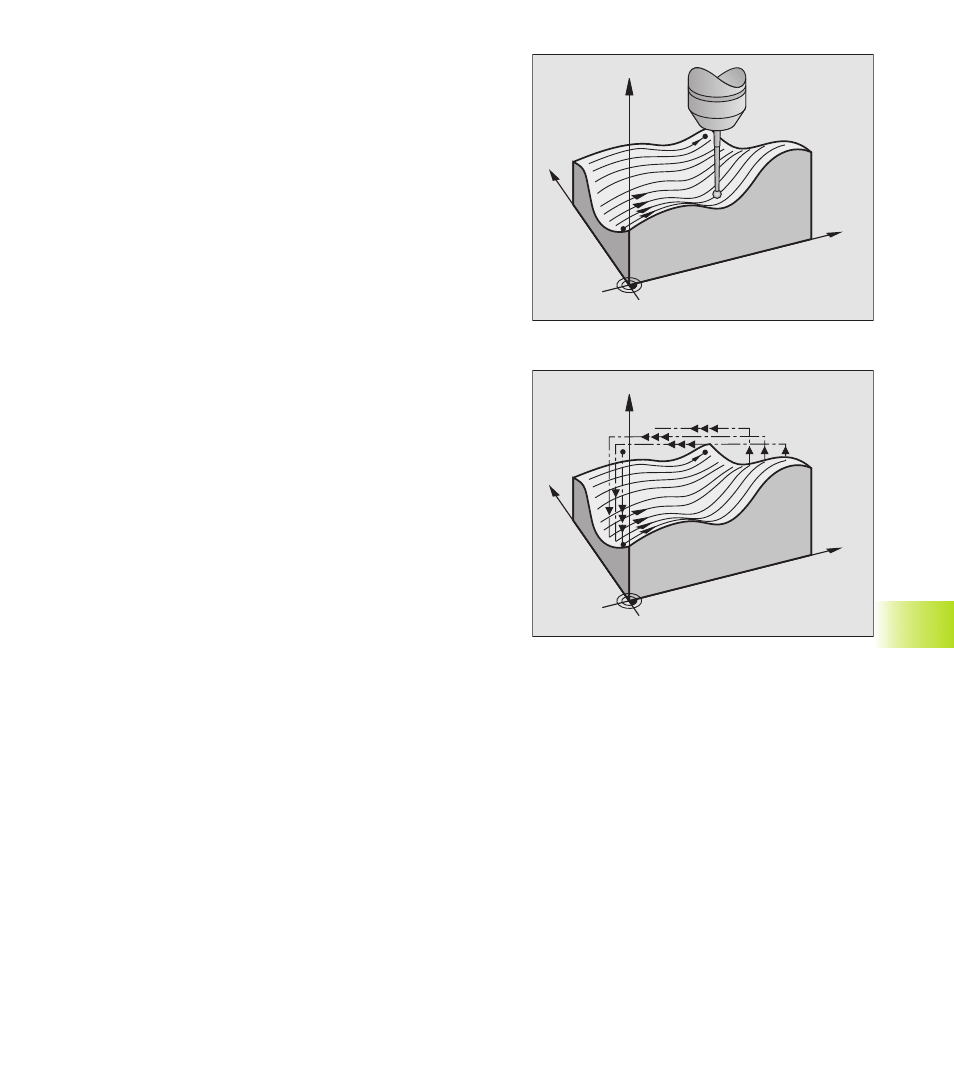

Lors de la digitalisation, le palpeur se déplace jusqu‘à limite de la
zone, dans le sens positif ou négatif d‘un axe sélectionnable dans le
plan d‘usinage. Il retourne ensuite à la HAUTEUR DE SECURITE
puis, en rapide, au début de la ligne suivante. Rendu à cet endroit,
le palpeur se déplace en rapide dans le sens négatif de l‘axe de
broche jusqu‘à la HAUTEUR POUR REDUCTION D‘AVANCE;
partant de cette hauteur, il se déplace selon l‘avance de palpage
jusqu‘à ce qu‘il affleure la forme 3D. Le processus est répété
jusqu‘à ce que la zone soit entièrement digitalisée. Courses: cf.
figure de droite, en bas.
A l‘issue de la digitalisation, le palpeur retourne à la HAUTEUR DE
SECURITE.
Lors de la digitalisation à l‘aide du palpeur mesurant, la TNC
enregistre les positions où interviennent de fortes modifications de
sens – jusqu‘à 1000 positions par ligne. Sur la ligne suivante, la
TNC réduit automatiquement l‘avance de digitalisation lorsque le
palpeur arrive à proximité de la zone critique. Ceci vous permet
d‘obtenir de meilleurs résultats de palpage.
Point initial
■ Limite zone positive ou négative du sens des lignes programmé
(dépend du sens de la digitalisation)
■ Coordonnées du point MIN dans le plan d‘usinage définies dans
le cycle 5 ZONE ou le cycle 15 ZONE,
Coordonnée de l‘axe de broche = HAUTEUR DE SECURITE
■ Le point initial est abordé automatiquement par la TNC:
tout d‘abord dans l‘axe de broche à la HAUTEUR DE SECURITE,
puis dans le plan d‘usinage
Aborder la forme
Le palpeur se déplace en direction de la forme dans le sens négatif
de l‘axe de broche. Les coordonnées de la position à laquelle le
palpeur affleure la forme sont mémorisées.
13.5 Digitalisation ligne-à-ligne
X
Z
Y
X
Z
Y
