12 Systèmes de palpage 3D 260

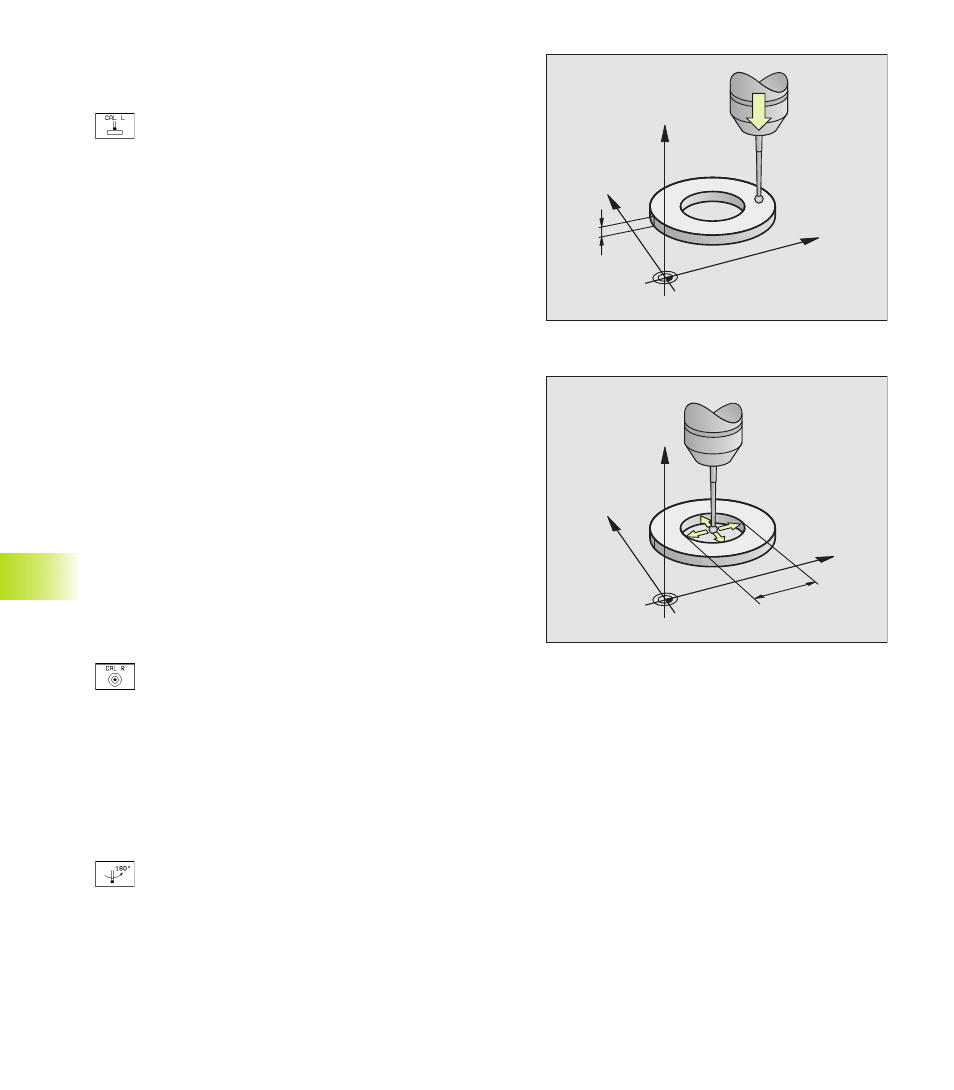

Etalonner la longueur effective
ú Initialiser le point de référence dans l‘axe de broche de manière à
avoir pour la table de la machine: Z=0.
ú Sélectionner la fonction d‘étalonnage de la longueur
du palpeur: appuyer sur la softkey TOUCH PROBE et
sur CAL L. La TNC affiche une fenêtre de menu
comportant quatre champs d‘introduction
ú Introduire l‘AXE D‘OUTIL
ú POINT DE REFERENCE: introduire la hauteur de la
bague de réglage
ú Les menus RAYON EFFECTIF BILLE et LONGUEUR
EFFECTIVE ne requièrent pas d‘introduction
ú Déplacer le palpeur tout contre la surface de la bague
de réglage
ú Si nécessaire, modifier le sens de déplacement
affiché: appuyer sur la touche fléchée
ú Palper la surface: appuyer sur la touche START
externe
Etalonner le rayon effectif et compenser le désaxage du
palpeur
Normalement, l‘axe du palpeur n‘est pas aligné exactement sur l‘axe
de broche. Le désaxage entre l‘axe du palpeur et l‘axe de broche est
enregistré à l‘aide de la fonction d‘étalonnage.
Avec cette fonction, la TNC fait pivoter le palpeur de 180°. La
rotation est réalisée à l‘aide d‘une fonction auxiliaire définie par le
constructeur de la machine dans le paramètre-machine 6160.
Vous effectuez la mesure du désaxage du palpeur après avoir
étalonné le rayon effectif de la bille de palpage.
ú Positionner la bille de palpage en mode MANUEL, dans l‘alésage
de la bague de réglage
ú Sélectionner la fonction d‘étalonnage du rayon de la
bille de palpage et du désaxage du palpeur: appuyer
sur la softkey CAL R
ú Sélectionner l‘AXE D‘OUTIL. Introduire le rayon de la
bague de réglage
ú Palpage: appuyer 4 x sur la touche START externe. Le
palpeur 3D palpe dans chaque direction une position
de l‘alésage et calcule le rayon effectif de la bille
ú Si vous désirez quitter la fonction d‘étalonnage,
appuyez sur la softkey END
ú Calculer le désaxage de la bille: appuyer sur la softkey
180°. La TNC fait pivoter le palpeur de 180°
ú Palpage: appuyer 4 x sur la touche START externe. Le
palpeur 3D palpe dans chaque direction une position
de l‘alésage et calcule le désaxage du palpeur.
12.1 Cy
cles de palpag
e en mode MANUEL et MANIV
. ELECTR
ONIQUE
5
Y
X
Z
Y
X
Z
10
