169 HEIDENHAIN TNC 426
CONTOUR (cycle 14)
Dans le cycle 14 CONTOUR, listez tous les sous-programmes qui
doivent être superposés pour former un contour entier.
Remarques avant que vous ne programmiez
Le cycle 14 est actif avec DEF, c‘est-à-dire qu‘il est actif
dès qu‘il a été défini dans le programme
Vous pouvez regrouper jusqu‘à 12 sous-programmes
(contours partiels) dans le cycle 14
ú NUMEROS DE LABEL POUR CONTOUR: introduire
tous les numéros de label des différents sous-
programmes qui doivent être superposés pour former
un contour. Valider chaque numéro avec la touche
ENT et achever l‘introduction avec la touche END.

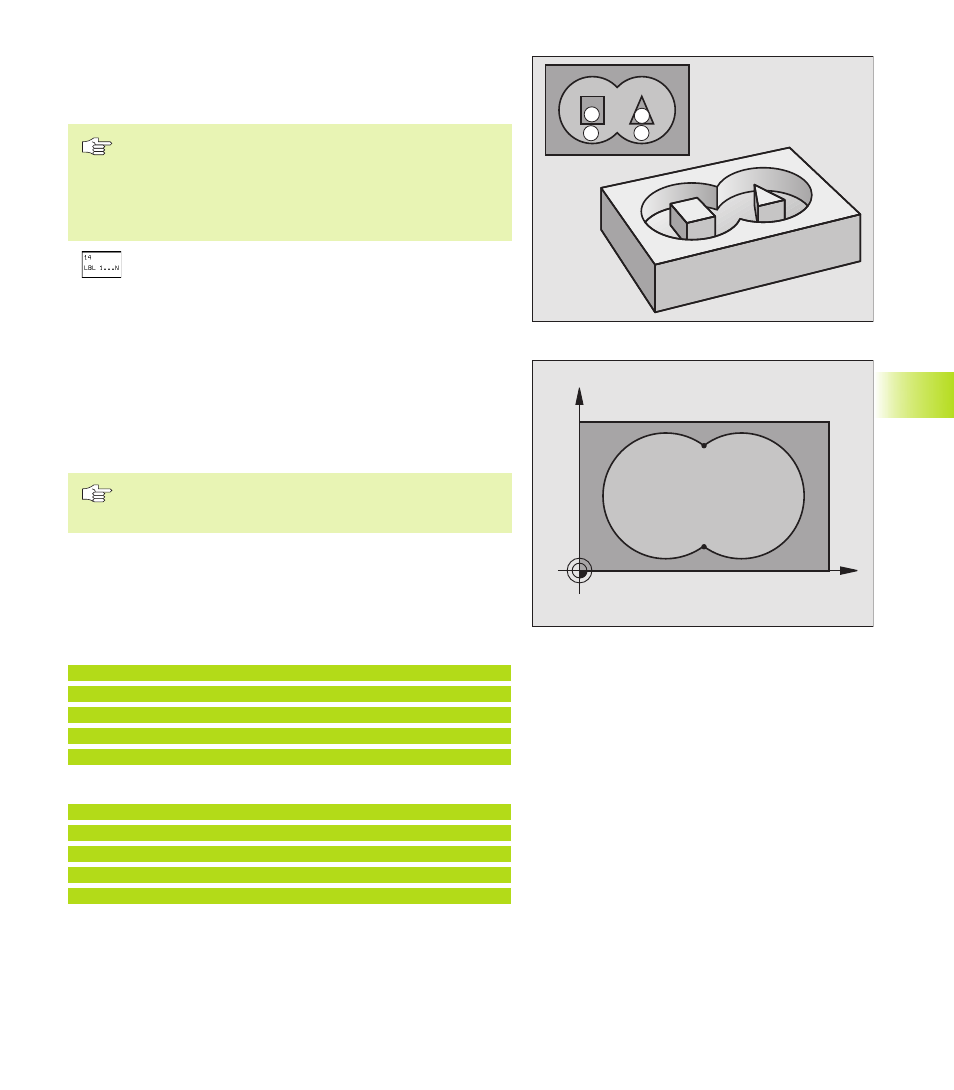

Contours superposés
Afin de former un nouveau contour, vous pouvez superposer poches
et îlots. De cette manière, vous pouvez agrandir la surface d‘une
poche par superposition d‘une poche ou réduire un îlot.
Sous-programmes: Poches superposées
Les exemples de programmation suivants correspondent
à des sous-programmes de contour appelés par le cycle
14 CONTOUR dans un programme principal.
Les poches A et B sont superposées.
La TNC calcule les points d‘intersection S
1
et S
2
; ils ne doivent pas
être programmés.
Les poches sont programmées comme des cercles entiers.
Sous-programme 1: Poche à gauche
15 LBL 1
16 L X+10 Y+50 RR
17 CC X+35 Y+50
18 C X+10 Y+50 DR-
19 LBL 0
Sous-programme 2: Poche à droite
20 LBL 2
21 L X+90 Y+50 RR
22 CC X+65 Y+50
23 C X+90 Y+50 DR-
24 LBL 0
8.5 Cy
cles SL
A
C D
B
X
Y
A B
S
1
S
2
