89 HEIDENHAIN TNC 426
X
Y
25 45
25
CC
DR+
DR–
S E
X
Y
CC
6.4 Cont
our
nag
es – coor
données car
tésiennes

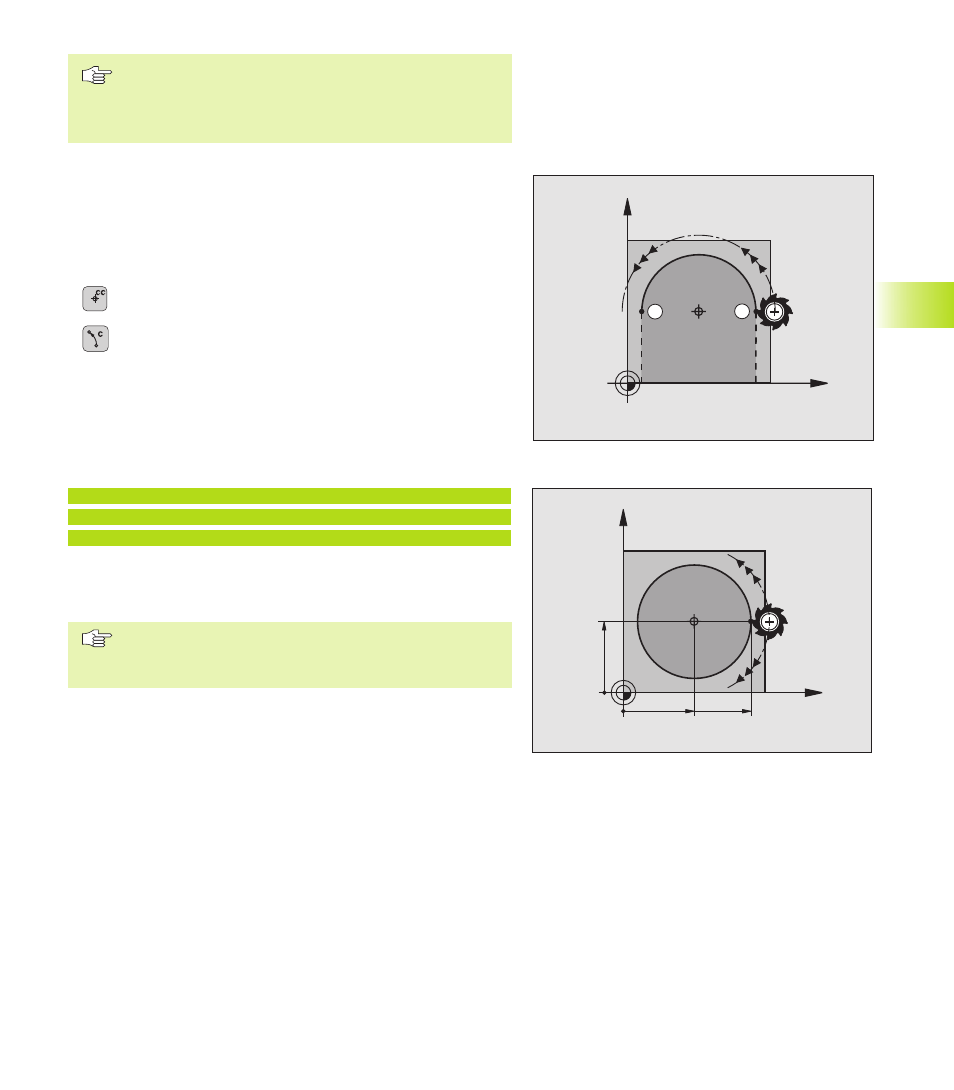

Avec CC, vous désignez une position comme centre de
cercle: L‘outil ne se déplace pas jusqu‘à cette position.
Le centre du cercle correspond simultanément au pôle
pour les coordonnées polaires.
Traject. circulaire C autour du centre de cercle CC
Définissez le centre CC avant de programmer la trajectoire
circulaire C. La dernière position d‘outil programmée avant la
séquence C correspond au point initial de la trajectoire circulaire.
ú Déplacer l‘outil sur le point initial de la trajectoire circulaire
ú Introduire les COORDONNES du centre du cercle
ú COORDONNES du point final de l‘arc de cercle
ú SENS DE ROATION DR
Si nécessaire:
ú AVANCE F
ú FONCTION AUXILIAIRE M
Exemple de séquences CN
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Cercle entier
Pour le point final, programmez les mêmes coordonnées que celles
du point initial.
Le point initial et le point final du déplacement circulaire
doivent se situer sur la trajectoire circulaire.
Tolérance d‘introduction: jusqu‘à 0,016 mm (par PM7431)
