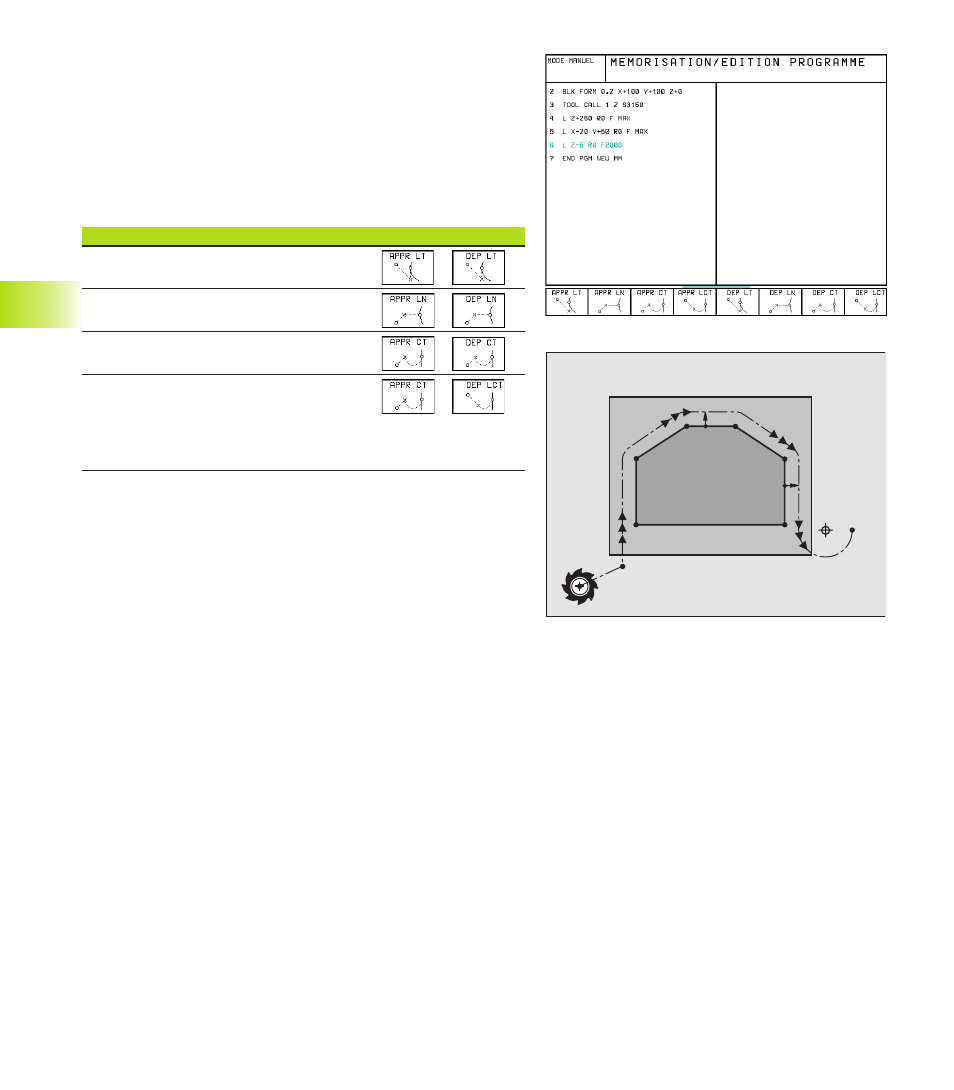

80 6 Programmation: Programmer les contours
6.3 Approche et sortie du contour
Sommaire: Formes de trajectoires pour aborder et
quitter le contour
Les fonctions APPR (de l‘anglais approach = approche) et DEP (de
l‘angl. departure = départ) sont activées avec la touche APPR/DEP.
Les contours suivants peuvent être sélectionnés par softkeys:
Fonction Softkeys: Approche Sortie
Droite avec raccord. tangentiel
Droite perpendiculaire au point du contour
Traj. circulaire avec raccord. tangentiel
Traj. circulaire avec raccord. tangentiel au
contour, approche et sortie vers un point
auxiliaire à l‘extérieur du contour, sur un
segment de droite avec raccord. tangentiel
Aborder et quitter une trajectoire hélicoïdale
En abordant et en quittant une trajectoire hélicöidale (hélice), l‘outil
se déplace dans le prolongement de l‘hélice et se raccorde ainsi au
contour par une trajectoire circulaire tangentielle. Pour cela, utilisez
la fonction APPR CT ou DEP CT.
Positions importantes à l‘approche et à la sortie
■ Point initial P
S
Programmez cette position immédiatement avant la séquence.
APPR. P
S
est situé à l‘extérieur du contour et est abordé sans
correction de rayon (R0).
■ Point auxiliaire P
H
Avec certaines trajectoires, l‘approche et la sortie du contour
passent par un point auxiliaire P
H
que la TNC calcule à partir des
données contenues dans la séquence APPR et DEP.
■ Premier point du contour P
A
et dernier point du contour P
E
Programmez le premier point du contour P
A
dans la séquence
APPR et le dernier point du contour P
E
, avec n‘importe quelle
fonction de contournage.
■ Si la séquence APPR contient également la coordonnée Z, la
TNC déplace l‘outil tout d‘abord dans le plan d‘usinage jusqu‘à
P
H
, puis dans l‘axe d‘outil à la profondeur programmée.
■ Point final P
N
La position P
N
est en dehors du contour et résulte des données de
la séquence DEP. Si celle-ci contient aussi la coordonnée Z, la
TNC déplace l‘outil d‘abord dans le plan d‘usinage jusqu‘à P
H
puis
dans l‘axe d‘outil à la hauteur programmée.
P
H
RL
P
S R0
P
A
RL P
E RL
RL
RL
P
N
R0
