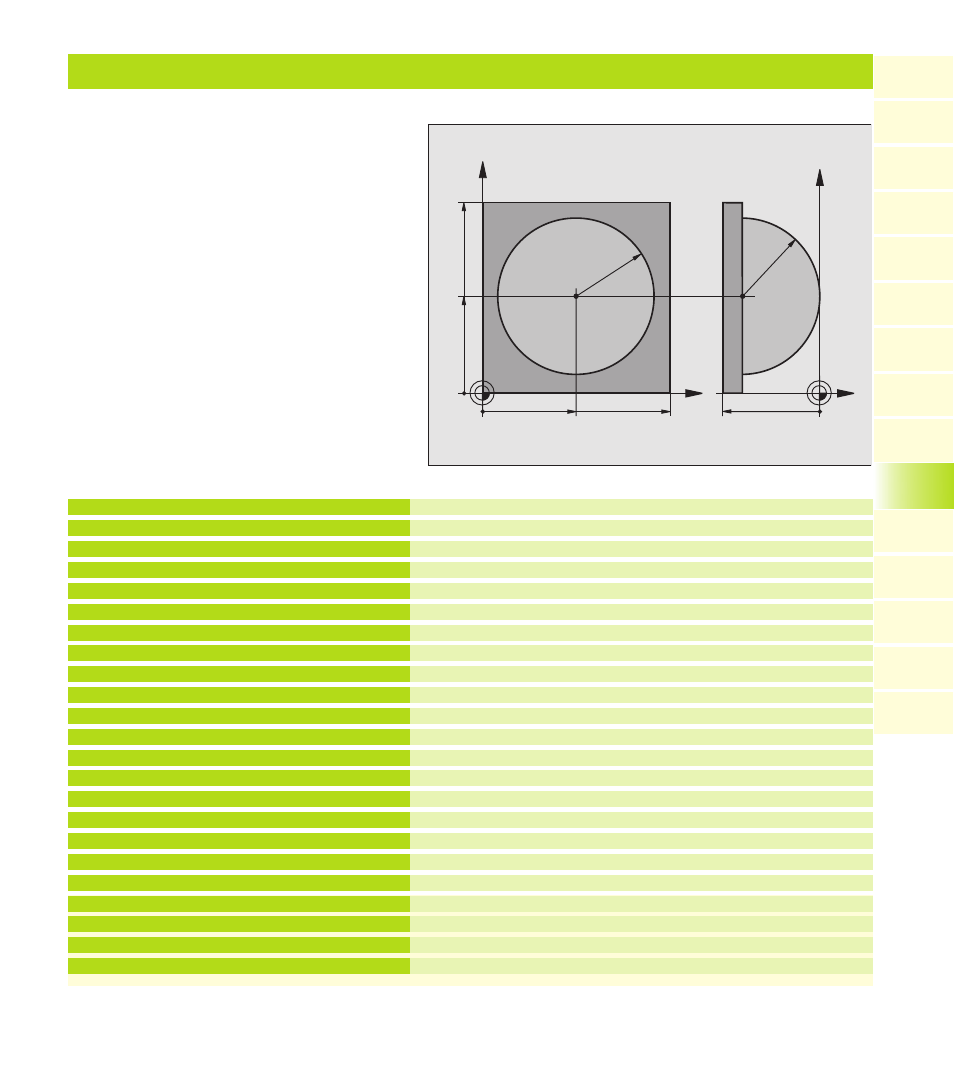

Exemple: Sphère convexe avec fraise deux tailles
Centre de l‘axe X
Centre de l‘axe Y
Angle initial dans l‘espace (plan Z/X)
Angle final dans l‘espace (plan Z/X)
Pas angulaire dans l‘espace
Rayon de la sphère
Position de l‘angle initial dans le plan X/Y
Position de l‘angle final dans le plan X/Y
Pas angulaire dans le plan X/Y pour l‘ébauche
Surépaisseur du rayon de la sphère pour l‘ébauche
Distance d‘approche pour prépositionnement dans l‘axe de broche
Avance de fraisage
Définition de la pièce brute
Définition de l‘outil
Appel de l‘outil
Dégager l‘outil
Appeler l‘usinage
Annuler la surépaisseur
Pas angulaire dans le plan X/Y pour la finition
Appeler l‘usinage
Dégager l‘outil, fin du programme
0 BEGIN PGM SPHERE MM
1 FN 0: Q1 = +50
2 FN 0: Q2 = +50
3 FN 0: Q4 = +90
4 FN 0: Q5 = +0
5 FN 0: Q14 = +5
6 FN 0: Q6 = +50
7 FN 0: Q8 = +0
8 FN 0: Q9 = +360
9 FN 0: Q18 = +10
10 FN 0: Q10 = +5
11 FN 0: Q11 = +2
12 FN 0: Q12 = +500
13 BLK FORM 0.1 Z X+0 Y+0 Z-50
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL DEF 1 L+0 R+7,5
16 TOOL CALL 1 Z S4000
17 L Z+250 R0 F MAX
18 CALL LBL 10
19 FN 0: Q10 = +0
20 FN 0: Q18 = +5
21 CALL LBL 10
22 L Z+100 R0 F MAX M2
Déroulement du programme
■
Ce programme ne fonctionne qu‘avec fraise deux
tailles
■
Le contour de la sphère est constitué de
nombreux petits segments de droite (à définir
avec Q14). Plus vous aurez défini de pas de
calcul et plus lisse sera le contour
■
Définissez le nombre de coupes sur le contour
avec le pas angulaire dans le plan (avec Q18)
■
La sphère est fraisée suivant des coupes 3D
dirigées de bas en haut
■
Le rayon d‘outil est corrigé automatiquement
