92 6 Programmation: Programmer les contours

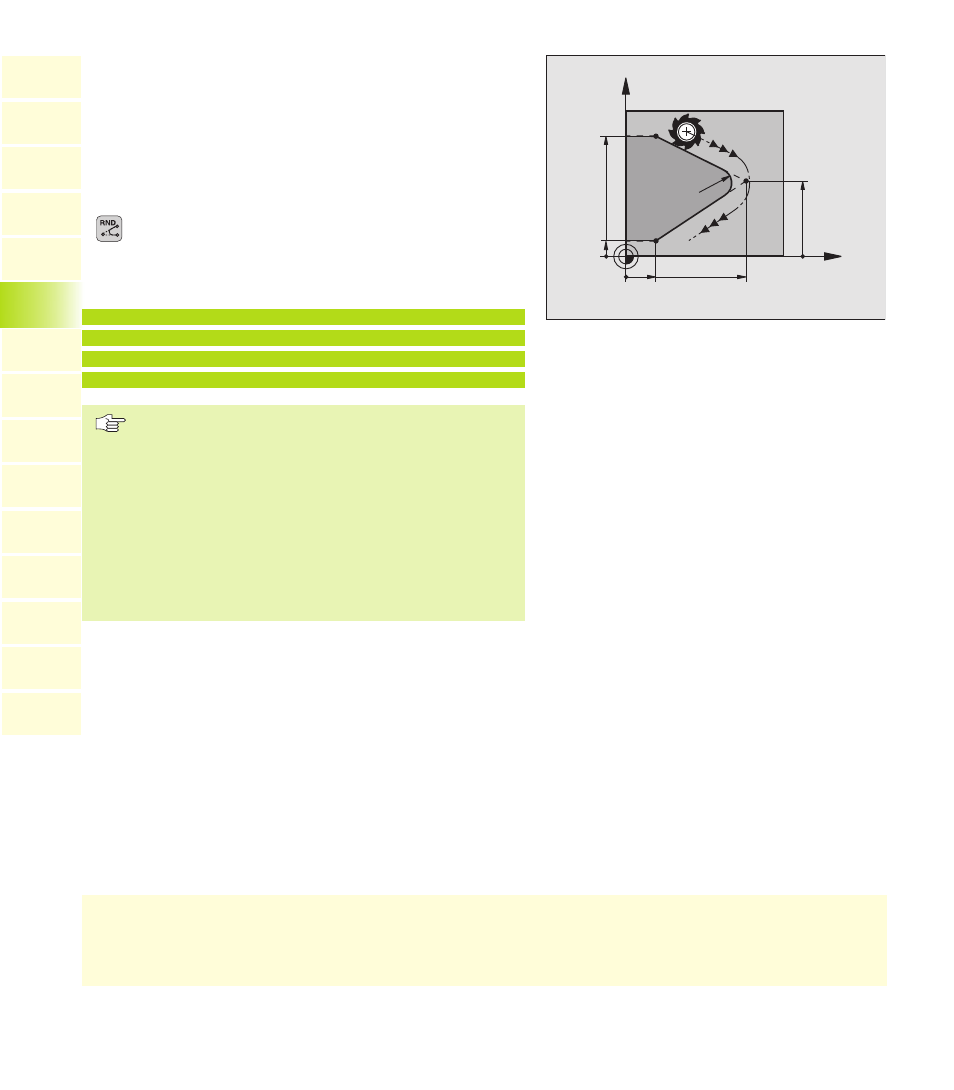

Arrondi d‘angle RND
La fonction RND permet d‘arrondir les angles du contour.
L‘outil se déplace sur une trajectoire circulaire qui se raccorde par
tangentement à la fois à l‘élément de contour précédent et à
l‘élément de contour suivant.
Le cercle d‘arrondi doit pouvoir être exécuté avec l‘outil en cours
d‘utilisation.
ú RAYON D‘ARRONDI: introduire le rayon de l‘arc de
cercle
ú AVANCE pour l‘arrondi d‘angle
Exemple de séquences CN
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
L‘élément de contour précédent et l‘élément de contour
suivant doivent contenir les deux coordonnées du plan
dans lequel doit être exécuté l‘arrondi d‘angle.
L‘angle ne sera pas abordé.
Une avance programmée dans une séquence RND n‘est
active que dans cette séquence. Par la suite, c‘est
l‘avance active avant la séquence RND qui redevient
active.
Une séquence RND peut être également utilisée pour
approcher le contour en douceur lorsqu‘il n‘est pas
possible de faire appel aux fonctions APPR.
X
Y
40
40
R5
5
10
25
6.4 Cont
our
nag
es – coor
données car
tésiennes
