13 Digitalisation

274

Exemple de séquences CN

50 TCH PROBE 5.0 ZONE
51 TCH PROBE 5.1 NOM PGM: DONNEES
52 TCH PROBE 5.2 Z X+0 Y+0 Z+0
53 TCH PROBE 5.3 X+10 Y+10 Z+20
54 TCH PROBE 5.4 HAUT.: + 100

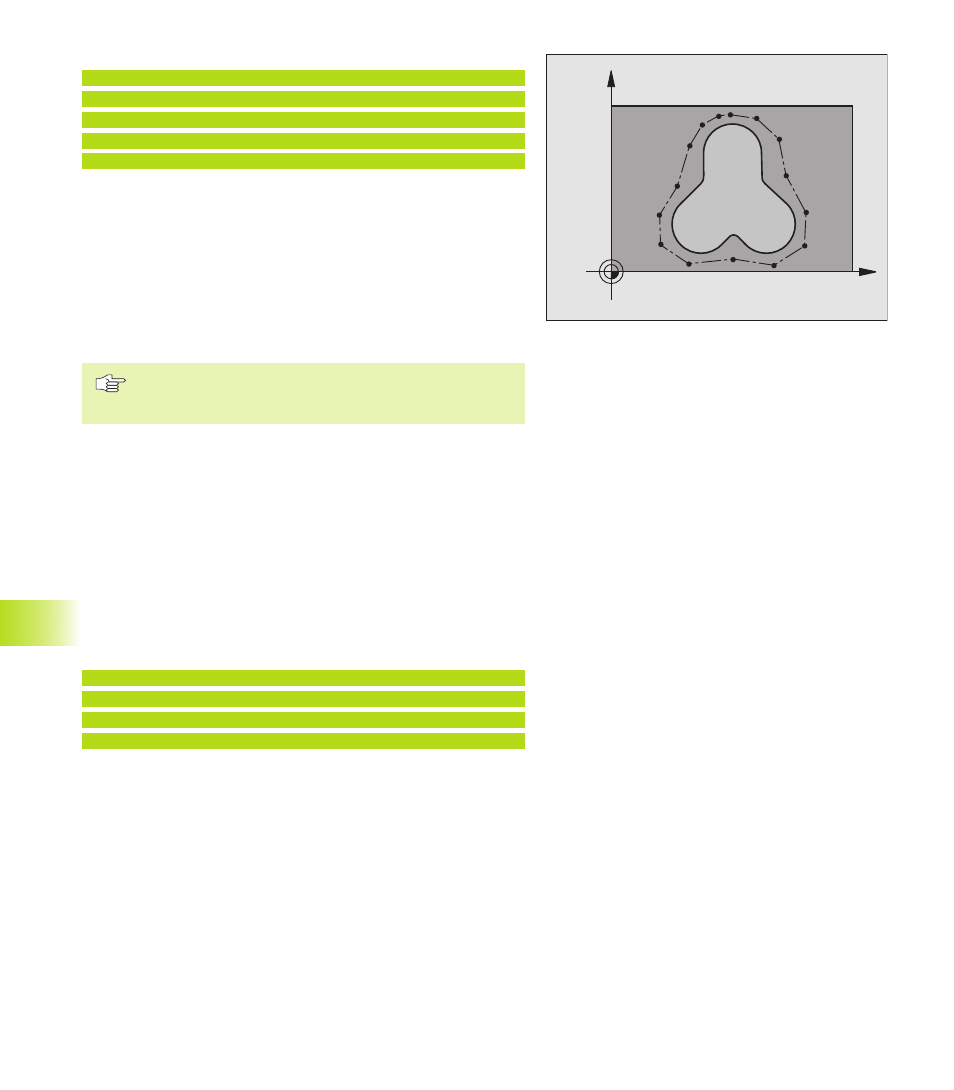

Définir la zone de forme libre à digitaliser (palpeur mesurant
seulement)
Vous définissez la zone à digitaliser dans un tableau de points que
vous créez en mode POSITIONNEMENT AVEC INTRODUCTION
MANUELLE. Vous pouvez enregistrer les différents points par
TEACH-IN ou laisser la TNC les générer automatiquement lorsque
vous guidez manuellement la tige de palpage autour de la pièce. Cf.
figure de droite.

ú

NOM DE PGM DONNEES DIGITALISEES: nom du fichier où
seront mémorisées les données digitalisées.

Dans le menu écran de configuration de l‘interface de
données, introduisez en entier le chemin d‘accès vers
lequel la TNC doit mémoriser les données digitalisées.

ú

AXE TCH PROBE: introduire l‘axe du palpeur

ú

NOM PGM DONNEES ZONE: nom du tableau de points
définissant la zone

ú

POINT MIN. AXE TCH PROBE: point min. de la zone à
DIGITALISER dans l‘axe du palpeur

ú

POINT MAX. AXE TCH PROBE: point max. de la zone à
DIGITALISER dans l‘axe du palpeur

ú

HAUTEUR DE SECURITE: position dans l‘axe du palpeur
excluant toute collision entre la tige de palpage et le forme à
digitaliser.

Exemple de séquences CN

50 TCH PROBE 15.0 ZONE
51 TCH PROBE 15.1 PGM DIGIT.: DONNEES
52 TCH PROBE 15.2 Z PGM RANGE: TAB1
53 TCH PROBE 15.3 MIN: +0 MAX: +10 HAUT.: +100

13.2 Pr

ogr

ammer les cy

cles de digitalisation

X

Y
