265 HEIDENHAIN TNC 426
Initialiser des points de référence à l‘aide de trous

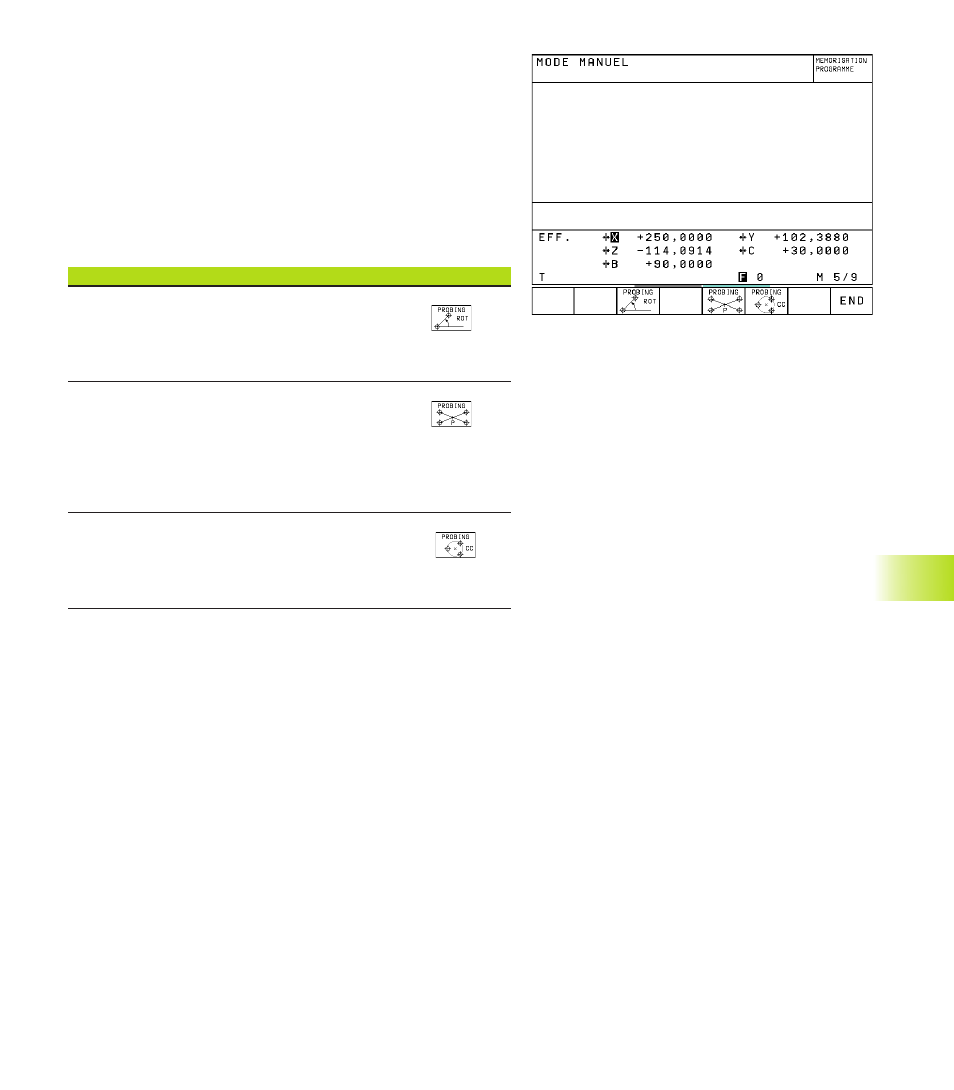

Un second menu de softkeys contient des softkeys permettant
l‘utilisation de trous pour initialiser le point de référence.
La TNC déplace le palpeur de la même manière qu‘avec la fonction
„Centre de cercle pris comme point de référence – Cercle interne“.
Pré-positionner le palpeur approximativement au centre du trou.
L‘action sur la touche START externe entraîne le palpage
automatique de quatre points de la paroi du trou.
Puis, la TNC déplace le palpeur jusqu‘au trou suivant et répète la
même procédure de palpage. Elle la répète jusqu‘à ce que tous les
trous aient été palpés pour déterminer le point de référence.
Application Softkey
Rotation de base sur 2 trous:
La TNC calcule l‘angle entre la ligne
reliant les centres des trous et une position
nominale (axe de référence angulaire)
Point de référence sur 4 trous:
La TNC calcule le point d‘intersection des
lignes reliant les deux premiers et les deux
derniers trous palpés. Si la rotation de base a
été réalisée sur deux trous, vous n‘avez pas
à palper à nouveau ces deux trous.
Centre de cercle sur 3 trous:
La TNC calcule une trajectoire circulaire sur
laquelle sont situés les 3 trous et détermine le
centre de cercle de cette trajectoire circulaire.
12.2 Initialiser le point de référ
ence a
v
ec palpeurs 3D
