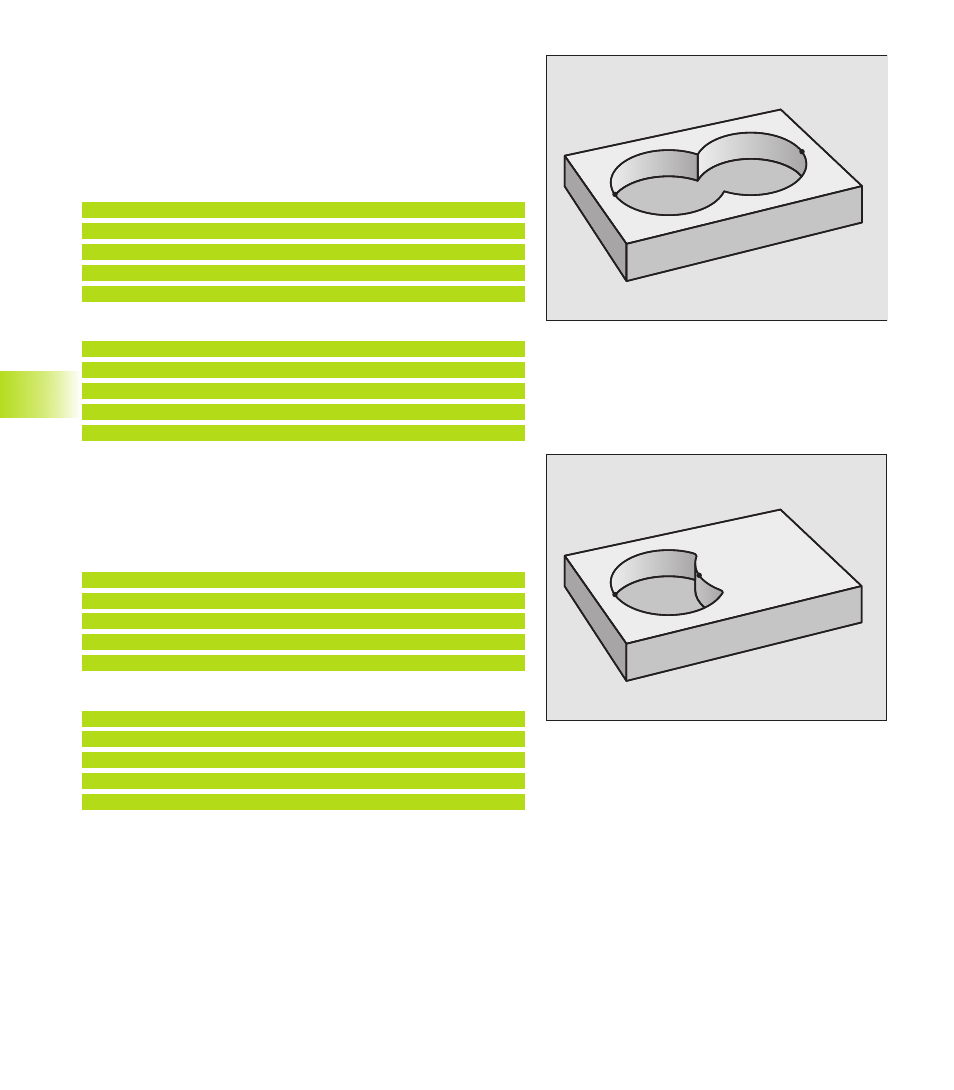

Surface „composée“
Les deux surfaces partielles A et B, y compris leur surface
commune de recouvrement, doivent être usinées:
■ Les surfaces A et B doivent être des poches.
■ La première poche (dans le cycle 14) doit débuter à l‘extérieur de
la seconde.
Surface A:
15 LBL 1
16 L X+10 Y+50 RR
17 CC X+35 Y+50
18 C X+10 Y+50 DR-
19 LBL 0
Surface B:
20 LBL 2
21 L X+90 Y+50 RR
22 CC X+65 Y+50
23 C X+90 Y+50 DR-
24 LBL 0
Surface „différentielle“
La surface A doit être usinée sans la partie recouverte par B:
■ La surface A doit être une poche et B, un îlot.
■ A doit débuter à l‘extérieur de B.
Surface A:
15 LBL 1
16 L X+10 Y+50 RR
17 CC X+35 Y+50
18 C X+10 Y+50 DR-
19 LBL 0
Surface B:
20 LBL 2
21 L X+90 Y+50 RL
22 CC X+65 Y+50
23 C X+90 Y+50 DR-
24 LBL 0
