12 Systèmes de palpage 3D
266
12.3 Etalonner des pièces
avec palpeurs 3D
Le palpeur 3D vous permet de calculer:
■
les coordonnées d‘une position et, à partir de là,
■
les cotes et angles sur la pièce
Définir la coordonnée d‘une position sur la pièce
bridée
ú
Sélectionner la fonction de palpage: appuyer sur la
softkey PROBING POS
ú
Positionner le palpeur à proximité du point de palpage
ú
Sélectionner simultanément le sens du palpage et
l‘axe auquel doit se référer la coordonnée: sélectionner
l‘axe avec les touches fléchées
ú
Lancer la procédure de palpage: appuyer sur la touche
START externe
La TNC affiche comme POINT DE REFERENCE la coordonnée du
point de palpage.
Définir les coordonnées d‘un coin dans le plan
d‘usinage
Calculer les coordonnées d‘un coin tel que décrit au paragraphe
„Coin pris comme point de référence“. La TNC affiche comme
POINT DE REFERENCE les coordonnées du coin ayant fait l‘objet
d‘une opération de palpage.

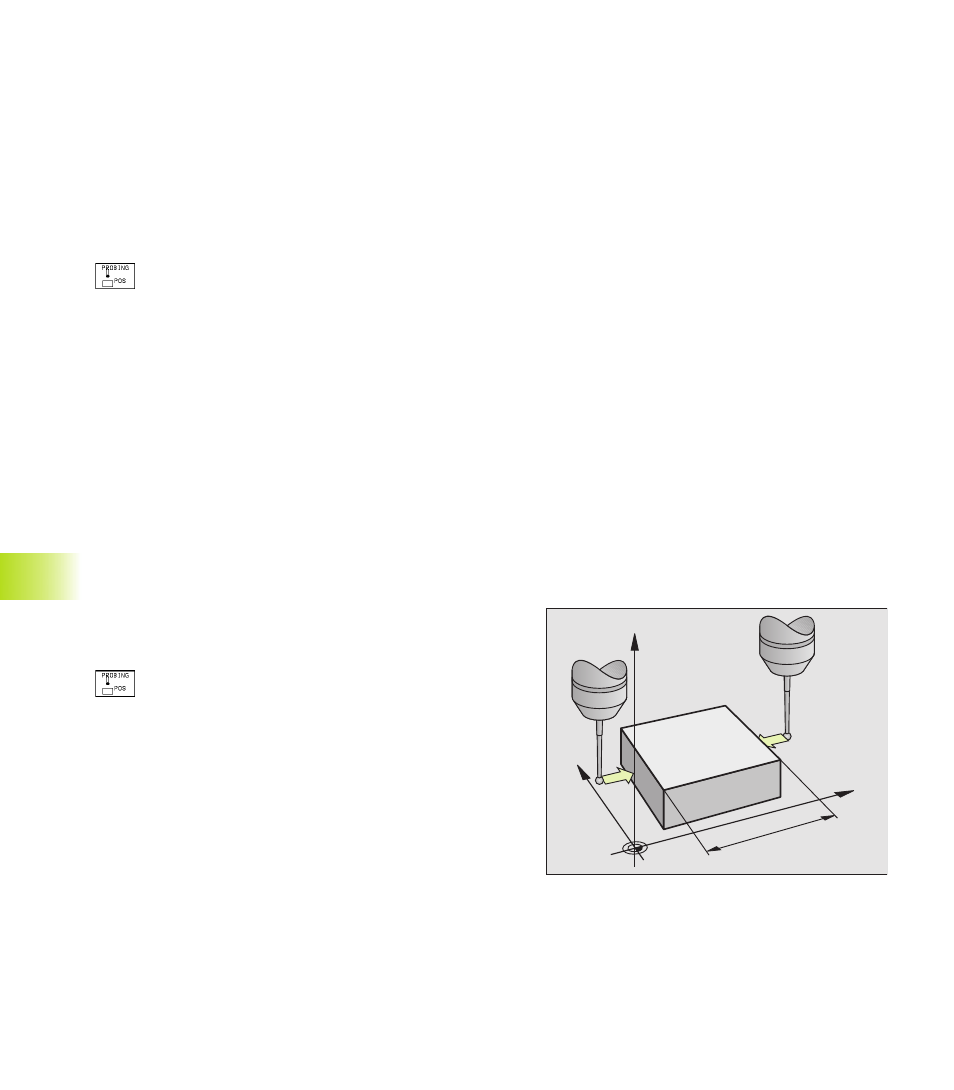

Définir les cotes d‘une pièce
Sélection fonction palpage: appuyer sur PROBING POS
ú
Positionner le palpeur à proximité du premier point de
palpage A
ú
Sélectionner le sens du palpage (touches fléchées)
ú
Palpage: appuyer sur la touche START externe
ú
Noter la valeur affichée comme POINT DE
REFERENCE (seulement si le point de référence
initialisé précédemment reste actif)
ú
Introduire POINT DE REFERENCE: „0“
ú
Interrompre le dialogue: appuyer sur la touche END
ú
Sélectionner à nouveau la fonction de palpage:
appuyer sur la softkey PROBING POS
12.3 Etalonner des pièces a
v
ec palpeurs 3D
Y
X
Z
A
B
l
